Краткий обзор на блок реле FY‑T738 Relay Module от GEYA

• Для чего нужен такой модуль

• Как он работает

• Параметры работы

• Где будем использовать

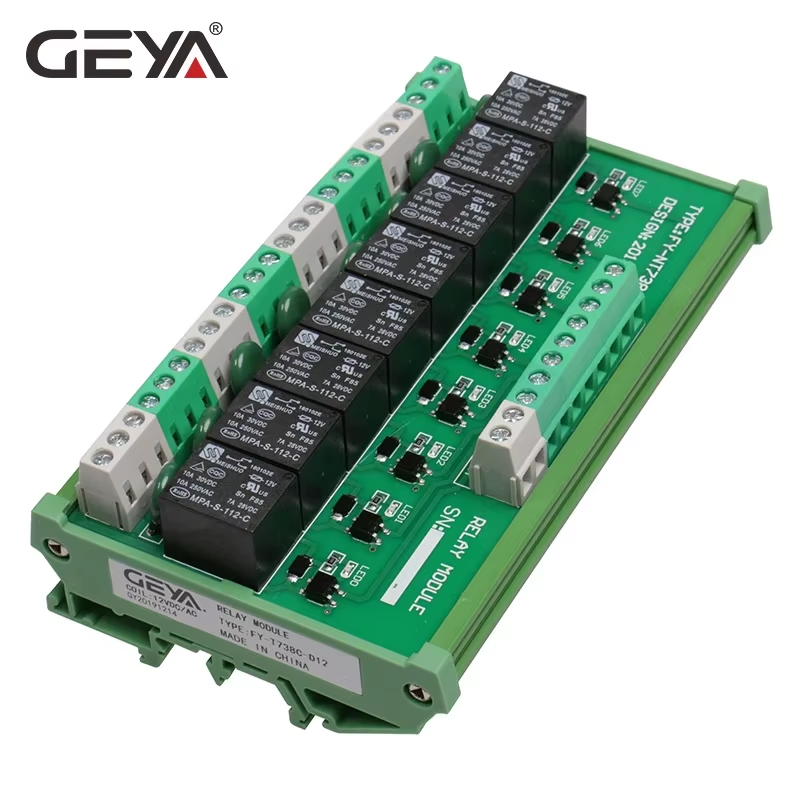

Эта статья про краткий обзор на блок реле FY‑T738 Relay Module от GEYA.

Для чего нужен такой модуль

Как и обычные промежуточные реле данный блок нужен для управления силовой нагрузкой при помощи слаботочных сигналов. Если у вас есть контроллер с выходами типа открытый коллектор (ОК), вы можете включать или выключать насосы, сервоприводы, горелки только через промежуточные реле. Иначе вы рискуете сжечь контроллер.

Как он работает

Блок реле представляет собой набор промежуточных реле с цепями защиты и индикации в едином корпусе.

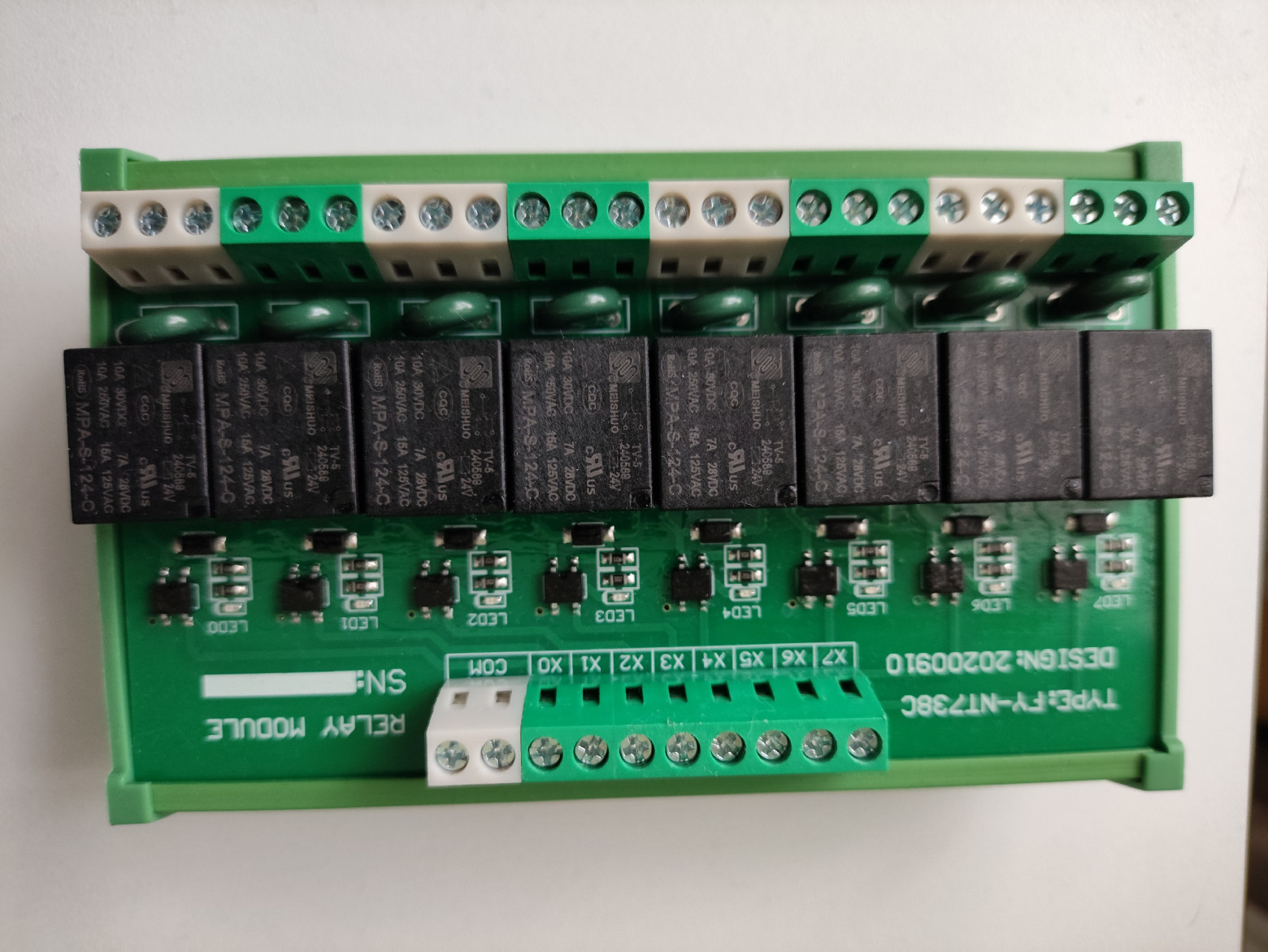

На входы X0-X7 подключаются плюсовые слаботочные выходы контроллера, на вход COM подключается минус контроллера. Хотя тесты показывают, что можно подключить и наоборот.

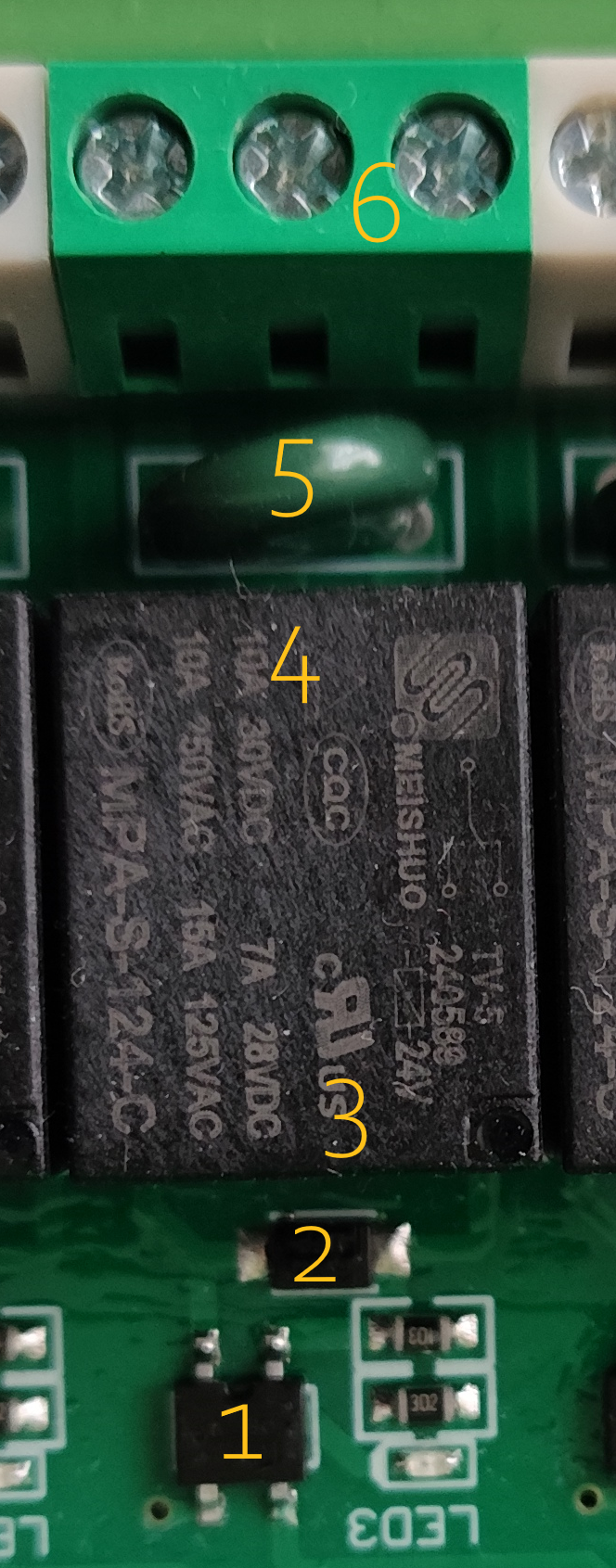

Далее сигнал через оптопару (1) и диод (2) коммутируется на слаботочные выходы реле (3). В реле замыкаются силовые контакты (4) и через конденсатор (5) они соединяются на клемму (6).

Разберём подробнее. Оптопара (1) нужна для гальванической развязки между силовой частью модуля и контроллером. Если по какой‑то причине реле пропустит через себя 220 В, оптопара не пропустит его на контроллер и скорее всего сгорит. Но контроллер останется цел.

Диод 2 нужен для подавления паразитной ЭДС в цепи реле. Внутри реле находится миниатюрная магнитная катушка. Когда на стороне 3 возникает ток, эта катушка втягивает магнит и замыкает силовые контакты. Но в момент исчезновения управляющего тока магнит внутри миниатюрной катушки возвращается в исходное положение. В момент своего движения внутри катушки он создает паразитную ЭДС. Которая в свою очередь снова затягивает магнит. Возникает что‑то подобное дребезгу контактов. Диод подавляет подобную активность.

Со стороны силовой части установлен конденсатор 5. Он подобран таким образом, что подавляет высокочастотные гармоники возникающие при включении силового оборудования. В момент включения насосы, моторы и другие агрегаты содержащие катушки индуктивности выбрасывают в сеть высокочастотные импульсы. Ток частотой 50 Hz через данный конденсатор не проходит, он идет на обмотки двигателя, токи с высокой частотой проходят через конденсатор и уходят в ноль.

Таким образом данный блок реле оборудован всей необходимой защитой. Блок ремонтопригоден, при необходимости все элементы легко выпаиваются и заменяются на новые.

Параметры работы

Несмотря на то, что маркировка говорит о 24В для замыкания реле, включение происходит при 16В. Размыкается реле при 6В и ниже. Индикацией работы реле служит светодиод. На клеммах для каждого блока реле есть как НО (нормально открытые) так и НЗ (нормально закрытые) выводы.

Напомню, что НО означает, что при отсутствии питания данные контакты не замкнуты между собой. НЗ, соответственно, что при отсутствии питания данные контакты замкнуты между собой.

Где будем использовать

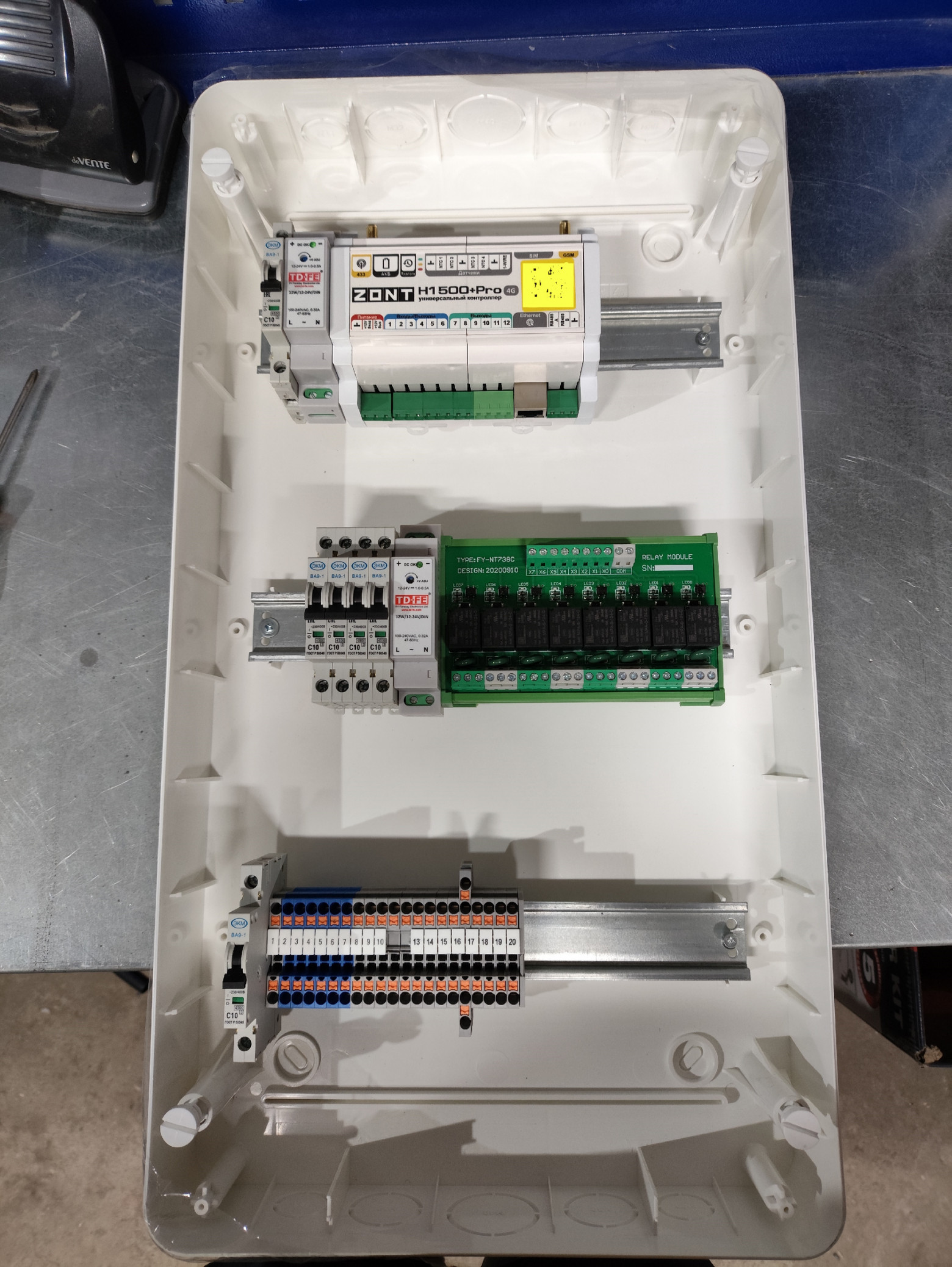

Блок реле FY‑T738 Relay Module от GEYA будет использоваться при сборке щита управления котельной на базе контроллера ZONT 1500. У этого контроллера все выходы слаботочные и ему необходимы промежуточные реле. Контроллер еще не установлен на объекте и по опыту эксплуатации эта статья будет дополнятся.

В дальнейшем мы с командой планируем использовать подобные модули, но с подключением по RS-485 и по протоколу Modbus RTU.
