Секреты первых 3D-игр: как работала графика в тайтлах 90-х

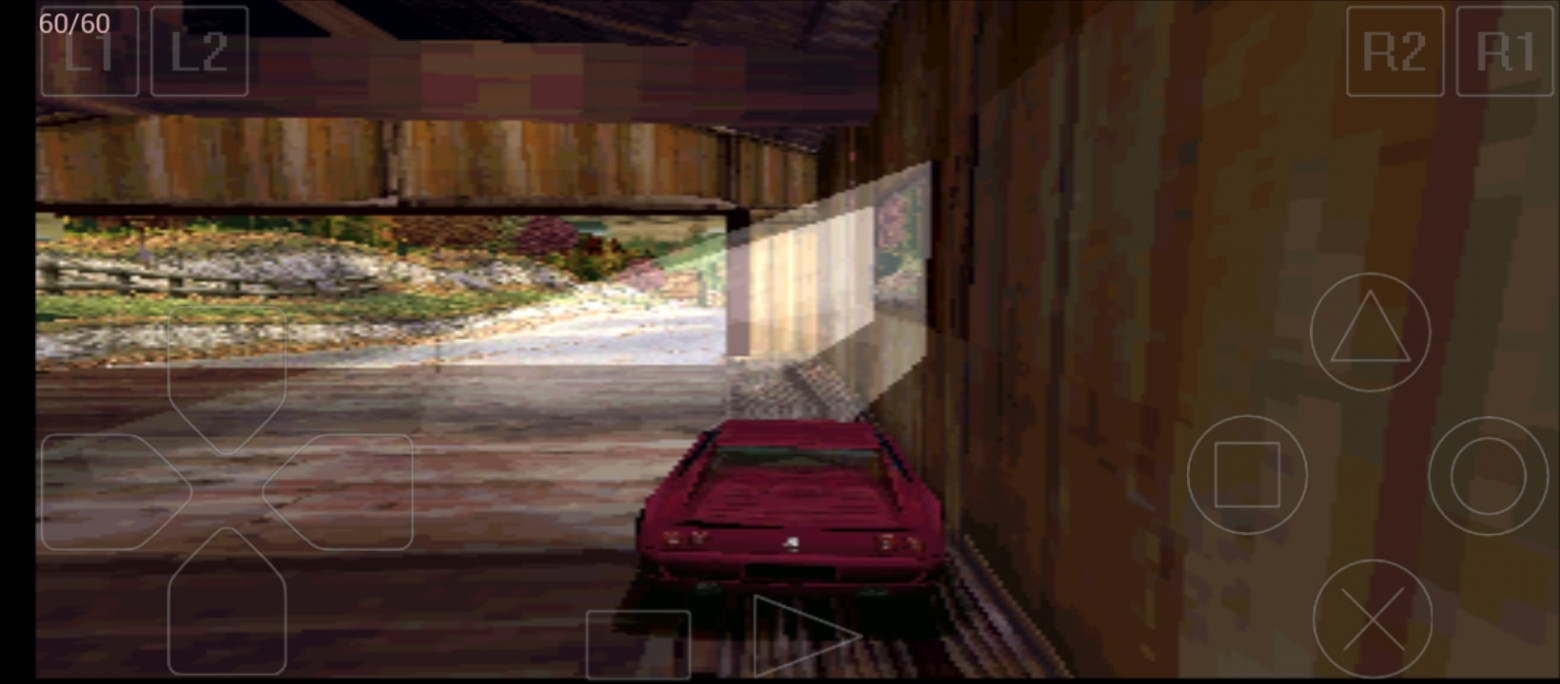

Задумывались ли вы когда-нибудь о том, как разработчики 3D-игр умудрялись выжимать красивую графику из слабого железа в 90-х годах? Вспомните NFS High Stakes, Quake 3, Unreal или Jurassic Park: Tresspaser — все они, несмотря на простоту технологий, выглядят сногсшибательно - в них были и зеркала, и отражения на металлических поверхностях, и продвинутый статический свет с рейтрейсингом, и даже четкие тени...
...но немногие знают, что на видеокартах уровня 3dfx Voodoo 2 это достигалось путём использования хитрых техник, хаков и особенностей видеокарт тех лет. В этой статьи мы с вами из первых уст рассмотрим такие техники на практике — ведь одним из моих хобби является написание 3D-демок и игр под ретро-железо.
О железе
Конечно начать рассказ стоит с железа, на котором работали 3D-игры в те годы. Среднестатистический компьютер в середине девяностых состоял из:
Процессора — Intel 386/486 на частоте 16-50МГц, и его аналогов от AMD/Cyrix в сборках попроще, а Pentium 66 и 133 можно было встретить в моделях побогаче.
Оперативной памяти — 4-8 мегабайт в бюджетных сборках и 16-32 в более богатых
Видеокарты — простой VGA-адаптер без ускорения 2D, или же 2D-ускоритель типа S3 Trio с поддержкой аппаратного блиттинга. 3D ускорять такие видеокарты не умели.
HDD — от ~100 до 500МБ на бюджетных сборках, и до ~1ГБ на некоторых дорогих.
О 3D-ускорении в домашних ПК тогда можно было только мечтать, однако многие разработчики всё равно делали полноценные, пусть и несложные по графике 3D-игры и демки — просто в них отрисовкой мира занимался процессор. Такой подход назывался Software rendering и стал возможен благодаря развитию FPU в x86-процессорах — диковинке, о которой большинству чипов на ARM/MIPS оставалось только мечтать (FPU не было даже в PlayStation 1).
У софтрендеров были как плюсы, так и минусы. Главным плюсом можно отметить то, что в отличии от ранних видеокарт, у них не было фиксированного конвейера и разработчик мог реализовать отрисовку именно так, как он хочет — иными словами, он мог встроить «шейдеры» прямо в функцию растеризации треугольника. Другим важным плюсом я считаю то, что рендер имел «бесплатный» прямой доступ к буферу кадра, что позволяло реализовывать разные пост-эффекты по типу LUT, блюра или капель дождя на стекле.

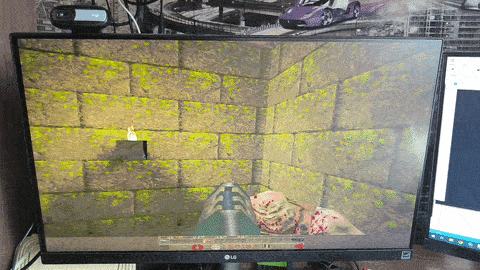

Но были и минусы, и самый важный — огромная нагрузка на процессор, которая росла обратно пропорционально разрешению игры. В 320x200 Pentium 66 ещё мог кое-как справиться с простой сценой без особого овердрава (как в Quake 1), но на 640x480 и 800x600 FPS падал в однозначные числа. Второй минус происходит из первого — отсутствие фильтрации и перспективной коррекции текстур во многих играх, из-за чего текстуры полов и стен под определенным углом начинают искажаться.
Что такое Overdraw?
Overdraw — процент отрисовки поверхностей, которые перекрывают уже отрисованный ранее фрагмент.
Простой пример — мы сидим в доме и смотрим в стену. Если игра нарисует сначала ландшафт за домом, затем забор, затем качели за забором, и только потом стену перед нашим носом — это уже Overdraw. Некоторые игры умудряются рисовать за кадр практически весь уровень и это сильно бьёт по филлрейту.
В Quake-подобных такого не было, поскольку там работал хитрый PVS-куллинг, который отсекал даже те стенки, которые сейчас находятся прямо за стенкой на которую мы смотрим.
Первой 3D-видеокартой на ПК была STG2000 (также известная как Diamond Edge 3D), выпущенная в 1995 году на чипе NV1 — который по совместительству был первым видеочипом Nvidia. На практике, NV1 был целым мультимедийным комбайном: в одном чипе скрывался 3D-ускоритель, 2D-ускоритель, аудио и MIDI-контроллер, и даже контроллер геймпадов Sega Saturn. И всё бы хорошо, но видеочип от Nvidia оперировал не привычными треугольниками, а квадами с хитрым способом представления текстурных координат — портирование 3D-игр на «треугольных» софтрендерах было слишком сложным, требовало переделывание всей геометрии (а значит и переобучения 3D-моделеров), из-за чего большинство разработчиков решило не заморачиваться и NV1 провалился, чуть не обанкротив молодую Nvidia.

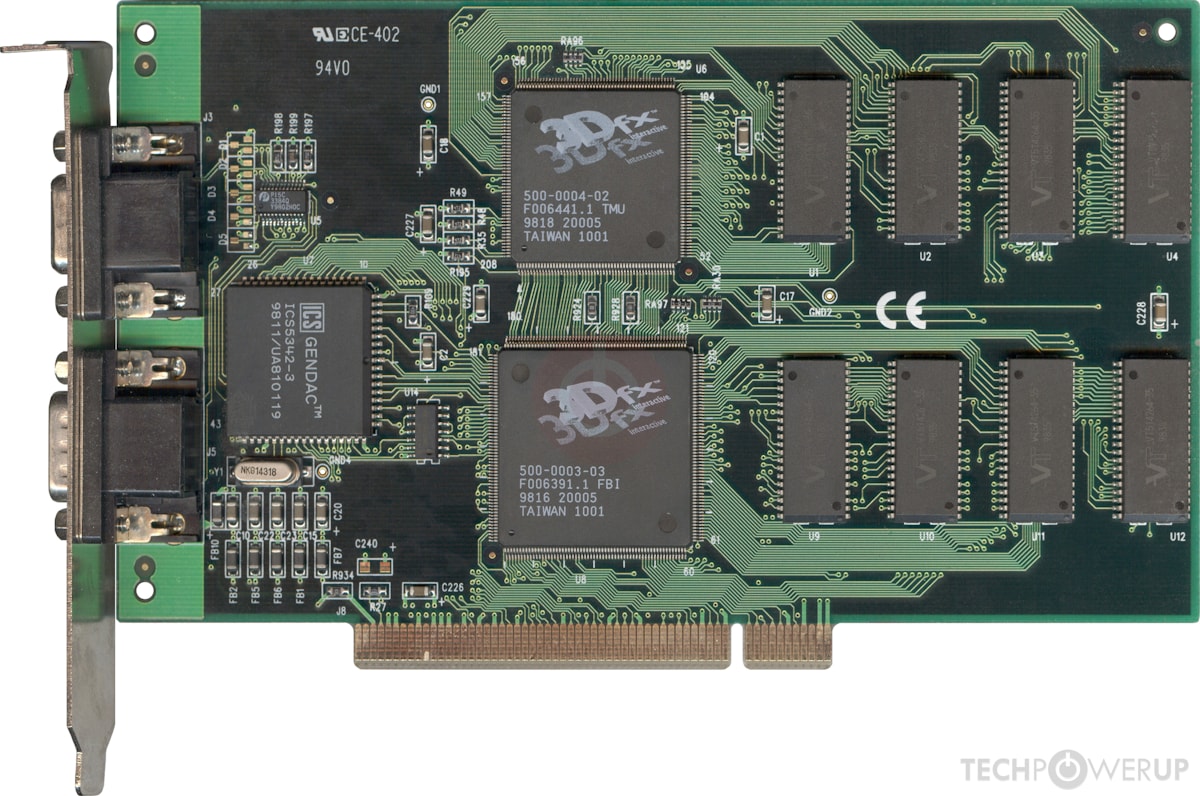

Всего через год, в 1996 году, появилась первая 3dfx Voodoo, которая перевернула мир 3D-игр на ПК с ног на голову. Это был первый полноценный 3D-ускоритель, который мог реально разгрузить процессор и рендерить игры в куда большем разрешении с приличным FPS — можно было замахнуться не только на 640x480, но и 800x600 при 16-битном цвете! Главным нюансом было то, что 3dfx Voodoo был именно ускорителем — то есть чисто технически, он умел только растеризовывать треугольники, интерполировать цвета и наносить на них текстуры, и накладывать туман: у него не было ни вершинного конвейера, ни клиппинга, ни освещения — всё это делал процессор. Но под Voodoo было легко программировать, у него был понятный API Glide, а ещё он стоил относительно приемлемых денег — что и сделало 3dfx Voodoo стандартом на рынке конца 90-х.
Однако во времена первой 3dfx Voodoo, игры были сильно ограничены в плане графики из-за конвейера. Дело в том, что Voodoo 1, как и ViRGE с ATi 3D Rage, умели наносить лишь одну текстуру за проход отрисовки — из-за чего для рендеринга уровней с освещением приходилось рисовать сцену два раза — первый проход с основной текстурой, второй с лайтмапой в режиме альфа-блендинга с смешиванием, а если были ещё и detail-текстуры — то добавлялся и третий проход! Учтите что GL/D3D были ещё глупыми, и на каждый такой проход приходилось снова и снова трансформировать и клипать геометрию что также било по процессору.

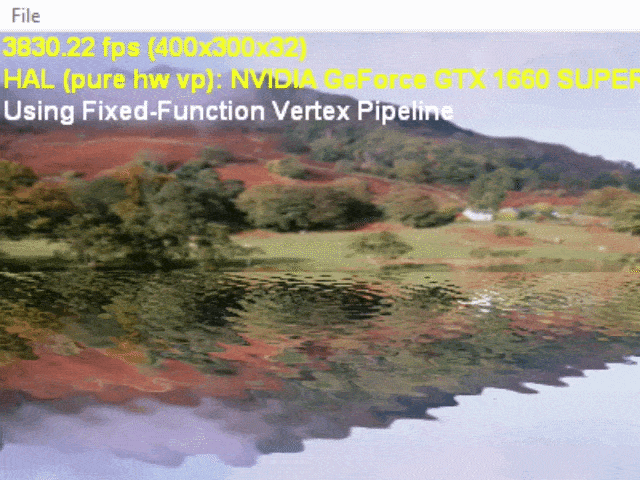

Решением стало появление текстурных комбайнеров в ~1997-1998 году, которые были прямым предком пиксельных шейдеров. В зависимости от числа текстурных юнитов, видеокарта могла смешивать сразу несколько текстур за один проход отрисовки, и делать не только умножение — но и сэмплинг по маске (полезно было для реализации ландшафтов, ранняя вариация Splatmapping'а), умножение итогового цвета в два раза (для реализации эффекта псевдоблума), DOT3-бампмаппинг, Environment mapped bump-mapping (помните демки из конца 90-х с красивой отражающейся водичкой? Вот это и есть EMBM) и ещё много разных интересных эффектов.
В 1999 году появился первый GPU — GeForce 256, который имел поддержку T&L и переносил вершинный конвейер и хранение геометрии на видеокарту, а в 2001'ом — GeForce 3 с поддержкой полноценных вершинных и пиксельных шейдеров. С того момента всё и изменилось: игры стали ещё более крутыми, графонистыми, появились новые техники освещения помимо затенения по Фонгу, и так мы с вами дошли до PBR с GI в реалтайме в любом мейнстримном движке...
Освещение
...но давайте же вспомним, как разработчики реализовывали свет на ограниченном железе в 90-х годах. Причём в некоторых играх освещение было достаточно сложным и реалистичным — взять как пример Quake и Half-Life, которые вероятно одними из первых адаптировали технику Radiosity-лайтмап в играх.

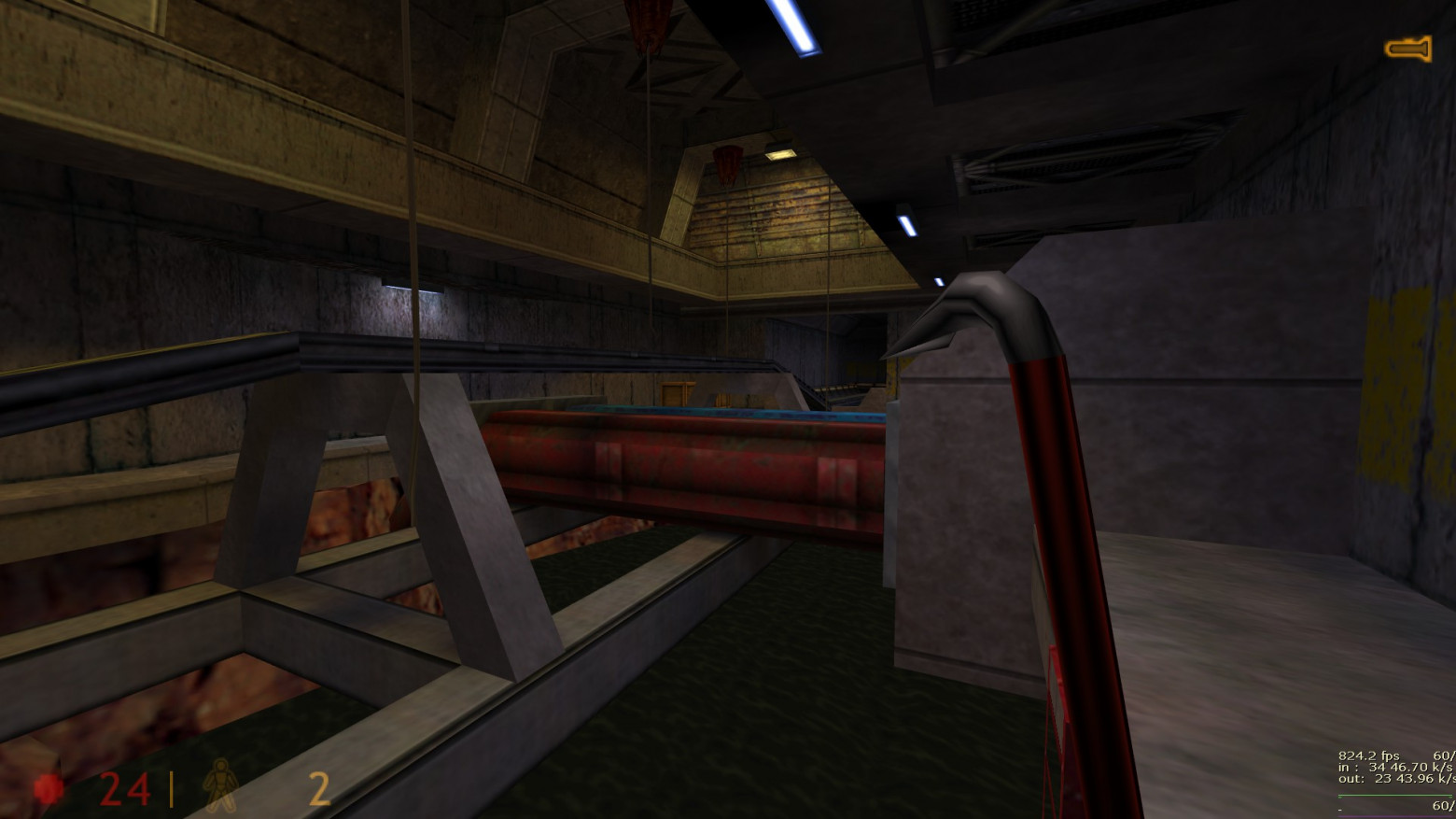

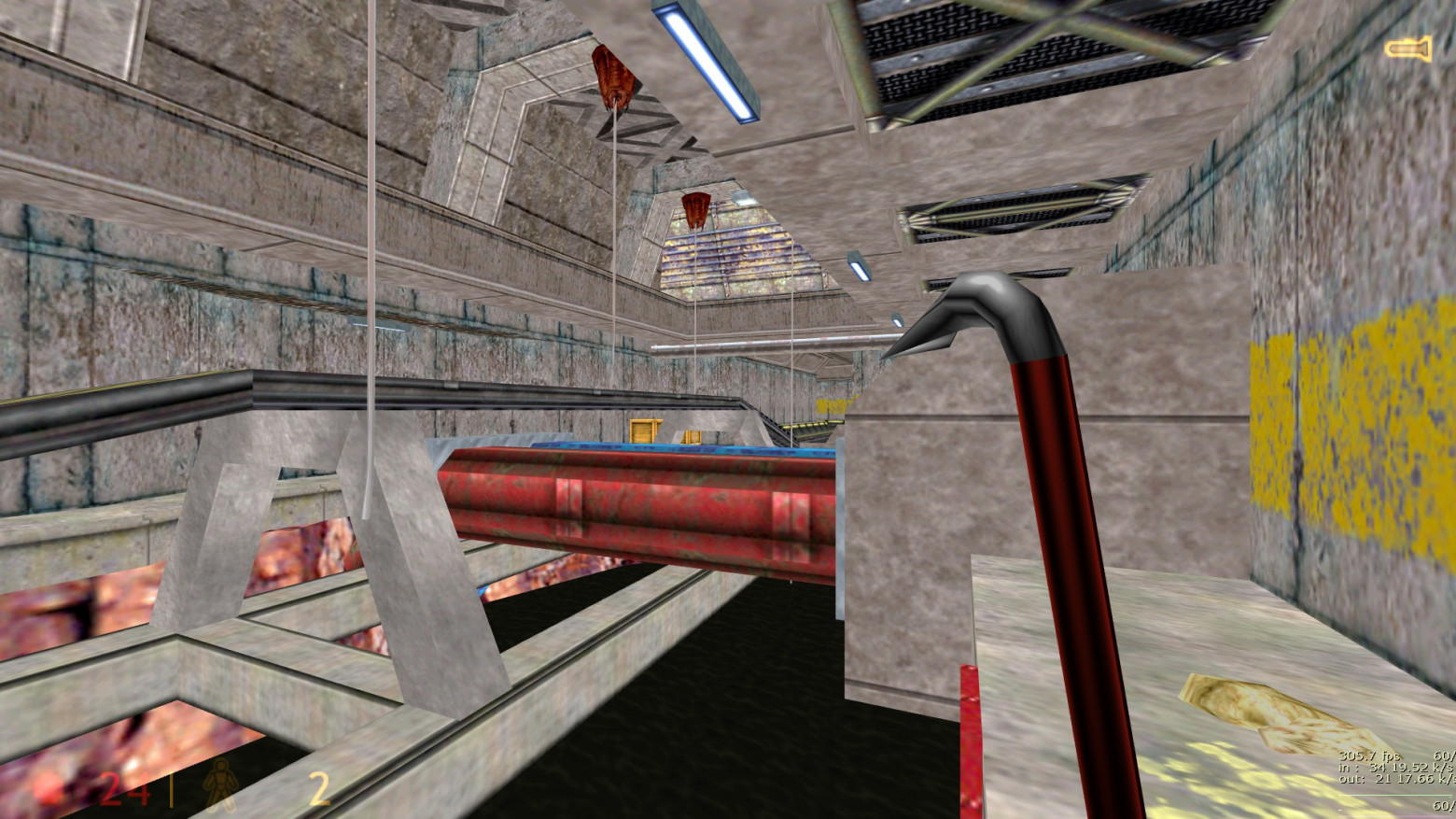

Radiosity — техника просчета глобального освещения с переотражениями и тенями за счет использования программного рейтрейсинга. QRAD бьёт всё сцену на так называемые патчи, считает для них влияние других патчей (в основном видимость и дистанцию) и симулирует аппроксимацию того, как свет проходил бы и отражался через них в реальном мире. То есть это именно физическая симуляция работы света, а не её красивая аппроксимация в виде шедоумап/Blinn-Phong в более современных играх с реалтайм освещением.
Главным нюансом Radiosity было то, что его невозможно было просчитывать в реальном времени до появления RTX-карт, поэтому освещение, рассчитанное этим алгоритмом, запекалось в специальные текстуры и затем наносилось на этапе рендеринга как второй слой.
Освещение в реальном времени реализовывалось схожим с современными играми способом, однако распределение света работало несколько по другому. В основе лежали всё те же алгоритмы затенения по Фонгу и ставший классикой N dot l, однако поскольку видеокарты в те годы не умели считать освещение сами и этим занимался процессор, программа (или OpenGL/D3D) рассчитывала свет для каждой вершины модели, а не пикселя, а полученный цвет от освещения записывался прямо в вершину.

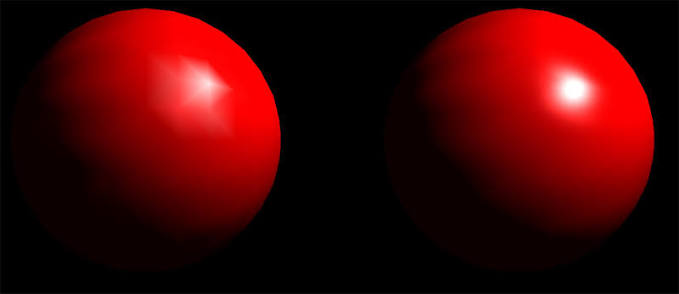

В растеризации треугольников есть такое понятие, как барицентрические координаты — это интерполированные между тремя вершинами точки, которые описывают текущую «позицию» в системе координат треугольника и используются как для нанесения текстур и расчета попиксельного света, так и для интерполяции цвета. Как раз за счет интерполяции цвета между всеми тремя вершинами мы и получаем плавное освещение на каждом треугольнике, что в сумме даёт реалистичное освещение и блики, но только если у модели достаточная детализация. Такой подход называется затенением по Гуро.
Почему освещение в реальном времени использовали так мало?
Само по себе освещение в реальном времени не было прям таким уж тяжелым в те годы, но его использовали очень мало. Почему? Да потому что в графических API было строгое ограничение на число одновременных источников света для модели — всего 8 штук. Это нормально для модели персонажа, но мало для куска уровня, на который может влиять 10 источников света от фонарей/лампочек и т.д.
Решением проблемы стало появление Forward+ и Deferred-рендеринга, где свет считается в скринспейсе только для видимых пикселей. В мобильных играх повершинное освещение активно использовалось примерно до 2015 года.

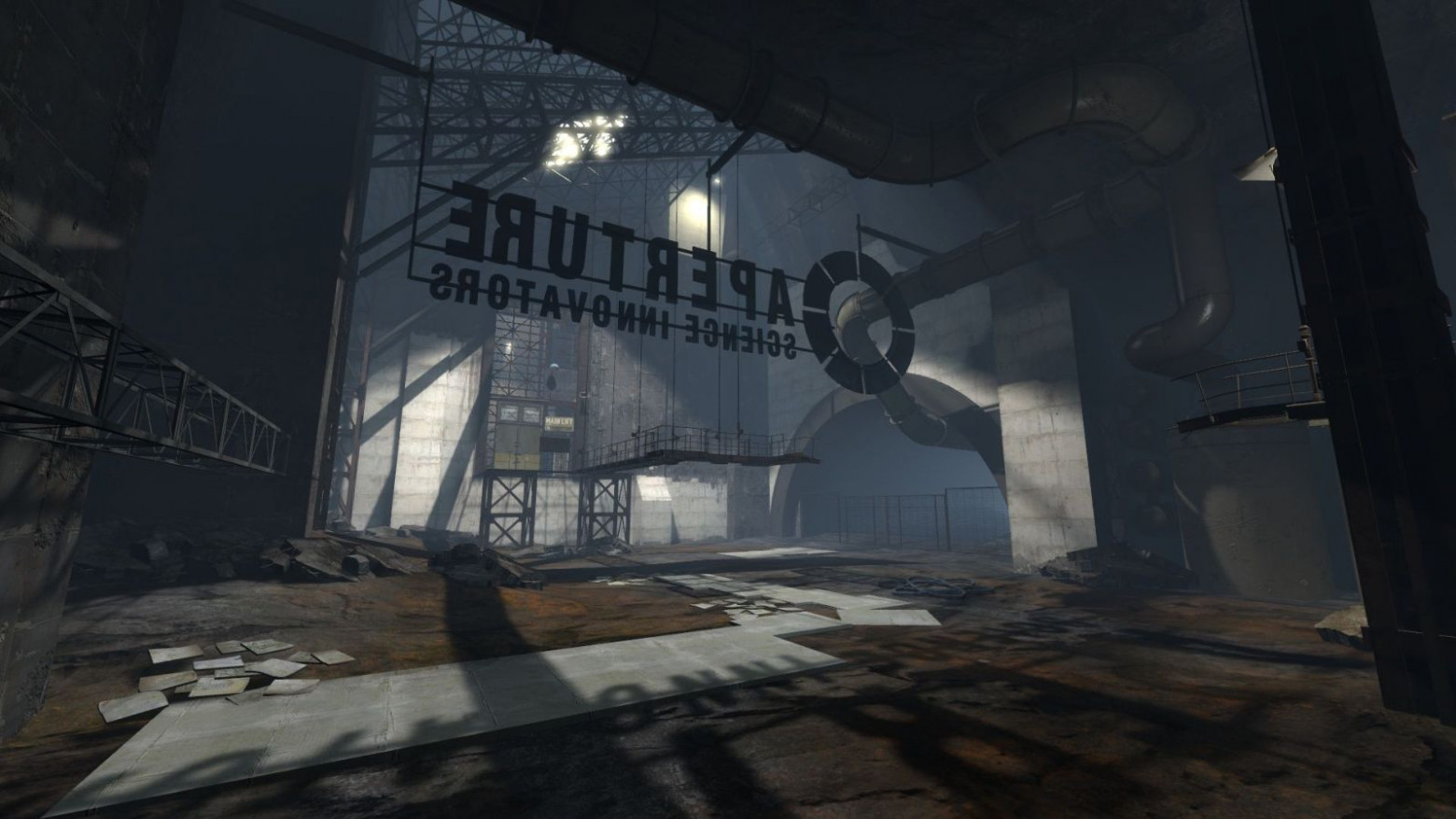

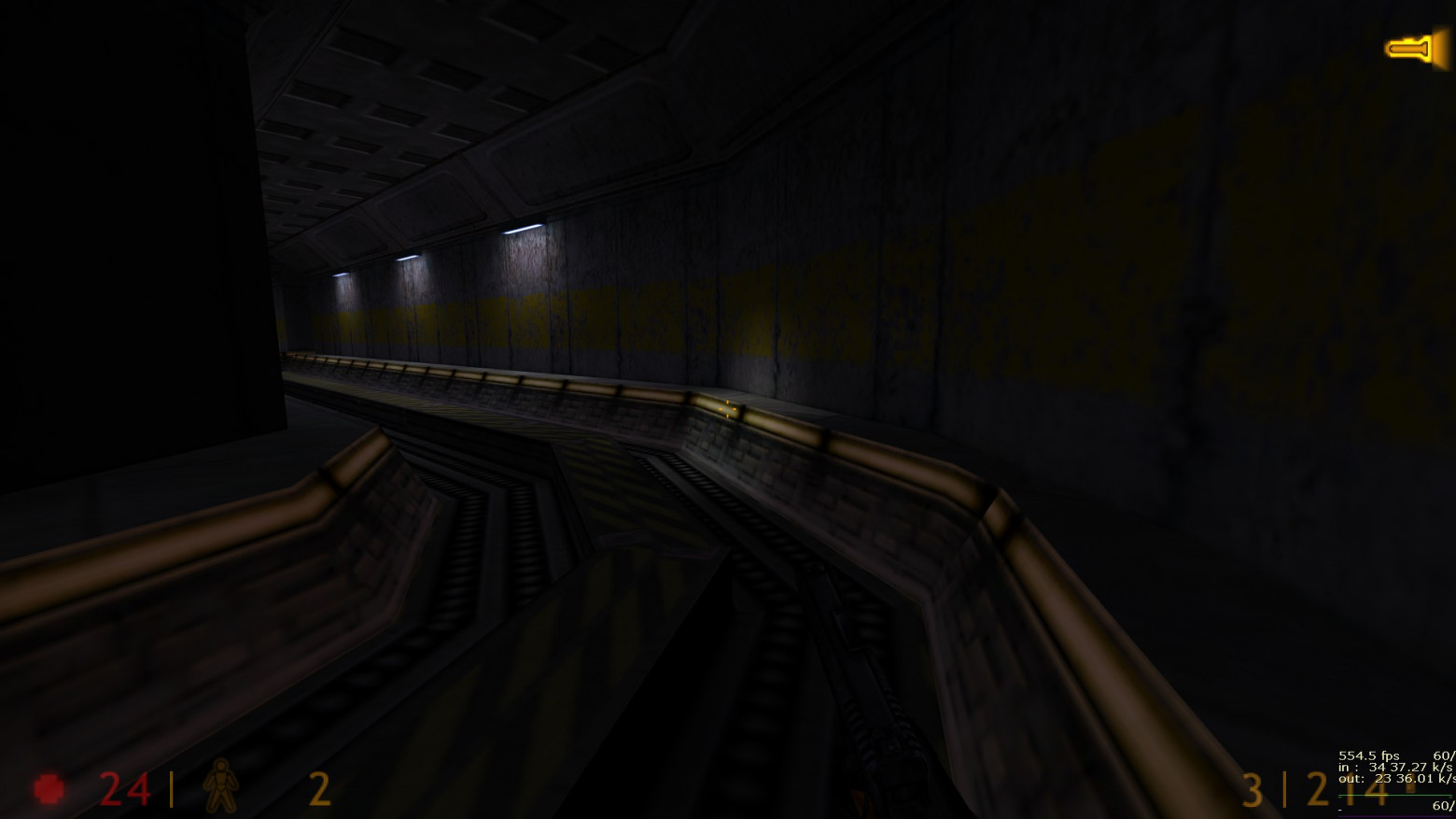

Интересным способом реализовывали и фонарики, а также свет от ночных фонарей и других источников света, которые дают конусообразное освещение. Тут было две техники: либо использование честных Spotlight'ов (поддержка которых была как в D3D, так и в OpenGL), либо использование проективных текстур. Концепция проективных текстур очень простая: если умножить WorldSpace-позицию треугольника на комбинированную ViewProject-матрицу проектора (т.е позиции с которой светит фонарик), то мы получаем ClipSpace-координаты в пространстве проектора (верные и для треугольника) — и таким образом можем нанести на него текстуру так, будто на него текстуру проецирует проектор из реального мира.

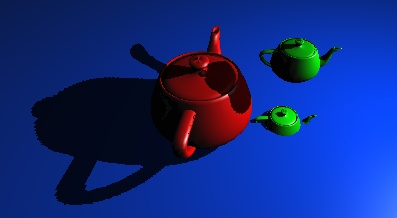

Таким же способом реализовывали и так называемые проективные тени — ближайший предок шедоумап. Там суть заключалась в том, что в отдельную текстуру рендерится объект с позиции источника света, а затем на дорогу или пол проецируется текстура тени, создавая мягкие, красивые и дорогие по VRAM тени задолго до PCF-шедоумап! Такой подход использовался в Mafia 1, Half-Life 2 и Street Legal Racing: Redline.

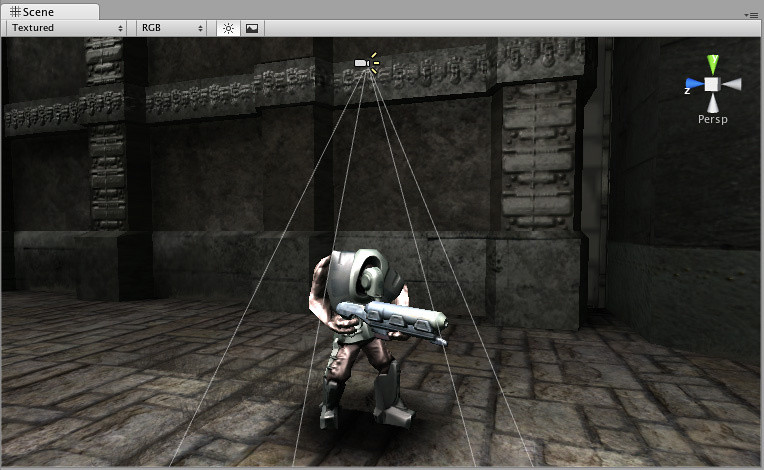

Ну и конечно проективные текстуры использовались для реализации простых blob-теней во многих аркадах нулевых и 2010-х годов.
Раз уж мы с вами заговорили о тенях, то нужно обязательно вспомнить о так называемых Shadow Volumes или стенсильных тенях. На рубеже 90-х и 2000-х, вопрос теней в реальном времени в играх стоял остро. Shadowmap уже, конечно, придумали, однако видеокарты всё ещё не умели сравнивать Z-координату в шедоумапах до появления специального расширения в OpenGL и D3D9. Более того, шедоумапы без фильтрации страдали от альясинга и очень сомнительного качества, пусть даже у них было полноценное самозатенение.
Shadow Volumes работали по другому принципу, нежели image-based техники и предлагали весьма интересный способ решения проблемы:

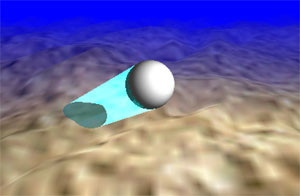

Сначала программа вытягивает силуэтные грани модели по направлению от источника света. Получившаяся модель называется теневым объёмом.
Затем рисуется теневой объем только с передними видимыми гранями, а в стенсил-буфер записывается значение 1.
Далее рисуется всё тот же теневой объем, но только с задними видимыми гранями, которые перезаписывают в стенсил-буфер значение 0 в местах не связанных с тенью.
После рисования всей сцены, рисуется серый полупрозрачный прямоугольник на весь экран с включенной проверкой по стенсилу. Если в стенсиле значение 0 — значит тени в этом пикселе нет, если 1 — значит есть, и таким образом мы получаем корректные, четкие и красивые тени без проблем, свойственных ShadowMap'ам.
Стенсильный буфер работает по тому же принципу, что и трафарет при рисовании на листе бумаги, только в 3D-графике. Он имеет такое же разрешение, как и сама игра, и каждый пиксель в нем является флагом «можно ли рисовать в этом месте или нет» для основного экрана (рендертаргета) игры.

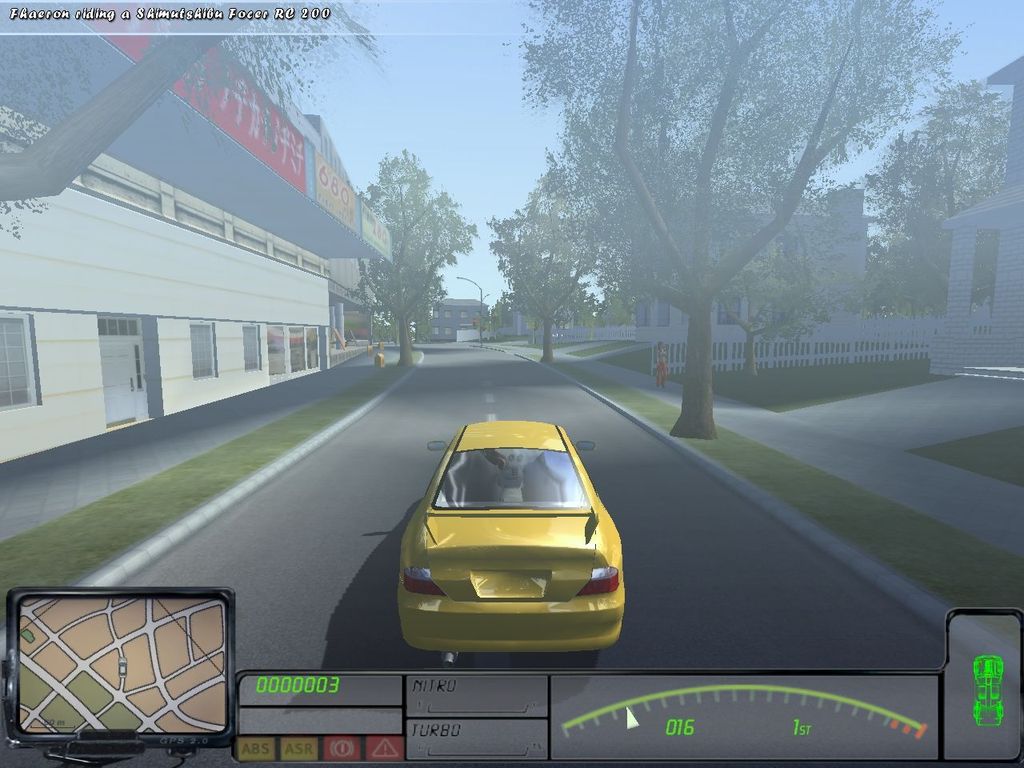

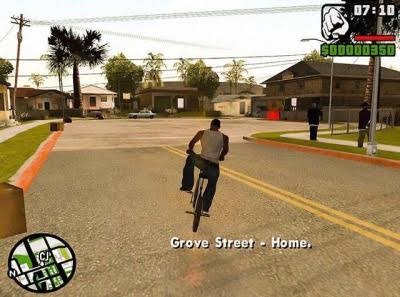

Стенсильные тени использовались во многих играх вплоть до ~2005 года. Самые известные — GTA San Andreas (там тени падали от фонарных столбов, пешеходов и машин) и F.E.A.R, однако поскольку просчет объёмов приходилось делать на процессоре для каждого источника света отдельно — техника устарела к появлению D3D10, и даже геометрические шейдеры, где их можно было считать почти бесплатно, волюмы не спасли.

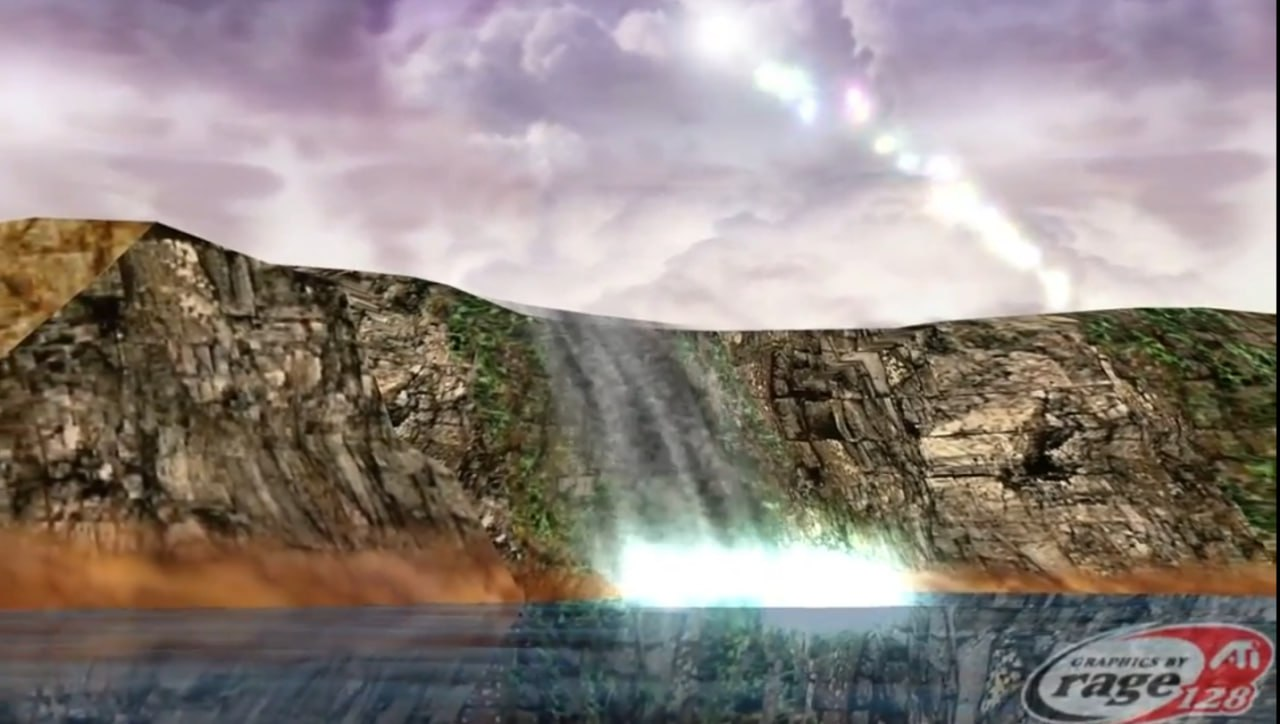

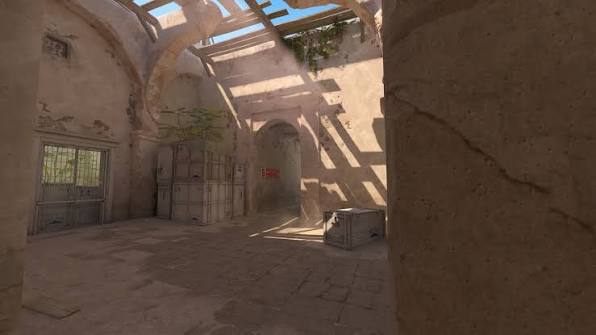

Еще одна интересная техника тех лет — попытка симуляции атмосферного эффекта Godrays, или так называемые лучи Иакова: когда свет проходит сквозь узкие щели в пыльной и темной комнате, он выглядит как объемные лучи и многие разработчики делали красивый фейк этого эффекта за счет простейших вытянутых коробок с градиентной полупрозрачной текстурой. Эффектом пользуются еще с 90-х годов по сей день:
Отражения

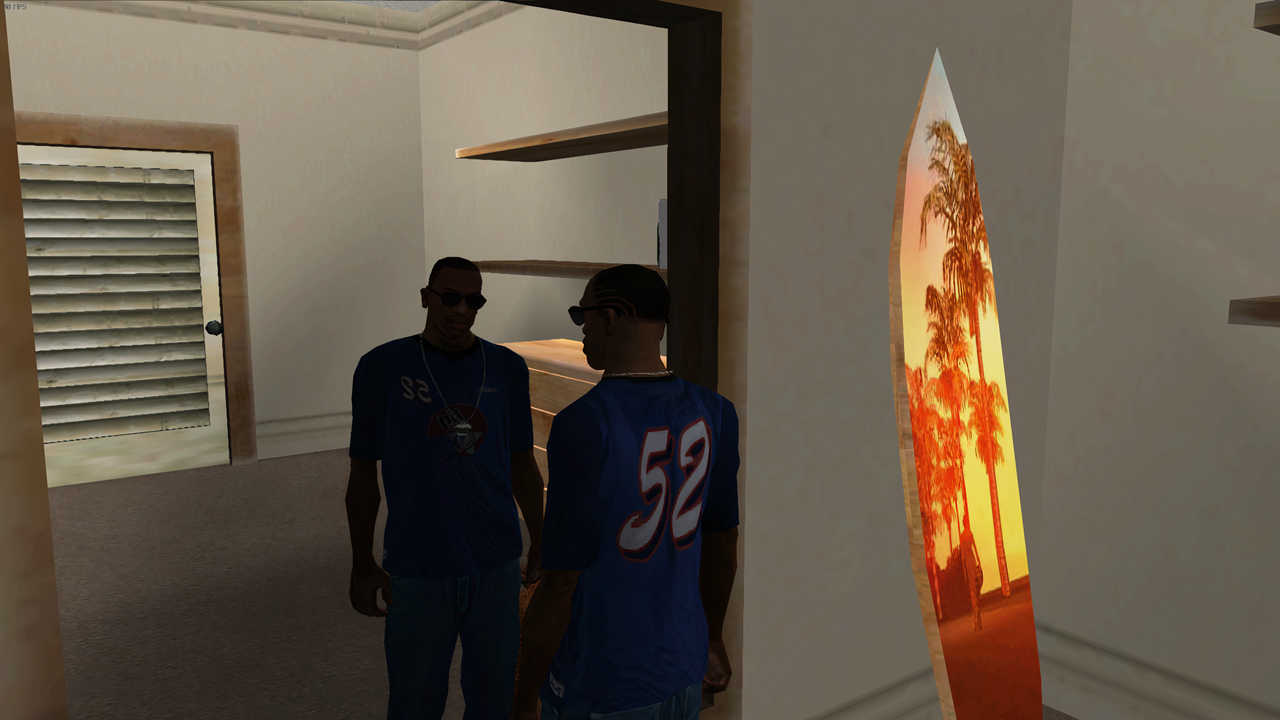

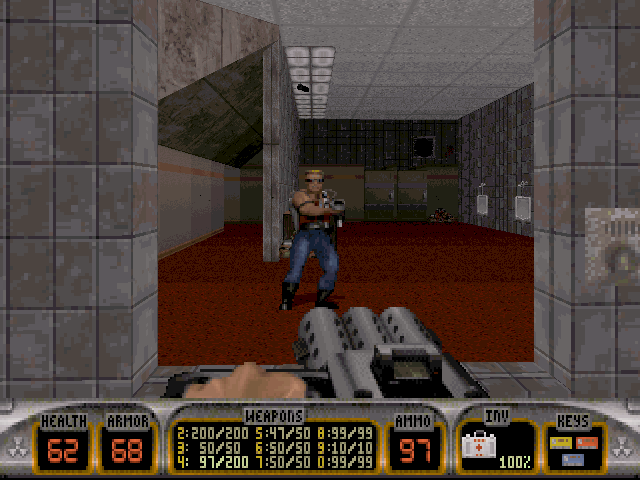

Не менее интересно были реализованы и отражения. Сейчас в сети часто можно встретить жалобы игроков на то, что в современных играх отражения слишком примитивные, особенно это касается гонок, где в зеркалах автомобиля можно увидеть только статическую Reflection prob'у, а в зеркалах зданий разве что замыленную копию мира, отрисованную в рендертаргет низкого разрешения. В пример игроки приводят игры из нулевых и даже девяностых, где отражения были честными!
Секрет таких отражений в использовании всё того же стенсил-буфера. Игра сначала рисует объект зеркала с записью маски «зеркальных» пикселей в стенсил, затем рисует мир еще раз задом-наперед относительно зеркала и с помощью стенсилбуфера обрезает все пиксели, что попадают за пределы зеркала. Да, да, эта техника буквально строится на концепции «зазеркалья» и использовалась даже в Duke Nukem 3D 1995 года!
Однако у техники есть куча минусов: например с ней зеркало может быть только прямой формы, никаких отражающихся чайников и кузовов автомобилей. Кроме того, она требует реализации адекватного отсечения по перекрытию, иначе в отражении еще раз может отрисоваться половина мира и уронить FPS (самый простой способ — поделить уровень на комнаты и рисовать только ту комнату, в которой находится игрок, в таком случае зеркала превращаются в частный случай порталов). Но многие игры использовали ее для воды до появления нормального рендера в текстуру в качестве альтернативы screenspace-отражений.

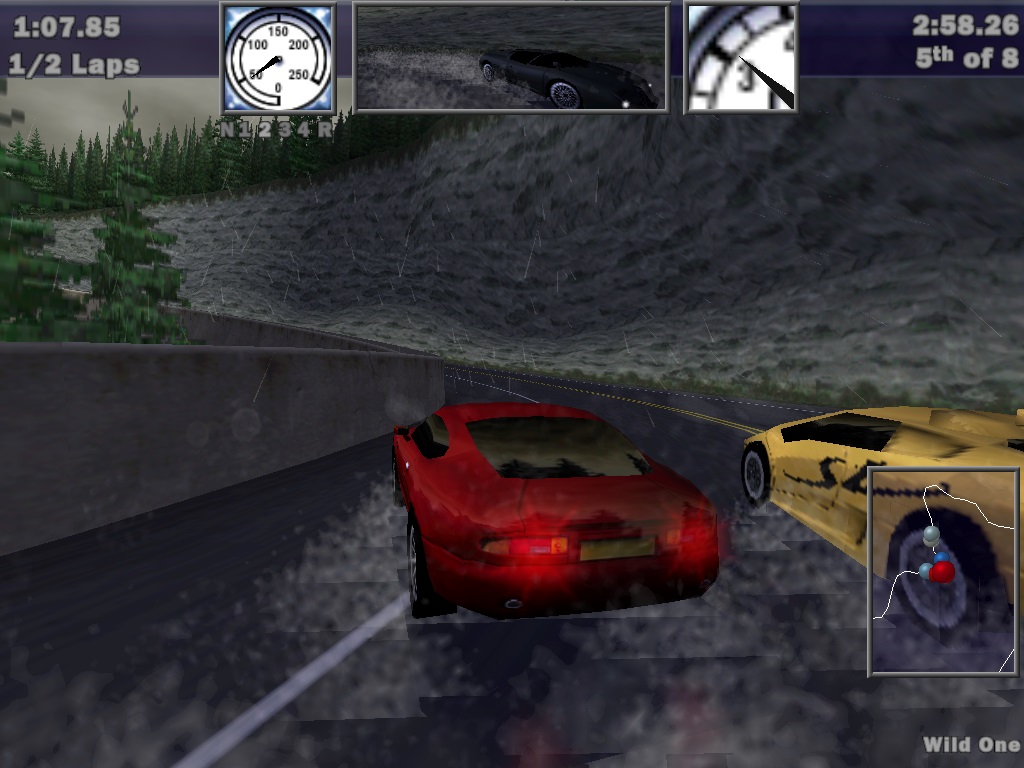

Для кузовов автомобилей и других не-плоских объектов применялась иная, довольно хитрая техника. До появления кубических карт текстур (из которых сэмплить можно в «3д» координатах, которые в свою очередь можно посчитать от угла взгляда на объект) активно применялась техника сферических карт отражений. Выглядели они как 360 фотографии:
Поскольку геометрию трансформировал процессор, на этапе перемножения вершин на MVP-матрицу он генерировал новые текстурные координаты, которые брали нормаль вершины в пространстве камеры, делили его на 2 и прибавляли 0.5, дабы перевести из View-space в Normalized-space. Получалось что координата идеально огибала сферу и делала красивые отражения. Бонусом эту же карту можно было использовать в качестве неба (которое анимировалось путем того, что сфера прсто крутилась вокруг своей оси) — и таким образом мы получали статический Reflection-probe.
Анимация

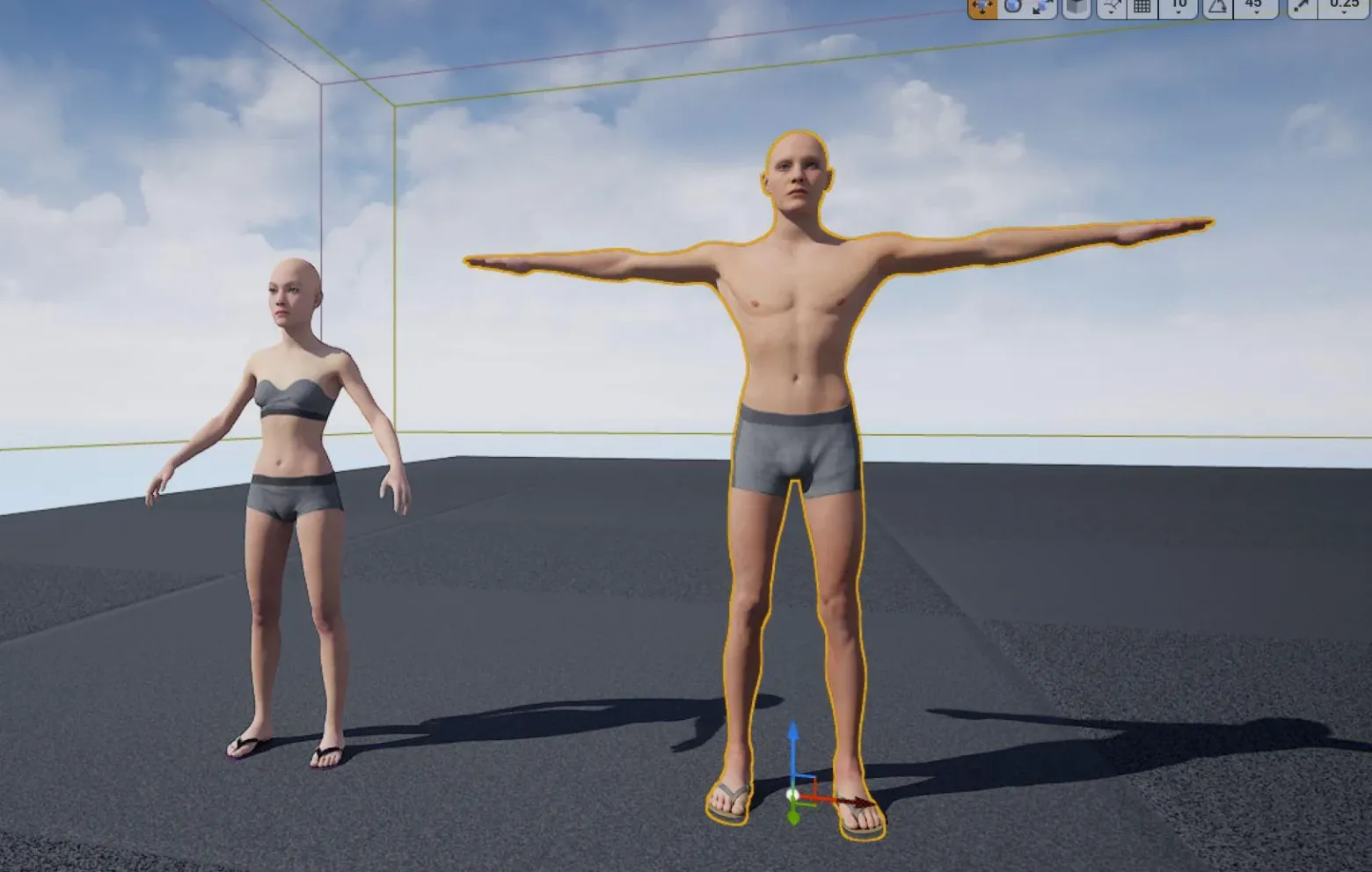

Кроме того, думаю многим читателям будет интересно узнать о том, как в те годы делали анимацию. Ни для кого не секрет, что в подавляющем большинстве современных игр для анимации используется скиннинг — то есть модель разбивается на иерархию (кости), где трансформация каждого элемента зависит от трансформации родительского элемента. Это очень удобно для гуманоидных персонажей, поскольку позволяет легко одевать персонажа в броню или положить ему в руки пушку, а также позволяет использовать одну анимацию на десятках разных персонажей.

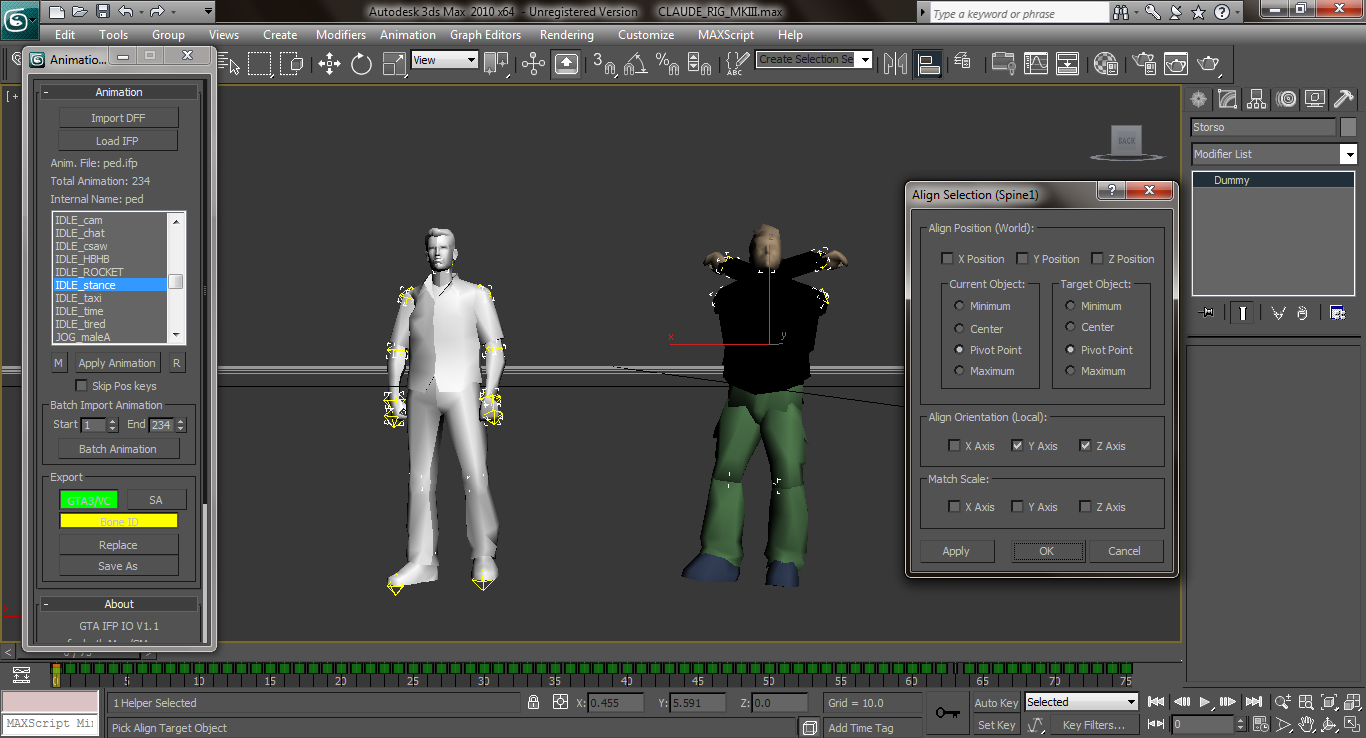

Однако до появления скиннинга существовала еще одна очень похожая система, называемая Object Transform. Работает она по тому же принципу, но положение объектов зависит не от костей и их весов, а от позиции/поворота самих объектов. Иными словами, персонажи собирались просто из набора кусочков — руки, локти, торс, ноги, и всё анимировалось отдельно. Помните угловатых персонажей в GTA III и Quake 3? Вот это оно и есть :)
Помимо Object Transform, в те годы также активно использовался морфинг. Это самая простая система анимации, которая «запекает» позиции вершин для каждого кадра отдельно, после чего вершины интерполируются движком для создания плавности. Несмотря на возможность реализации интересных эффектов по типу реакции на взрывы и лицевой анимации, она является самой неэффективной, поскольку занимает много памяти и не умеет ретаргетинг (применение одной анимации к нескольким моделям). Кроме того, с этой системой сложно положить пушку в руки персонажу, из-за чего во многих играх оружие было неотъемлемой частью персонажа.
Однако у этой системы есть неоспоримый плюс — нулевая нагрузка на процессор, благодаря чему ее использовали в Quake 1 и 2, и иногда используют для некоторых особых случаев в современных играх.
❯ Заключение
Вот такими техниками пользовались разработчики игр в 90-х годах. Многие из них используются и по сей день — например лайтмаппинг, шедоумапы, морфинг и PVS никуда не делись, и все эти техники за последние 20 лет сильно прокачались. А вам интересно было узнать о том, как работали графические фишки в играх прошлых лет? Стоит ли писать подобный материал для 2D-игр (там выйдет поменьше, но тоже есть о чем рассказать)? Пишите свое мнение в комментариях!
К слову можно считать эту статью предисловием к будущему материалу о разработке 3D-игры для ретро-компьютеров с нуля, без каких либо движков! В качестве тестовых машин, мне было бы интересно пощупать что‑то ещё из семейства Nvidia ION/Radeon Xpress Graphics/VIA Chrome9 HC/Trident Blade. Если у кого‑то есть всякие интересные тонкие клиенты или ноутбуки на прикольном железе, или что‑то AMD'шное времен 939/462 — пишите в ЛС, обязательно сделаю контент!
Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram‑канал «Клуб фанатов балдежа„, куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.“»
А если вы хотите что‑нибудь подарить из железа и увидеть о нём статью — пишите мне в Telegram. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро‑компьютерами и ноутбуками. Кто знает, может героем следующей подобной статьи окажется ноутбук из 90-х?:‑)
После обзоров устройства не продаются, а остаются в моей коллекции. Когда‑нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью. Кто знает, вдруг на следующей неделе я также подробно расскажу про девайс из вашей юности?:)
Кстати, у меня есть GameBoy Advance SP, под который я очень хочу написать игру. Однако мой экземпляр был залит водой и кофе. Может у кого‑то есть донор с дохлой платой, откуда я смог бы взять контроллер питания? У меня AGS-101.
