Карта переходов с APC и Eaton: как подобрать замену ИБП и не упереться в совместимость

В 2022 году с российского рынка ИБП ушли APC by Schneider Electric, Eaton, ABB, Legrand, Vertiv и другие крупные вендоры. По оценке ITResearch, вместе они держали больше половины отрасли в деньгах. Весной того же года мы писали на Хабре, что Eaton отгружает только со своих складов и новых заказов не берёт. Сами компании ушли, а их ИБП так и стоят в серверных, узлах связи и офисах, и рано или поздно их придётся менять.

Судя по нашим продажам, менять парк целиком пока не торопятся. С июля 2025 по август 2026 года APC была первой по выручке среди ИБП в XCOM-SHOP. Среди батарей первые два места заняли APC и Delta, причём под Delta продавцы даже публикуют таблицы замены батарейных картриджей APC. Старому парку продлевают жизнь новыми батареями, а полную замену откладывают.

Когда до замены всё-таки доходит, таблица «артикул в артикул» помогает меньше, чем хотелось бы. Из статьи вы узнаете:

• почему два ИБП «на 3000 ВА» выдают 2100 и 2700 Вт и как формально равная замена оказывается слабее на 600 Вт;

• почему ИБП той же высоты в юнитах может не войти в ваш шкаф и какой размер стандарт EIA-310 оставляет на усмотрение вендоров;

• как в таблице аналогов от Systeme Electric устройство APC на 500 ВА превратилось в 400 ВА и какие ещё два слабых места есть у таких таблиц;

• на каких шести узлах обвязки замена срывается в день монтажа, от батарей до розеток C13 и C19;

• почему чужой батарейный модуль может «врать» об автономии и как один слабый блок тянет вниз всю цепочку;

• у какого вендора ПО управления умеет работать с чужими сетевыми ИБП и как это помогает сохранить сценарии выключения в переходный период;

• как выглядят карта переходов по классам задач, четыре шага миграции смешанного парка и чек-лист перед закупкой.

По каким параметрам подбирается эквивалент

Эквивалент подбирается по совпадению технических параметров. Производители нарезают модельные ряды по-разному, поэтому похожее название линейки или близкая цифра в артикуле ничего не гарантируют. Правило простое: новое устройство должно перекрывать действующее по всем параметрам одновременно, то есть

по топологии, активной мощности, форм-фактору, интерфейсам и батарейной подсистеме. Совпадение по одному-двум пунктам эквивалентом не делает.

Топология

Топология задаёт класс защиты, и при замене она не понижается. Если нагрузка работала на ИБП с двойным преобразованием, где инвертор формирует выходное напряжение постоянно, устройство с линейно-интерактивной топологией не станет ему заменой при любой мощности. В обратную сторону запас допустим: двойное преобразование вместо «линейки» даст лучшую защиту ценой более низкого КПД, большего нагрева и шума.

Мощность в ВА и Вт, форма выходного напряжения

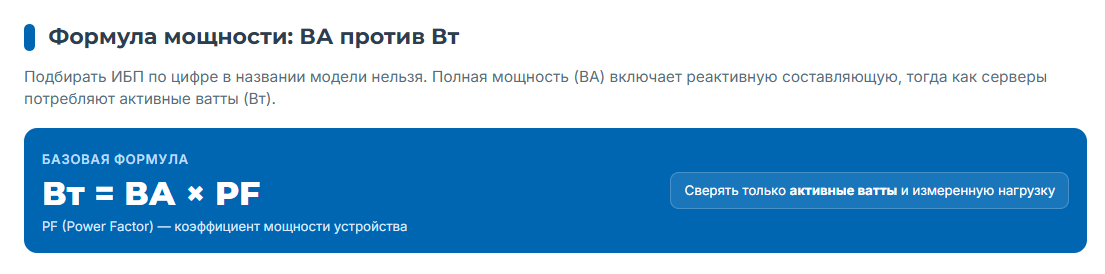

Сравнивать нужно активную мощность (Вт), а не полную мощность в вольт-амперах. Связь между ними задаёт коэффициент мощности: Вт = ВА × коэффициент мощности.

Условный пример: два ИБП на 3000 ВА с коэффициентом мощности 0,7 и 0,9 выдадут 2100 и 2700 Вт соответственно, хотя в названии у обоих стоит «3000». Если у прежнего устройства коэффициент мощности был 0,9, а у нового 0,7, формально равная по ВА замена окажется слабее на 600 Вт.

Базой для сравнения служит измеренная нагрузка, а не сумма паспортных значений подключённого оборудования. Паспортные цифры, как правило, завышены, и подбор по ним ведёт к переплате. Хуже обратная ситуация, когда нагрузку никто не измерял годами и она давно подобралась к пределу старого ИБП.

Отдельно проверяют форму выходного напряжения. Серверные и многие офисные блоки питания с активным корректором коэффициента мощности на входе рассчитаны на чистую синусоиду. Аппроксимированная синусоида при работе от батарей допустима только для нетребовательной нагрузки. Проблема проявляется не на стенде, а при реальном отключении сети, поэтому этот параметр проверяют до закупки.

Форм-фактор

Совпадение по юнитам не гарантирует, что ИБП встанет в шкаф. Стандарт EIA-310 фиксирует ширину 19-дюймовой стойки и высоту юнита 44,45 мм, но не глубину. Корпуса одинаковой высоты у разных вендоров различаются по глубине, вылету разъёмов и массе. Поэтому измеряют полезную глубину стойки между передними и задними направляющими, а не внешний габарит шкафа.

Разъёмы, интерфейсы и внешние батареи

Здесь сверяют четыре вещи:

• тип и число выходных разъёмов, включая управляемые розеточные группы;

• слот для карты мониторинга и поддерживаемые протоколы;

• возможность подключить внешние батарейные модули и предельное число модулей в цепочке;

• время автономной работы.

Автономию считают от сценария завершения работы нагрузки, то есть от того, сколько минут нужно серверам и хранилищам, чтобы корректно выключиться. Брать её «как было у старого ИБП» рискованно, потому что за годы эксплуатации нагрузка и сценарии могли измениться.

Почему таблицы «артикул в артикул» быстро устаревают

Таблицы соответствия моделей публикуют и производители, и дистрибьюторы. Например, после ухода Schneider Electric дистрибьюторы распространяли таблицу аналогов ИБП APC от Systeme Electric. Похожие таблицы соответствия артикулов APC и Eaton выпускались и раньше. Как отправная точка они полезны, но у них три слабых места.

Во-первых, таблица сопоставляет модели по классу, и параметры внутри класса могут расходиться. В той же таблице Systeme Electric аналогом устройства APC на 500 ВА указано устройство на 400 ВА: для офисного компьютера такая замена подойдёт, а для нагрузки на пределе мощности её уже мало. Во-вторых, модельные ряды обновляются, меняются комплектации и региональные исполнения, и со временем часть позиций из таблицы снимается с производства. В-третьих, в таблице нет вашей нагрузки, вашей стойки и вашей системы мониторинга.

Поэтому рабочая форма карты переходов — сопоставление по классам задач. Класс описывается набором параметров, а конкретные позиции подбираются под эти параметры на момент закупки и с датой сверки.

В самой карте для каждой позиции парка фиксируют: топологию, активную мощность и запас, форм-фактор и глубину, форму выходного напряжения, тип и число разъёмов, слот и протоколы мониторинга, батарейную подсистему и автономию, требования к байпасу и место в очереди замены. Карта без даты сверки быстро теряет ценность, поэтому дату ставят в заголовок.

Где срывается замена: шесть узлов обвязки

Подбор ИБП по параметрам закрывает только половину задачи, вторая половина приходится на обвязку: батареи, карты, софт, монтаж, байпас и кабели.

При смене вендора эти узлы перестают стыковаться, и выясняется это обычно в день монтажа. Рабочее правило: несовместимо всё, что не подтверждено документацией производителя.

Батарейные модули и картриджи

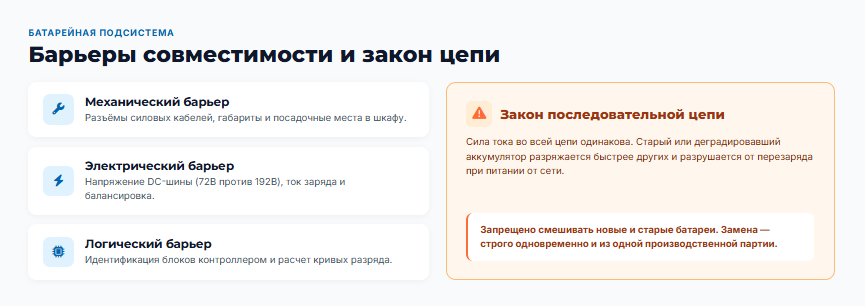

Это самый частый источник ложных ожиданий. Хочется сохранить внешние батарейные модули старого ИБП и тем самым удешевить миграцию, но несовместимость здесь трёхуровневая.

Механическая — разъём, посадочное место, габариты.

Электрическая — напряжение цепочки, число блоков и ток заряда.

Логическая — ИБП распознаёт состав батарейной подсистемы и считает автономию по своим таблицам, поэтому чужой батарейный модуль может не опознаться или давать неверную оценку остаточного времени.

Читатель нашей статьи 2023 года описал и менее очевидную разницу: у протестированного им ИБП внешний блок на 72 В собран параллельно-последовательно, и обрыв в одной секции тестером не виден, тогда как в 192-вольтовой кассете APC ошибка соединения сразу даёт ноль на выходе.

Замена батарей внутри старого парка тоже требует аккуратности. Батарейный картридж APC — это не просто аккумулятор, а сборка из батарей, перемычек, разъёмов и корпуса, и сервисный центр, который публикует таблицу аналогов, оценивает сложность сборки такого аналога по шкале от 1 до 5 в зависимости от модели. Совместимые батареи других брендов допустимы, но менять нужно всю цепочку. В последовательной цепочке ток одинаков для всех блоков, поэтому самый слабый блок разряжается первым и глубже остальных и тянет вниз ресурс всей цепочки. Отсюда правило: не смешивать в одной цепочке блоки разных партий и производителей и вести учёт дат установки.

Карты мониторинга и слоты расширения

Карта мониторинга SNMP прежнего вендора почти никогда не переставляется в устройство другого производителя: различаются форм-фактор слота, распиновка и протокол обмена. Даже если карта физически встала в слот, ИБП её не опознает. Бывают исключения по происхождению: например, в описаниях части стоечных моделей Systeme Electric указан слот SmartSlot, как у APC. Но совместимость конкретной карты подтверждается только документацией, а не названием слота.

Второй слой касается интеграции в действующую систему мониторинга. Новая карта мониторинга SNMP, даже с тем же протоколом, как правило отдаёт другой набор объектов, и дашборды, триггеры и пороги под старый MIB перестают работать. Проверить стоит, свободен ли слот для карты мониторинга, входит ли карта в комплект поставки, какая версия протокола поддерживается, есть ли файлы описания объектов для вашей системы и работают ли датчики среды и сухие контакты.

ПО управления и агенты корректного завершения работы

У каждого вендора свой программный стек. У APC это семейство PowerChute, у Eaton — связка Intelligent Power Manager и Intelligent Power Protector: первый отвечает за централизованное управление, второй работает агентом корректного завершения работы. Такой агент получает сигнал от ИБП и по сценарию выключает виртуальные машины, хосты и хранилища. Агенты разных производителей невзаимозаменяемы.

Поддержку гипервизора проверяют отдельным пунктом спецификации. Eaton, например, заявляет интеграцию Intelligent Power Manager с VMware vCenter и Citrix XenCenter и сценарии миграции или выключения виртуальных машин при долгой аварии. У нового вендора список поддерживаемых ОС и гипервизоров может быть короче. Интересная деталь для переходного периода: Eaton декларирует, что Intelligent Power Manager работает и с сетевыми ИБП других производителей. Если IPM у вас уже служит единой консолью, его стоит проверить с новыми ИБП до закупки партии: возможно, сценарии выключения удастся сохранить в привычном интерфейсе. Совместимость с конкретной картой всё равно подтверждается только тестом.

Перед закупкой проверяют поддерживаемые версии ОС и гипервизоров, способ доставки сигнала (сеть, USB, сухие контакты), сценарий выключения кластера и хранилища и порядок удаления старого агента корректного завершения работы.

Стоечный монтаж: глубина, направляющие, масса

Стоечные направляющие и крепёж поставляются под конкретное устройство и между вендорами не переносятся. Проверяется полезная глубина стойки с учётом вылета разъёмов и радиуса изгиба кабелей, а также тип монтажных отверстий. ИБП и батарейные блоки весят в шкафу больше всего, поэтому их ставят вниз с учётом нагрузки на шкаф и на пол. Перед закупкой проверяют глубину стойки по факту, наличие стоечных направляющих в комплекте, опорные полки, массу с батареями и маршрут заноса оборудования.

Сервисный байпас и шкафы длительной автономии

Для нагрузки, подключённой через внешний сервисный байпас, проверяется схема коммутации, номиналы защитных аппаратов и последовательность переключения. Эта схема строится под архитектуру конкретного ИБП, и при смене вендора её нужно пересогласовать. Шкаф длительной автономии подключается по правилам производителя и между вендорами, как правило, не переносится. Проверить стоит однолинейную схему электропитания, возможность сохранить существующий сервисный байпас, требования нового ИБП к коммутации и регламент перевода нагрузки.

Выходные розетки, кабели и распределение питания

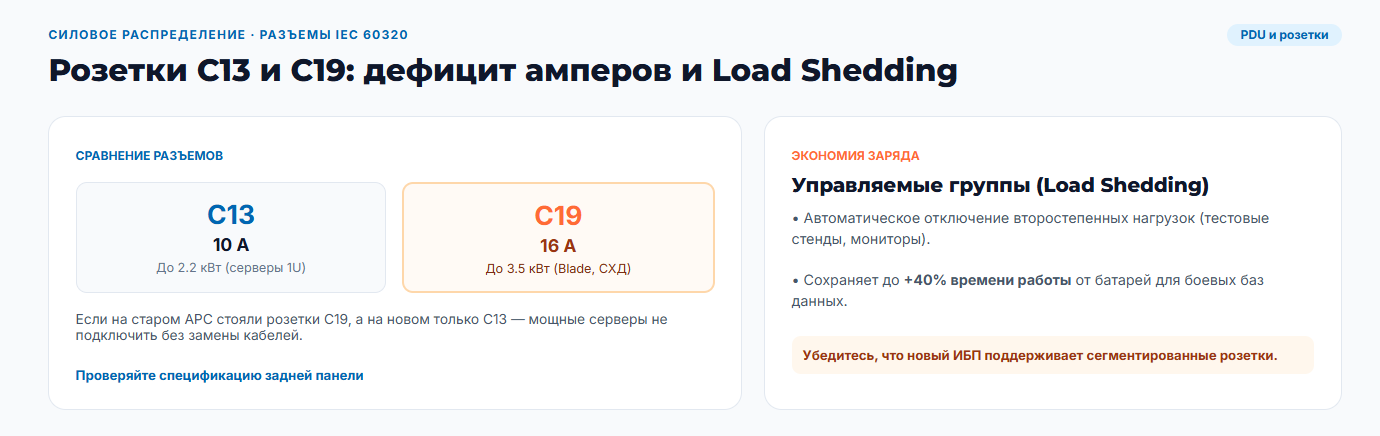

Различия в типах и числе выходных разъёмов ведут к замене кабельной части или установке дополнительного блока распределения питания. Разъёмы типа IEC по стандарту IEC 60320 различаются номиналом: C13 рассчитан на 10 А, C19 — на 16 А, и мощные серверы часто подключаются именно через C19. Если в старом парке использовались управляемые группы розеток для отложенного запуска или отключения второстепенной нагрузки, эту функцию ищут в новом ИБП явно.

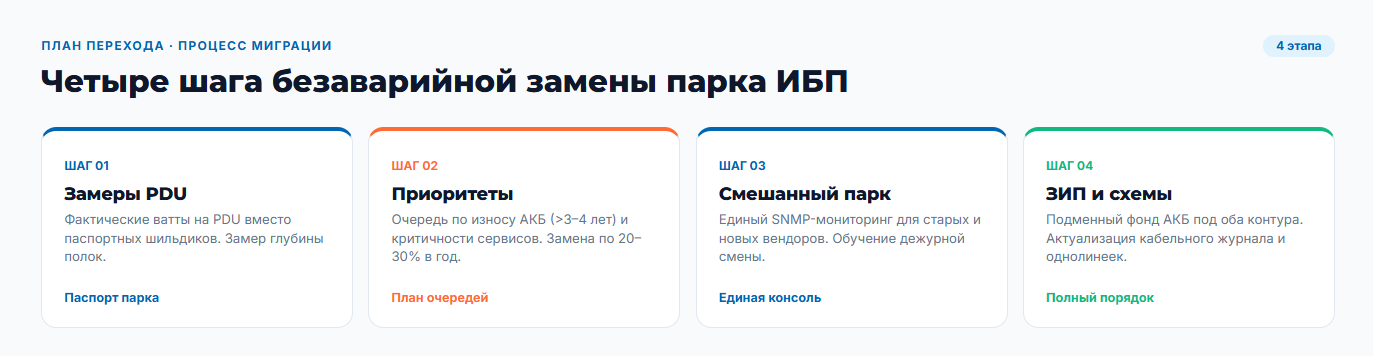

Миграция парка по шагам

Весь парк разом меняют редко, поэтому на время миграции штатным состоянием становится смешанный парк из двух вендоров, и к нему стоит готовиться заранее. Процесс укладывается в четыре шага, и у каждого есть понятный результат на выходе.

Инвентаризация

Инвентаризация парка ИБП начинается с таблицы: место установки, тип и топология, номинальная мощность, измеренная нагрузка, дата ввода в эксплуатацию, дата последней замены батарей, состав батарейной подсистемы, тип карты мониторинга, способ монтажа и габариты посадочного места, схема подключения и байпас, критичность нагрузки. Главное в этой таблице — измеренная нагрузка вместо суммы паспортных значений. Именно это расхождение чаще всего ведёт к ошибке в подборе мощности.

Приоритизация

Очередь замены строится по двум осям: критичность нагрузки и состояние устройства. Состояние оценивают по возрасту, состоянию батарей, доступности запасных частей и частоте срабатываний. Первыми идут устройства с высокой критичностью нагрузки и низким остаточным ресурсом. Предстоящая крупная замена батарей — хороший повод сравнить два сценария: ещё несколько лет обслуживать старый ИБП или сразу поставить новый.

Переходный период

Единая система мониторинга собирает данные с устройств обоих вендоров по общему протоколу. А вот агенты корректного завершения работы и регламенты обслуживания остаются раздельными, и дежурная смена должна знать оба. Персонал знакомится с новым оборудованием до первой замены, а не в день аварии. Переходный период планируют как отдельный этап со своим сроком, иначе смешанный парк живёт годами без понятного финала.

ЗИП, запас и документация

На время миграции ЗИП и запасные части держат по обоим контурам: для остающегося парка и для нового. Это батарейные модули под критичные позиции, кабели, переходники и при необходимости подменное устройство. Батареи на складе стареют, поэтому учитывают срок и условия хранения. После каждой очереди обновляют однолинейную схему электропитания, схемы размещения в стойках, паспорта, настройки мониторинга и регламенты дежурной смены. Если документацию не обновить, при следующей аварии дежурная смена будет работать по устаревшей схеме.

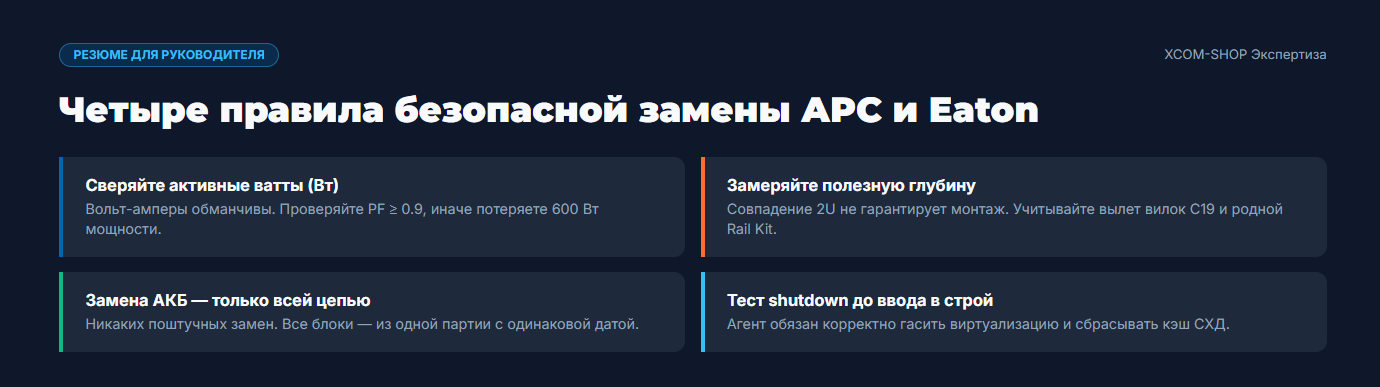

Чек-лист перед закупкой

Параметры устройства:

• Топология не ниже действующей: где было двойное преобразование, там оно и остаётся.

• Активной мощности хватает с запасом от измеренной нагрузки, коэффициент мощности сверен.

• Форма выходного напряжения подходит нагрузке.

• Время автономной работы посчитано от сценария завершения работы.

Обвязка и совместимость:

• Глубина стойки и масса проверены по факту, стоечные направляющие входят в поставку.

• Слот для карты мониторинга свободен, карта мониторинга SNMP и протокол подтверждены, мониторинг проверен тестом.

• Агент корректного завершения работы поддерживает ваши ОС и гипервизоры по документации.

• Батарейные модули дают нужную автономию, их перечень подтверждён производителем.

• Схема сервисного байпаса и подключение шкафа длительной автономии согласованы.

• Разъёмы, кабели и управляемые группы розеток учтены.

Организация замены:

• Очередь замены построена по критичности нагрузки и остаточному ресурсу, окно работ согласовано.

• Норма ЗИП определена для старого и нового контура.

• Характеристики и наличие сверены с поставщиком, дата сверки зафиксирована.

Вывод

Эквивалент ушедшему ИБП определяется совпадением параметров, а не названием линейки или строкой в таблице соответствия. Основная часть рисков при этом сидит не в самом ИБП, а в обвязке: батареях, картах мониторинга, агентах, монтаже, байпасе и кабелях. А замена парка — это управляемый процесс с инвентаризацией, очередями и переходным периодом, а не разовая закупка.

Судя по нашим продажам, многие пока выбирают продлевать жизнь старому парку батареями и точечными заменами. Расскажите, как это устроено у вас: вы уже меняете APC и Eaton очередями или держите парк до последнего? И какой узел обвязки подвёл при замене — батареи, мониторинг, агенты или стойка?
