Микроскоп Qianli GorillaScope 6558 не приближает в одном глазу: причина и ремонт за вечер без запчастей

Коротко. У тринокулярного микроскопа Qianli GorillaScope 6558 (6,5–58×) левый глаз перестал менять увеличение, правый работал. Причина — ослабли крошечные стопорные винты на зубчатом кольце левого канала: кольцо крутилось вхолостую вокруг трубки зума, а сама трубка ушла в крайнее положение. Ремонт — синхронизировать трубку с правой и затянуть винты. Запчасти не нужны, сервис не нужен. Описания разборки этой модели и такой поломки я не нашёл ни на русском, ни на английском, поэтому пишу подробно.

Симптом

• В левом окуляре при повороте ручек зума размер картинки не меняется; в правом — меняется.

• Обе ручки зума крутятся свободно, внутри ничего не стучит.

• Если поменять окуляры местами, беда остаётся в левом канале — значит, дело не в окуляре.

Если у вас так же — скорее всего, это та же поломка.

Что понадобится

Крестовая отвёртка, маленькие шестигранники (стопорные винты — примерно M2), Torx, маркер, телефон, чтобы фотографировать каждый шаг. По желанию — фиксатор резьбы слабой силы (синий) или капля лака.

Разборка

Фотографируйте каждый шаг: винты разной длины.

1. Снять крестовину крепления к штативу: 4 длинных винта и 4 втулки.

2. Снять пластиковую накладку с X сзади (4 винта с потайной головкой), 2 самореза спереди над тубусом, 2 сзади у тубуса, 2 на крышке с X сверху.

3. Ручка зума: под крышечкой с надписью «6.5~58» — 2 винта, которые держат ручку на оси. Снять ручку.

4. Под ней — боковая алюминиевая накладка с красной меткой, под ней серая внутренняя крышка на защёлках. После неё снимается оболочка (4 угловых винта), и механизм зума виден. Центральные винты в металлической плите не трогайте — они держат оптику.

Как устроен зум

Ручки сидят на одном сквозном валу. На валу латунный диск с поролоном (по всей видимости, фрикцион) и шестерня, которая крутит зубчатые кольца обоих каналов.

1 — конец вала, 2 — шестерня вала входит в зубчатое кольцо канала.

Каждое зубчатое кольцо надето на латунную трубку зума и держится на ней стопорными винтами без головки (короткие, с плоским концом). Выше стоит чёрное кольцо со своим винтом — это неподвижная деталь, оно и должно стоять. Внизу у трубки зума косая прорезь со штырьком: поворачиваешь трубку — штырёк едет по прорези и двигает линзы.

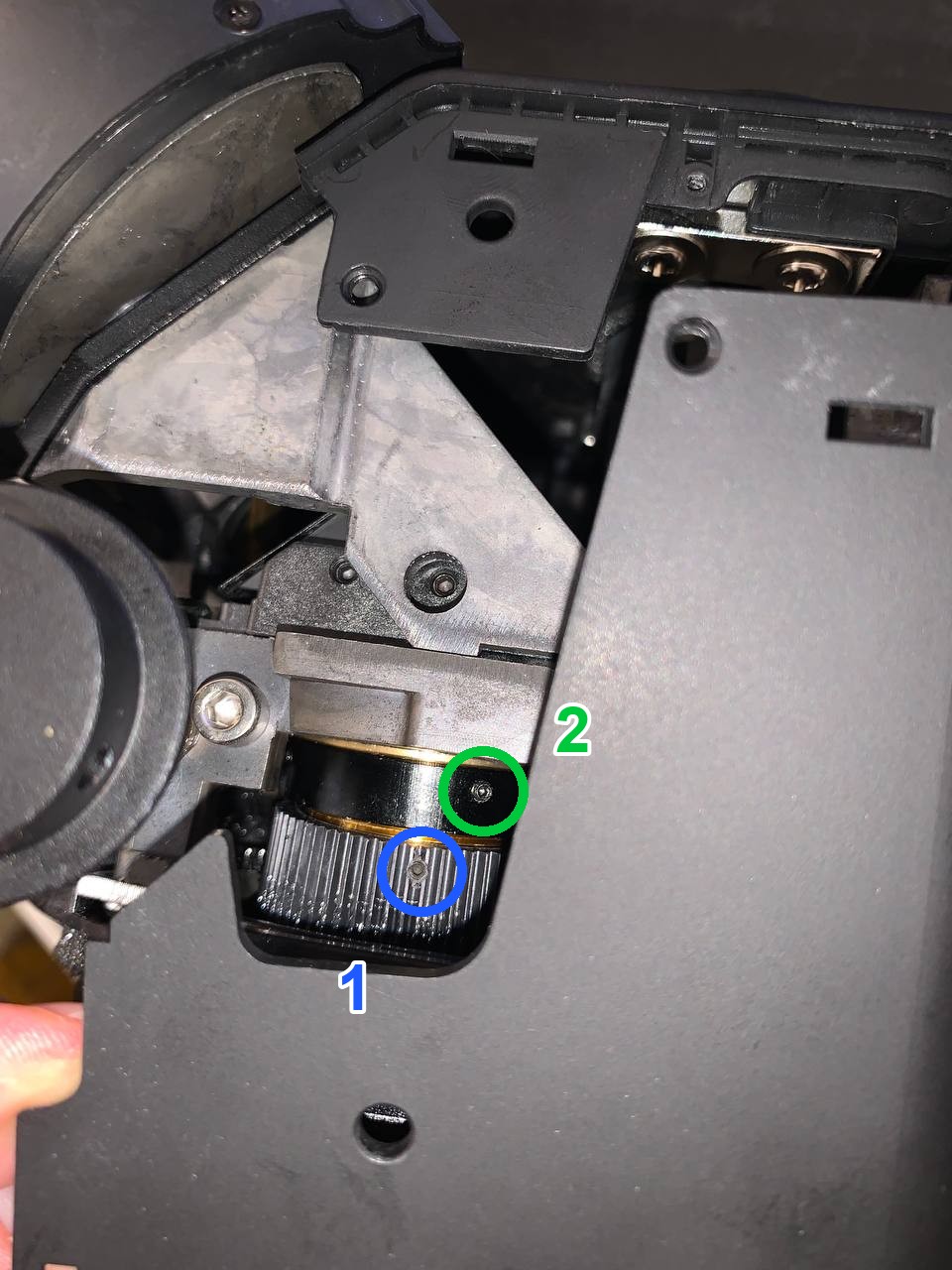

1 — стопорный винт зубчатого кольца, 2 — винт неподвижного чёрного кольца.

Диагностика: где разрыв

1. Покрутите вал и посмотрите, крутится ли зубчатое кольцо больного канала. Крутится — вал и шестерня целы.

2. Поставьте маркером метку на зубчатое кольцо и рядом на латунную трубку. Покрутите ручку. Кольцо уехало, а метка на трубке стоит — это и есть поломка: кольцо не держит трубку.

3. Проверка, что линзы целы: снимите низ (объектив) — будут видны обе латунные трубки с прорезями. Поверните трубку больного канала рукой. Крутится, штырёк ходит по прорези — механизм линз исправен, вскрывать барабан с линзами не нужно.

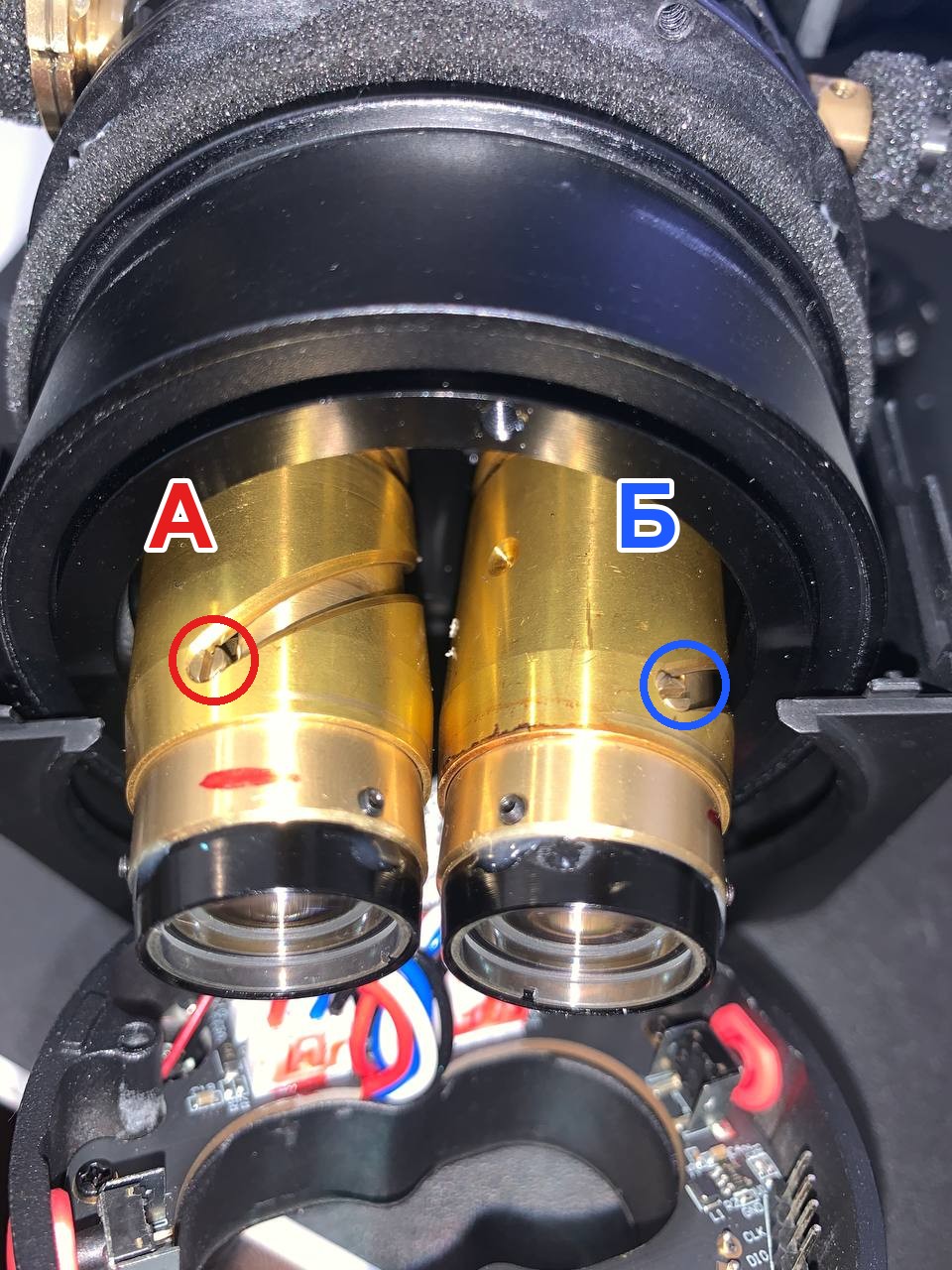

А — трубка левого (больного) канала, штырёк стоит в самом конце прорези; Б — правая трубка.

Ремонт

1. Обе ручки зума — в упор на минимум (6,5×; на шкале ручки 0,65).

2. Трубку больного канала повернуть рукой в то же крайнее положение, что и у исправной: штырьки на одной высоте.

3. Затянуть стопорные винты зубчатого кольца. Капля фиксатора слабой силы или лака — чтобы не ослабли снова.

4. Собрать в обратном порядке. Крышки ручек поставить так, чтобы на упоре минимума против метки стояло 0,65.

5. Проверить: размер картинки в обоих глазах одинаковый на минимуме и на максимуме.

6. Настроить окуляры: на максимальном увеличении навести резкость фокусом, затем на минимальном подкрутить диоптрийные кольца окуляров, каждый глаз отдельно.

Тупики, в которые я зашёл, — чтобы вы не тратили время

• Под латунным диском на валу торчит винт без головки, похожий на выпавший. Он вкручен, это часть конструкции.

• Чёрное кольцо с золотой полоской не крутится на обеих сторонах — так и должно быть.

• Ослабление винта чёрного кольца ничего не дало (верните его на место).

• Затягивать винты зубчатого кольца до синхронизации трубок бесполезно: кольцо намертво схватит трубку в случайном положении, и каналы будут приближать по-разному.

Почему так случилось и как не повторить

Скорее всего, зум много раз докручивали с силой за упор, и стопорные винты маленького зубчатого кольца не выдержали — это моя версия, не доказано. Совет: в крайних положениях зум не дожимать.
