Предок всех домофонов. Как работает подъездный кодовый замок?

Я уже десятки раз рассказывал о различных ключах, домофонах, считывателях и прочих электронных устройствах, призванных ограничивать доступ в подъезды и прочие тому подобные помещения, однако механические кодовые замки упорно оказывались где-то в стороне. Тем не менее, они тоже внесли значимый вклад в историю таких железок, так что наконец решил рассказать и о них.

Итак, сегодня посмотрим на то, как устроены и как работают кодовые замки, закрывавшие наши подъезды в девяностые и нулевые. Узнаем, как они устроены и работают и что в них есть интересного, а заодно увидим то, чего никто ещё не показывал.

❯ Суть такова

В комментариях к посту про советский учрежденческий электронный кодовый замок товарищ @Tomasina предложил рассказать ещё и про их механических собратьев. И действительно, в своё время (ориентировочно, в конце девяностых) такие штуки были невероятно популярны, а ставились на десятки подъездов во всех городах нашей необъятной. Масштабы их распространения были поистине фантастическими: в каких‑то городах никто никогда не слышал о «Цифралах», где‑то в диковинку «Элтисы» или «Факториалы», но то, что вы увидите дальше, было решительно везде.

Но для начала — немного истории. Изначально никаких кодовых замков на наших подъездах не было и в помине. Большинство дверей вообще были ни на что не закрыты.

Кое-где замки на двери подъездов всё же ставились.

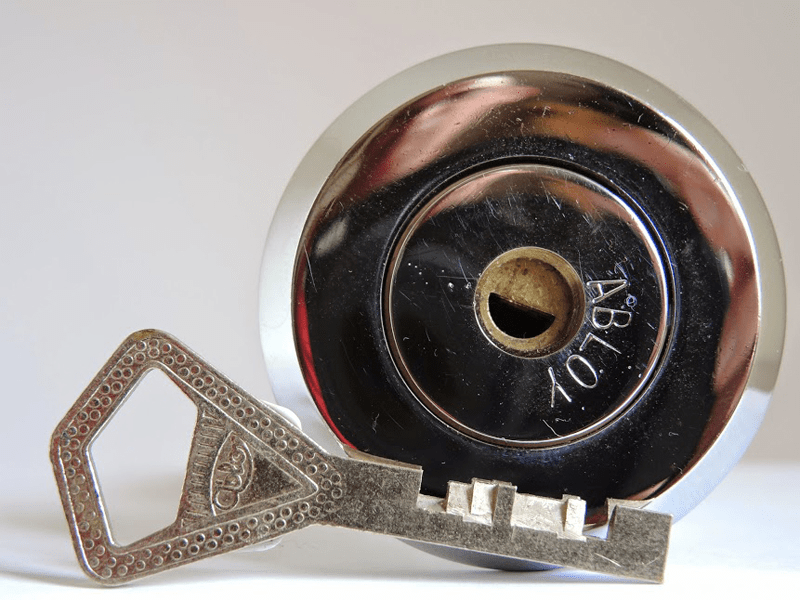

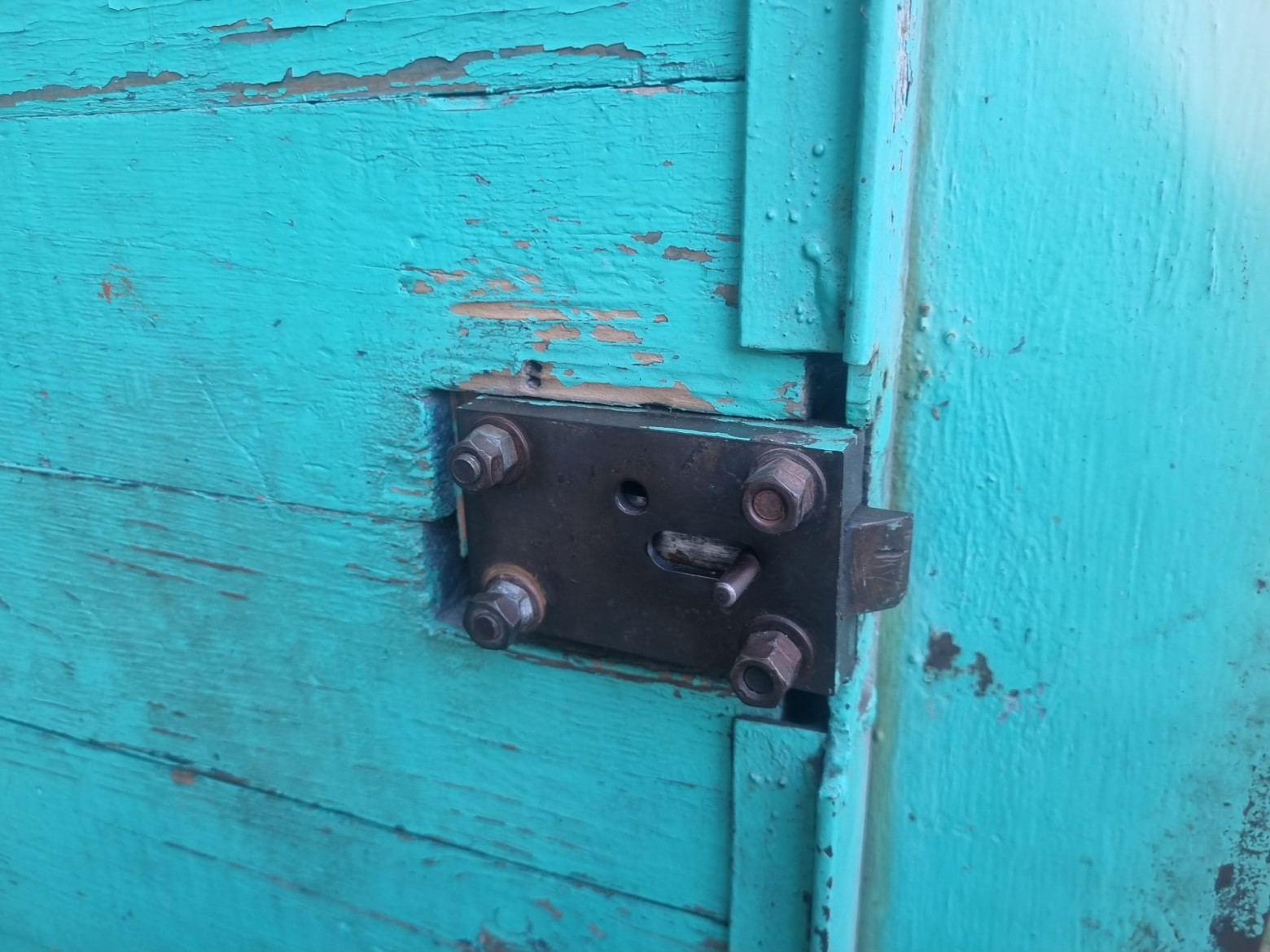

Обычно это были вот такие дисковые, под характерного вида полукруглый ключ.

Такие замки выпускаются и сейчас, правда, конечно, подъезды на них уже не закрывают.

Где-то стояли ещё более банальные английские замки.

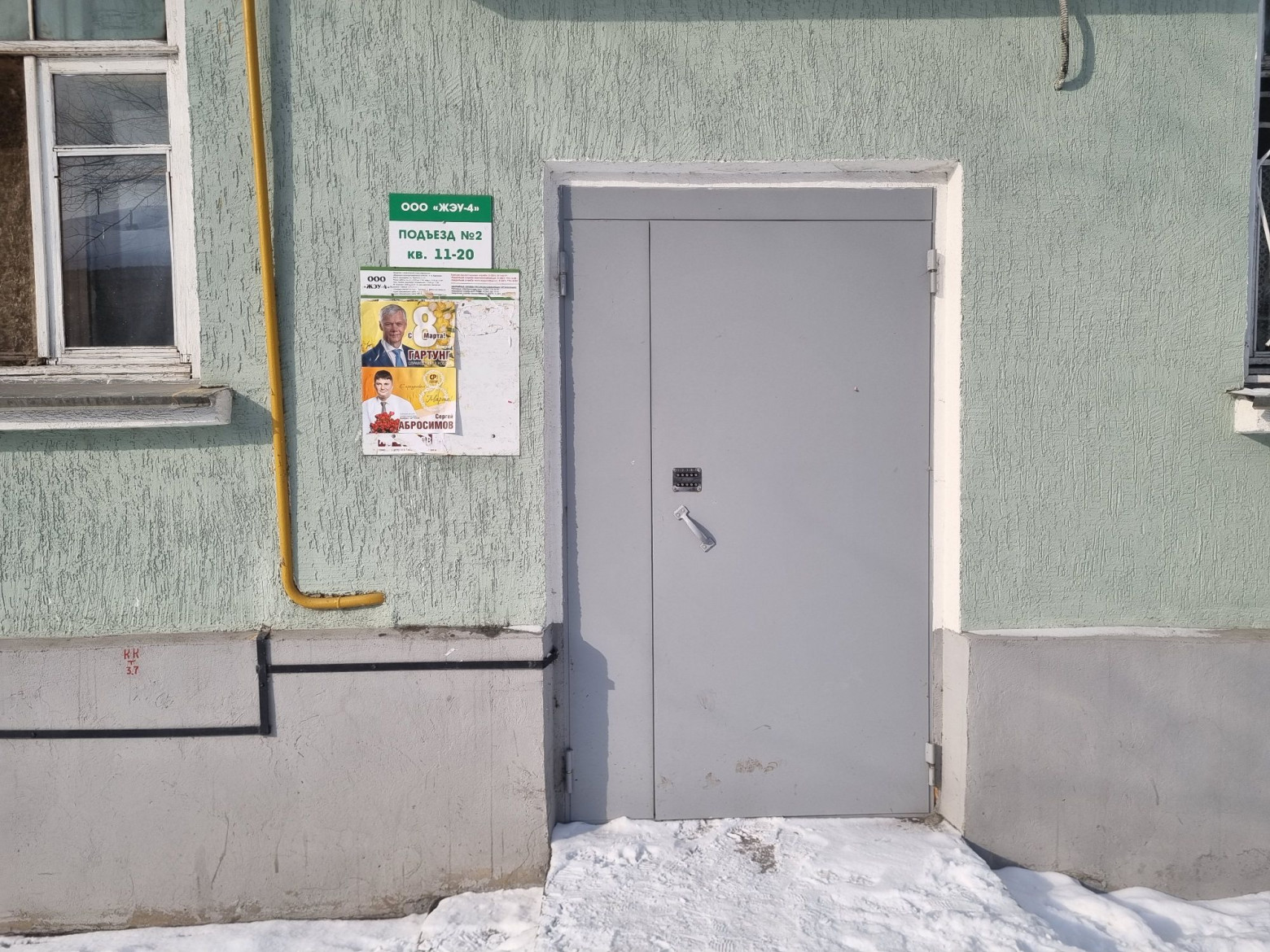

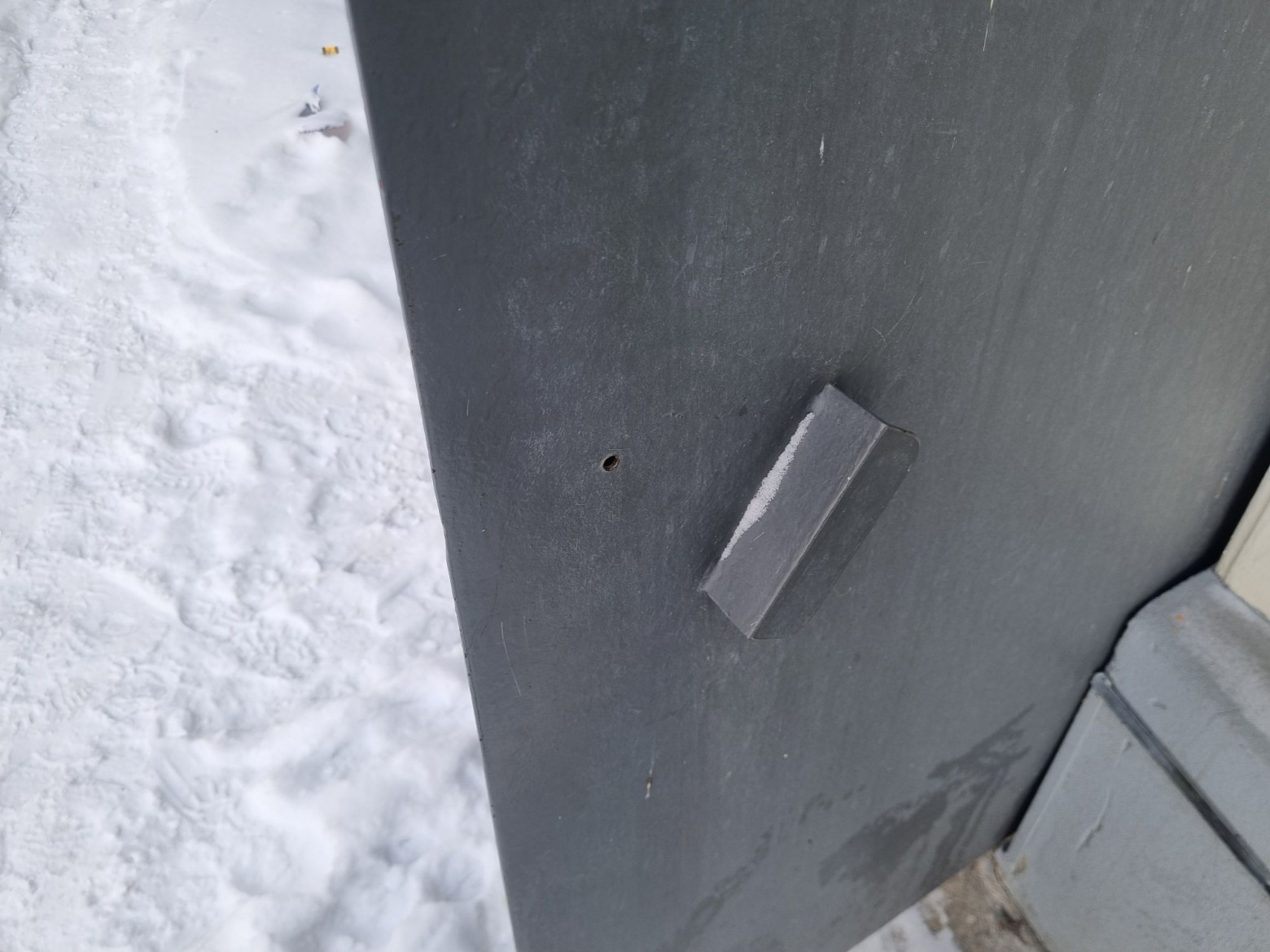

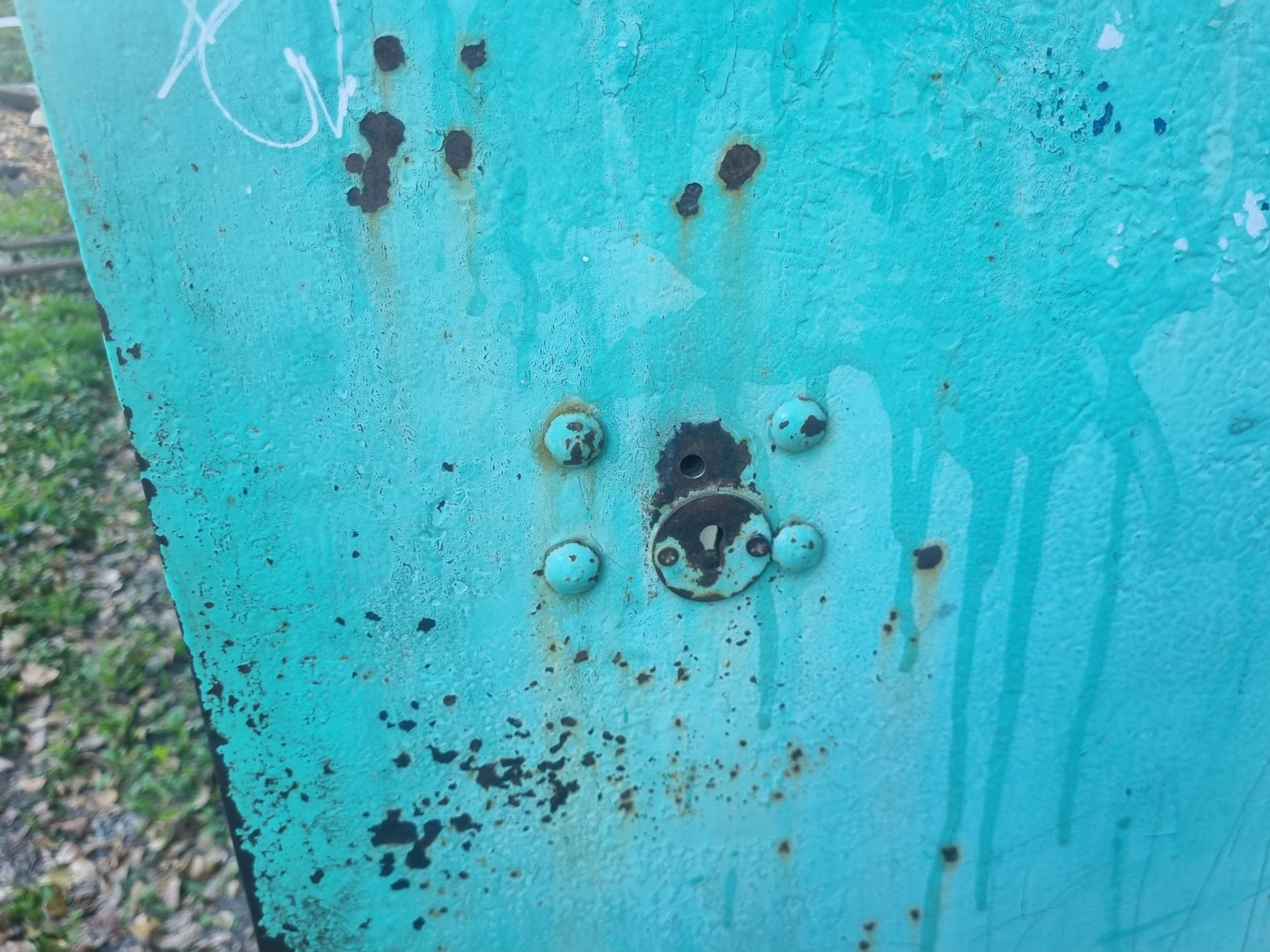

Конкретно на этой двери он уже заменён дисковым, но характерного вида накладка ещё осталась.

Но всё же замок с ключами от подъезда — штука неудобная. Посетителей надо встречать внизу, выйдя вынести мусор и забыв в спешке ключи, можно несколько часов провести на морозе.

Частично это решалось дублированием кнопок звонков на подъездной двери.

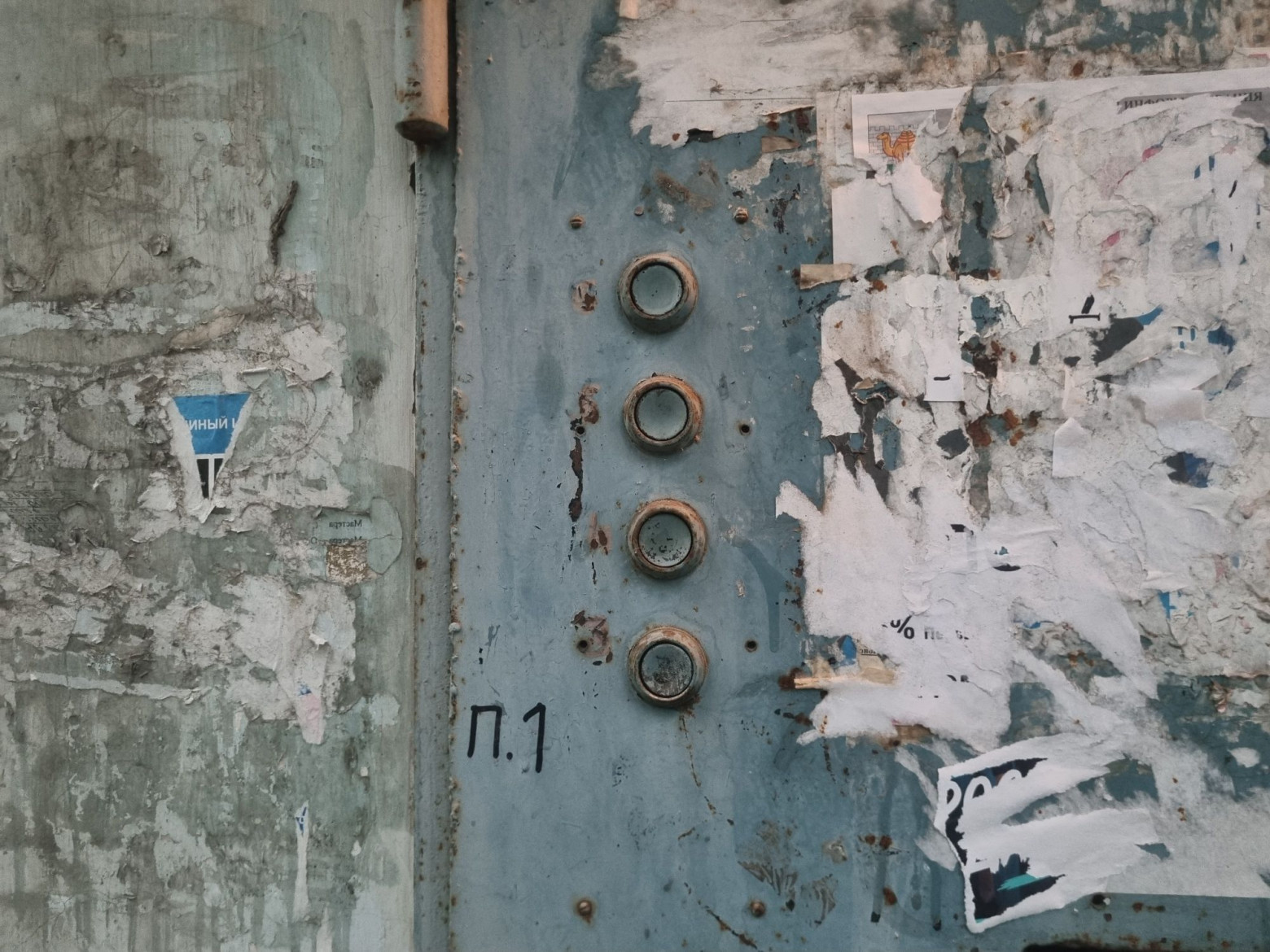

Вот тут кто-то заморочился и врезал кнопки КЕ 011 прямо в полотно двери.

Обратная сторона.

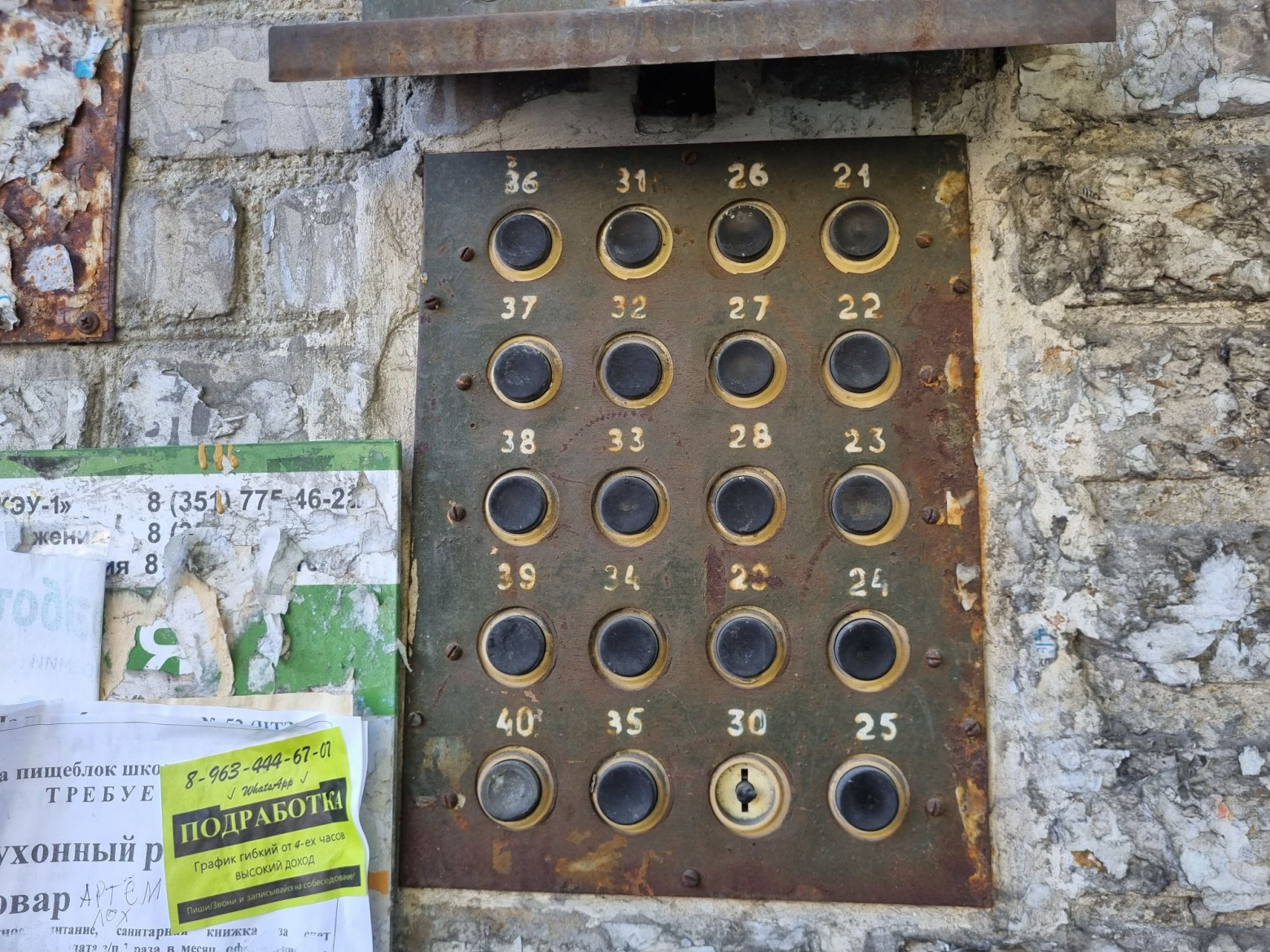

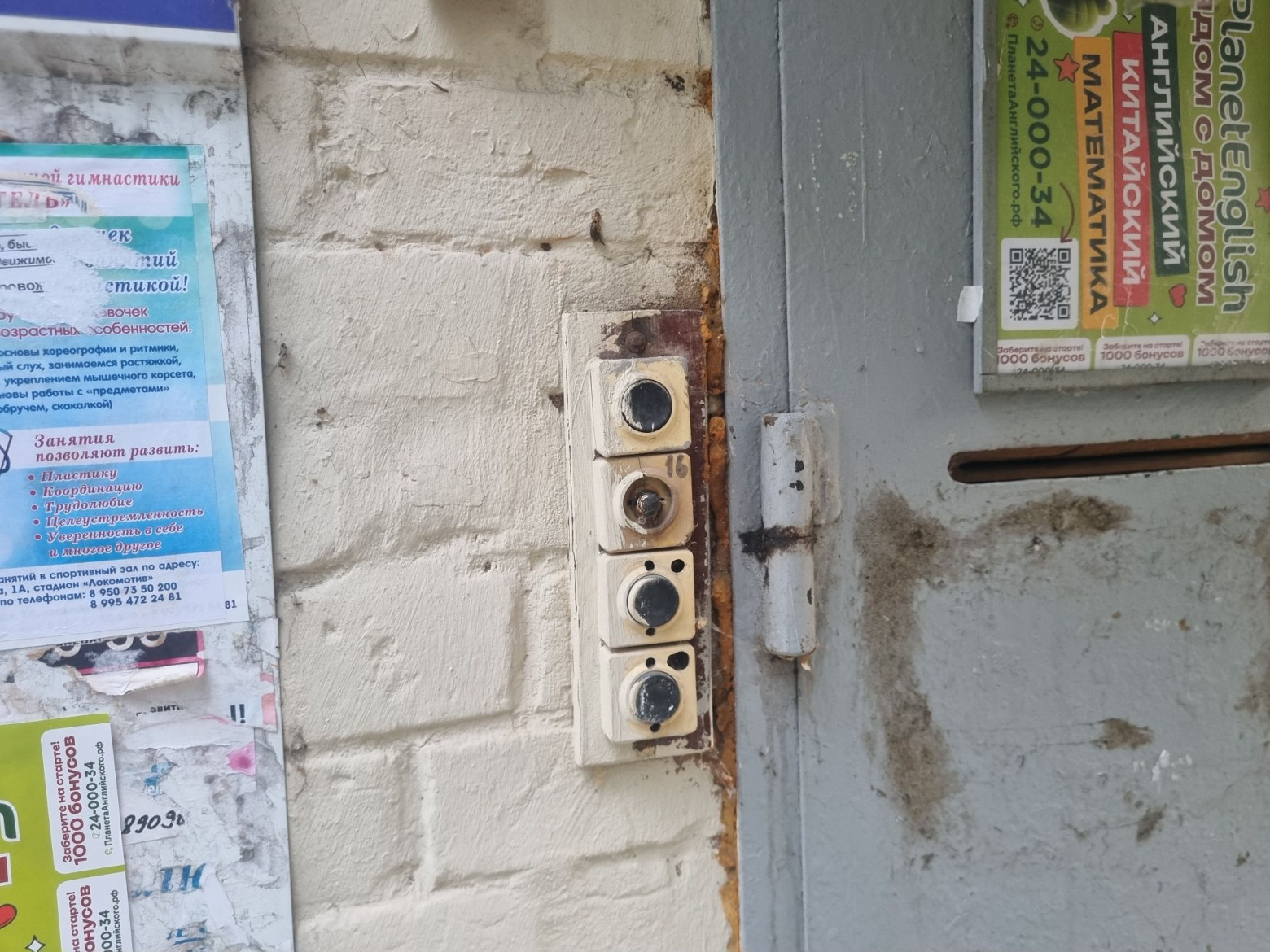

Встречалось такое не только в малоэтажных домах. Вот такого же назначения панель на подъезде пятиэтажки.

Но всё же такой вариант был не очень удобным. И вот, в конце восьмидесятых, примерно в то же время, что и первые советские домофоны, был создан первый подъездный кодовый замок. К сожалению, понятия не имею, кто именно и где разработал данное устройство и на каком заводе они выпускались. Модель этого изделия тоже осталась загадкой.

Выглядел такой замок как панель с двумя рядами кнопок и рычагом, который для открытия надо было потянуть вниз или повернуть (варианты конструкции разные, суть одна).

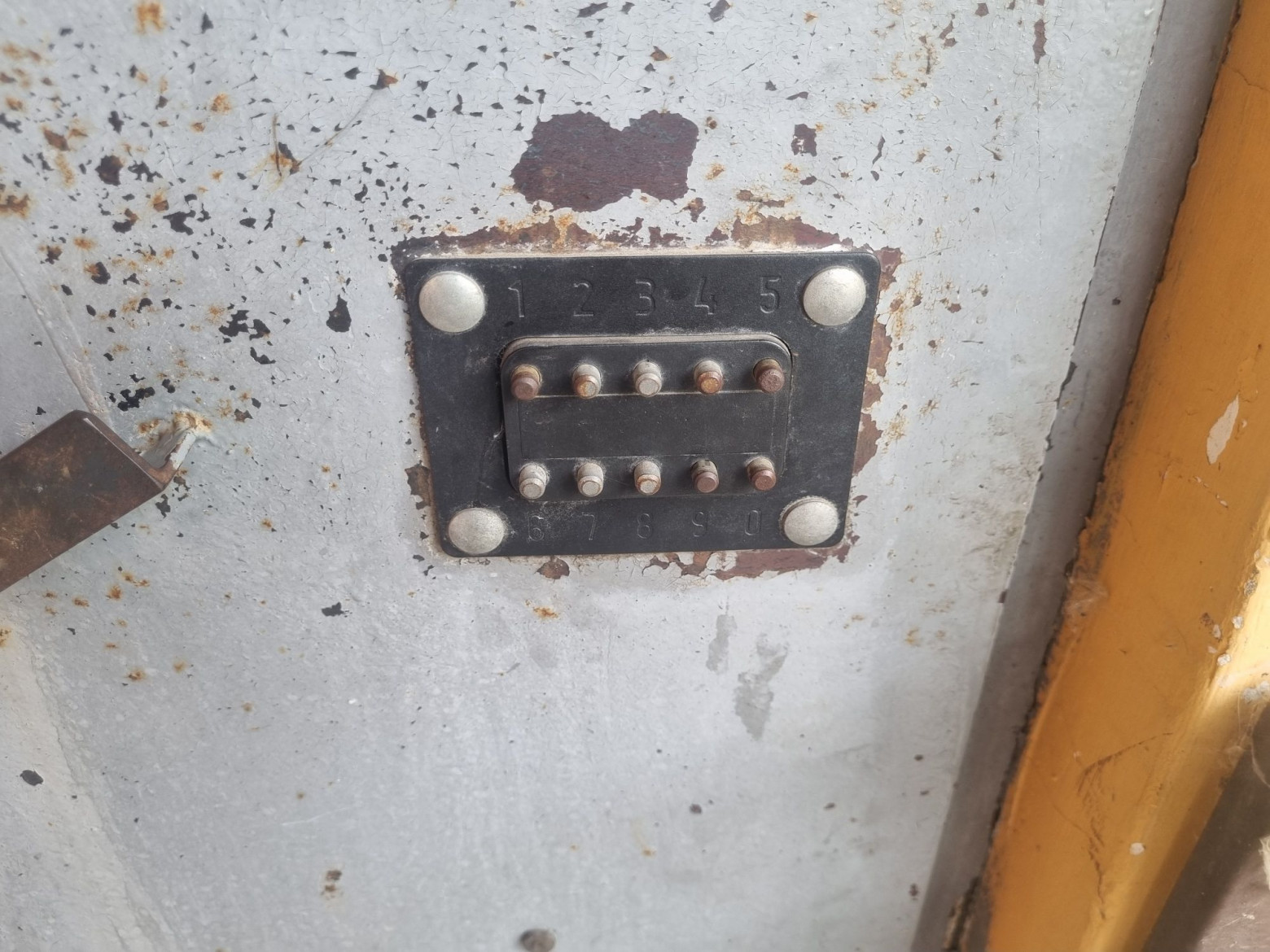

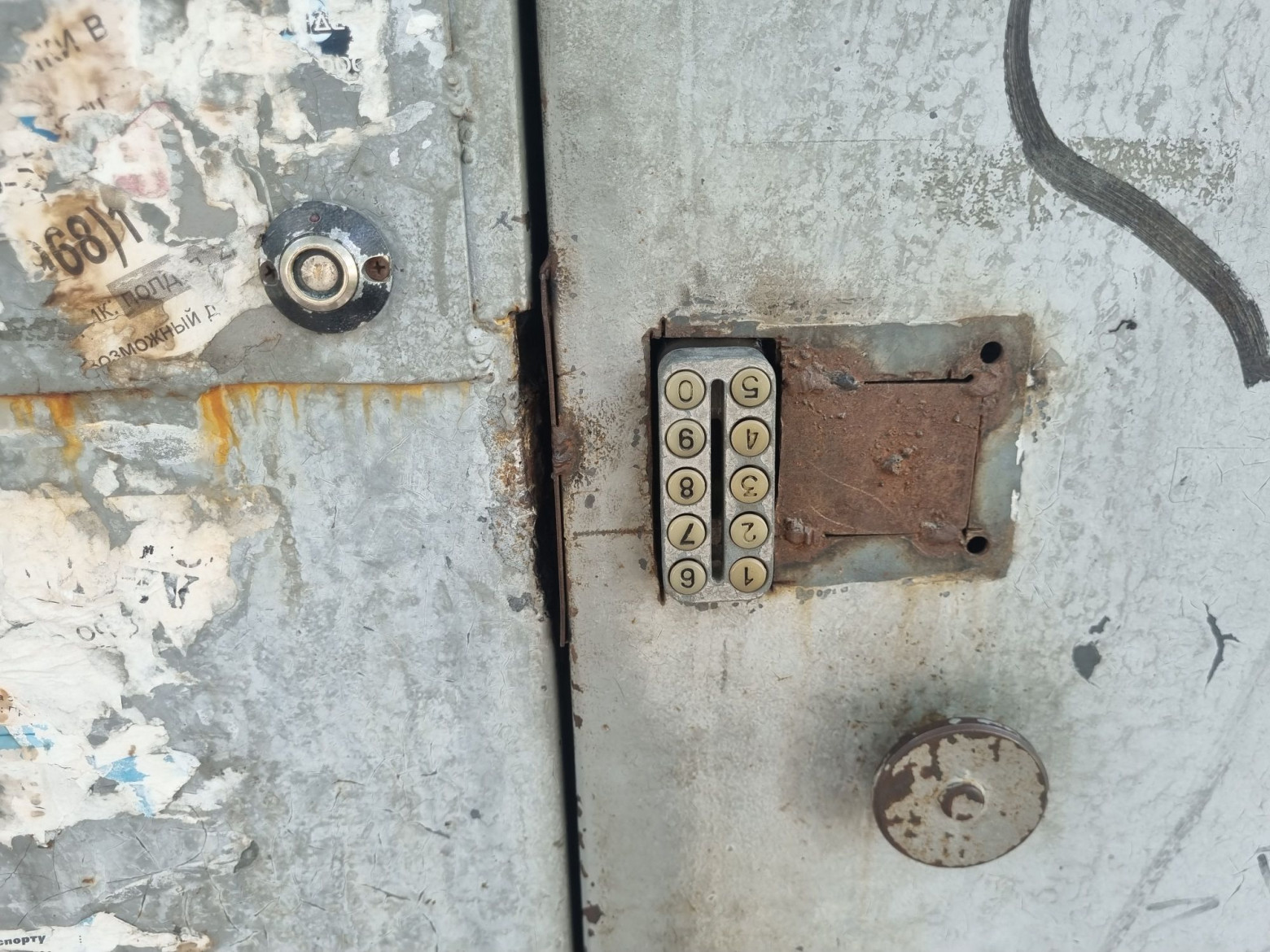

Самое популярное исполнение выглядело так.

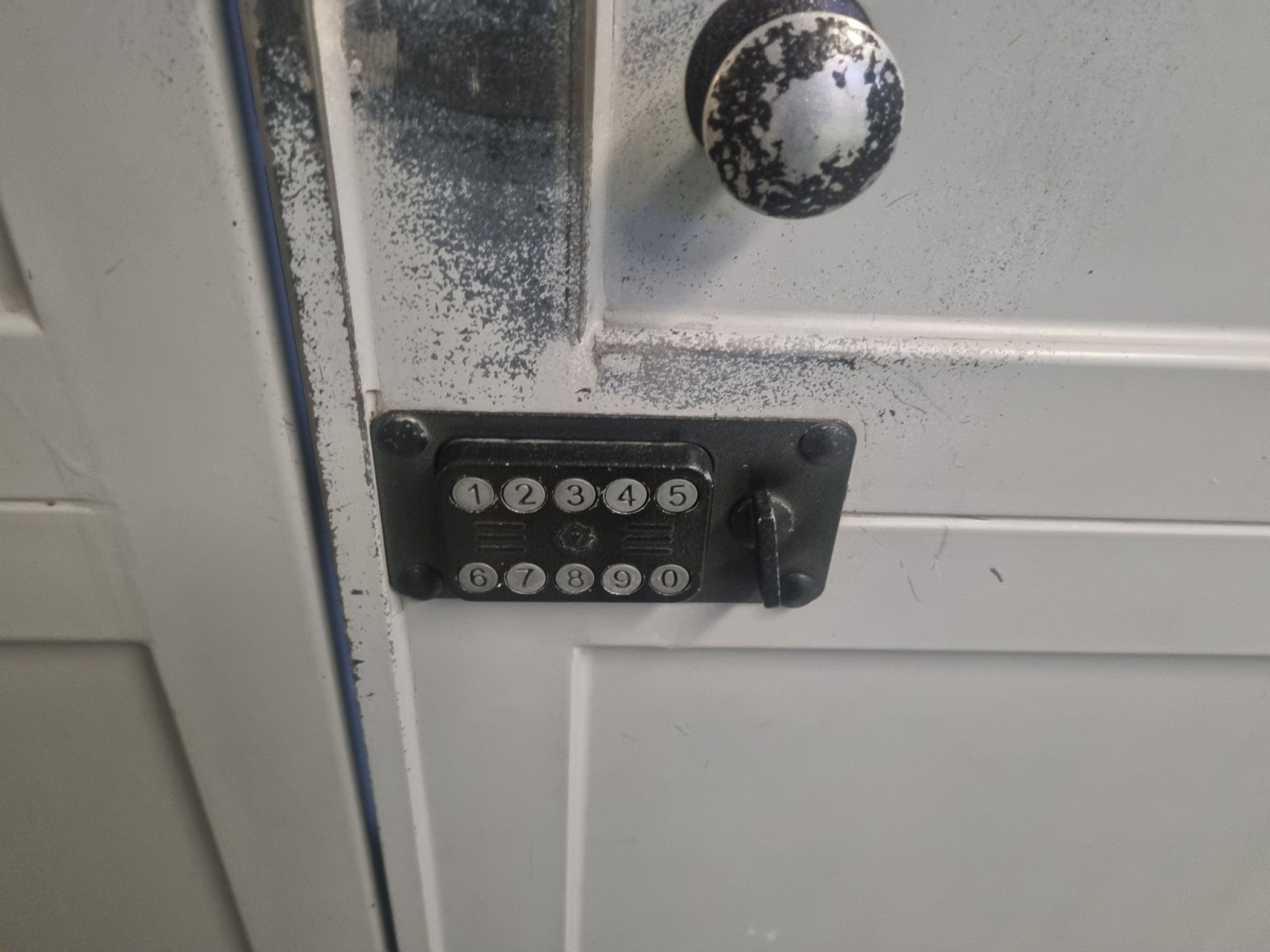

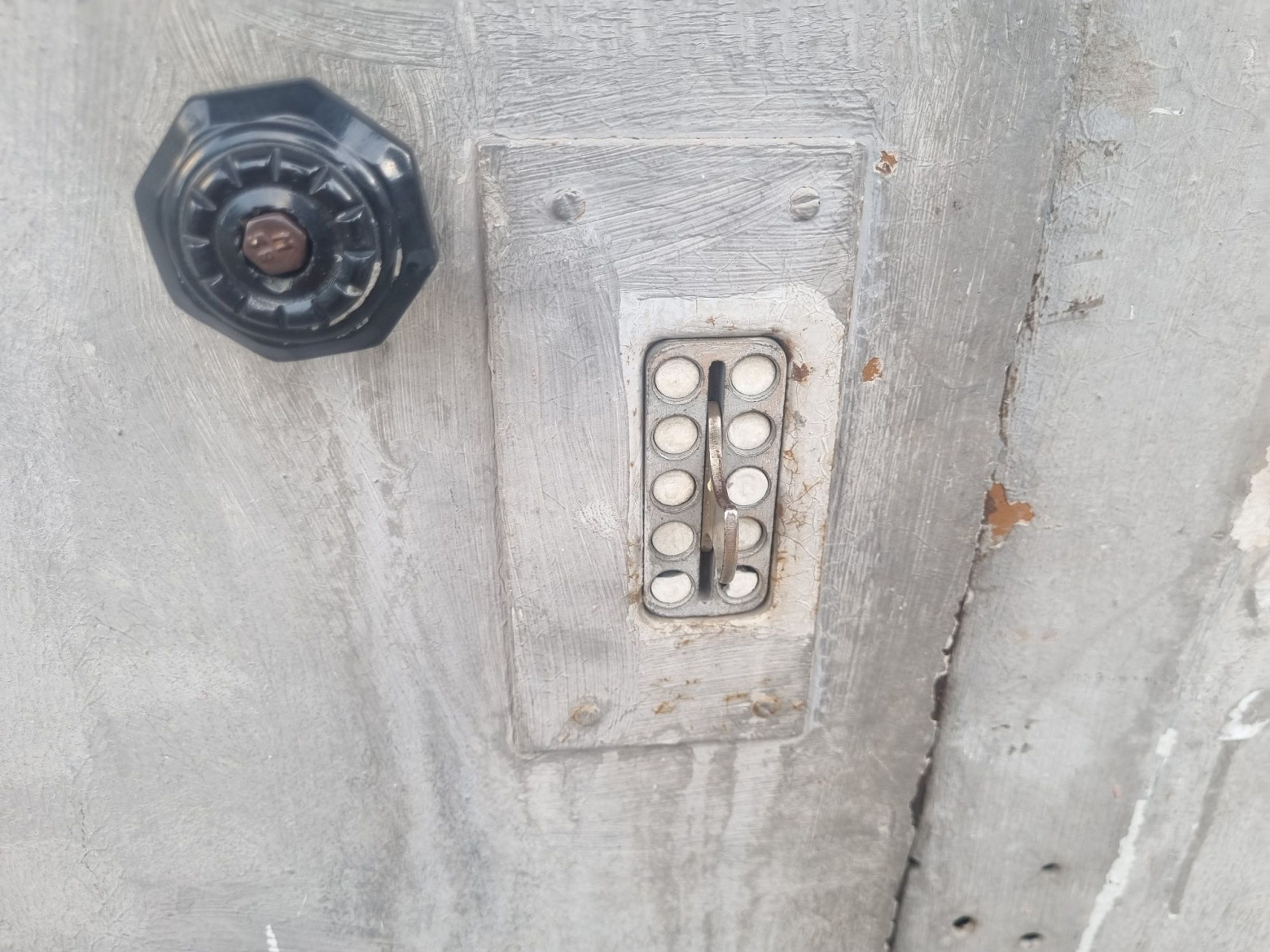

А вот это как раз более редкий вариант с поворотным рычагом.

К сожалению, конструкция оказалась довольно неудачной. Кнопки заедали (возвратные пружинки в них довольно слабые), рычаг забивался грязью, смазка замерзала на морозе. В городах с суровыми зимами данное изделие не прижилось вообще. До наших дней сохранилось рабочих таких замков всего единицы.

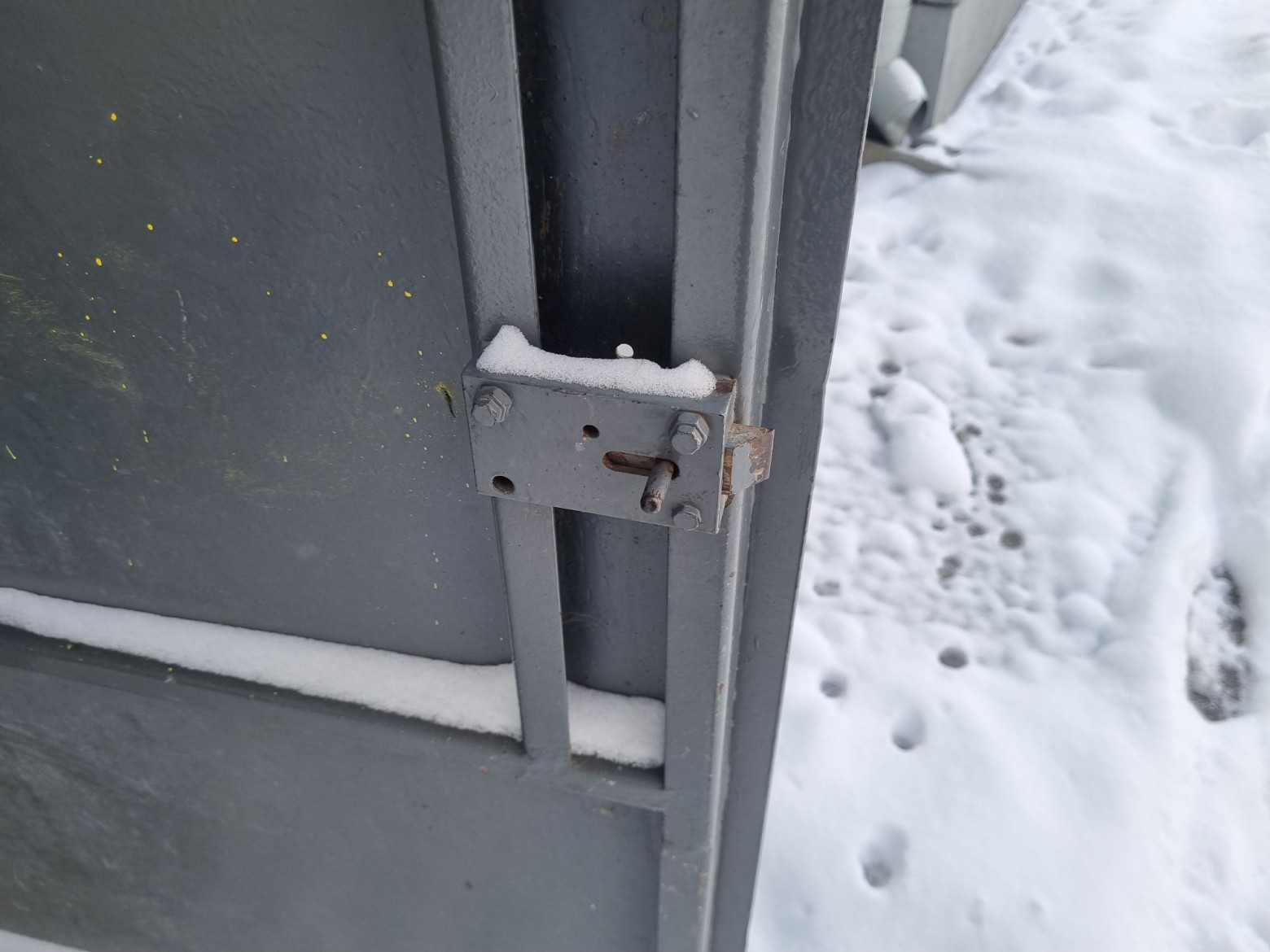

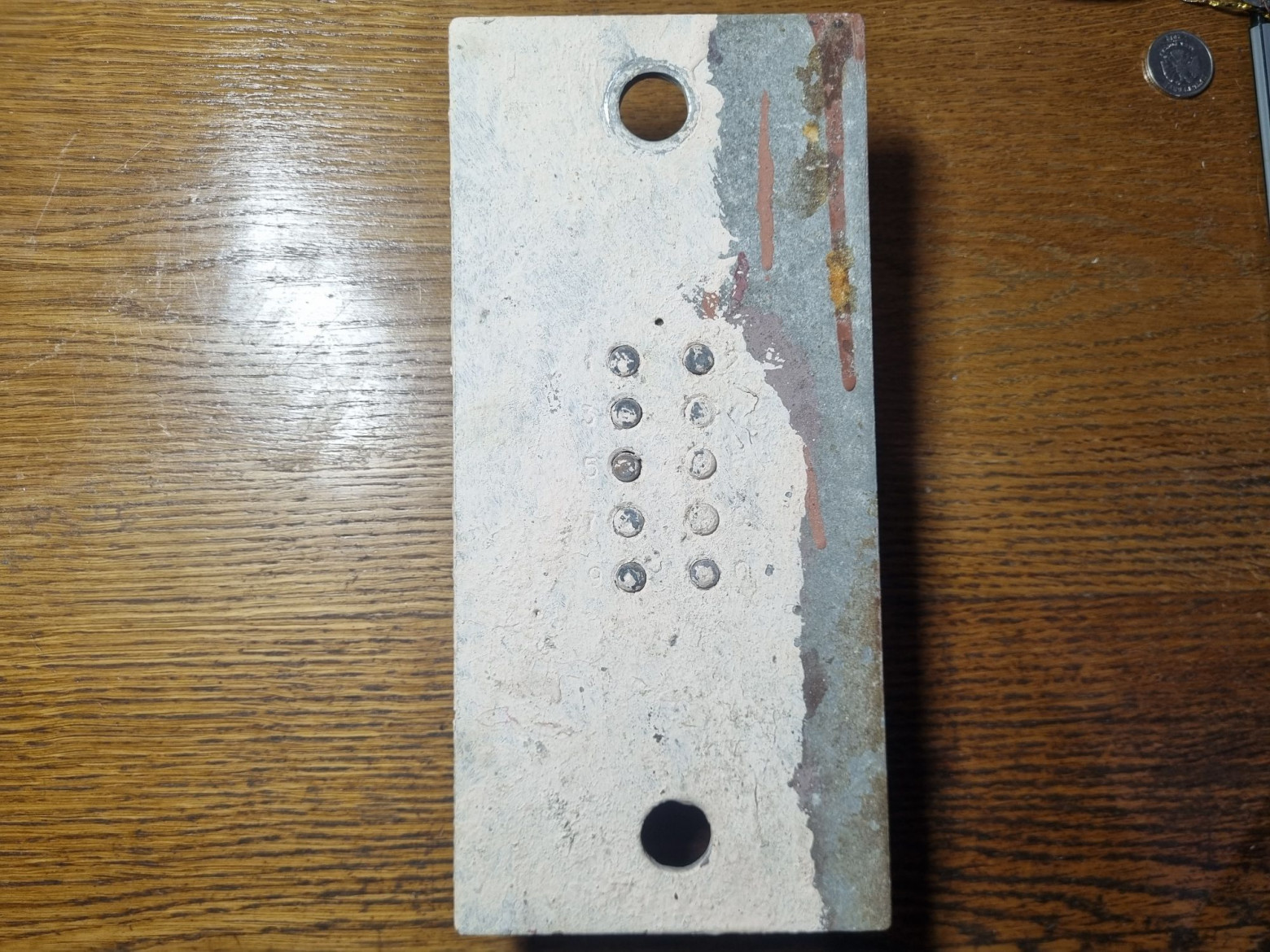

На старых домах ещё можно встретить такие, но у нас в Челябинске все, какие я смог найти, давным-давно сломаны.

По-настоящему прорывной оказалась разработка первой половины девяностых.

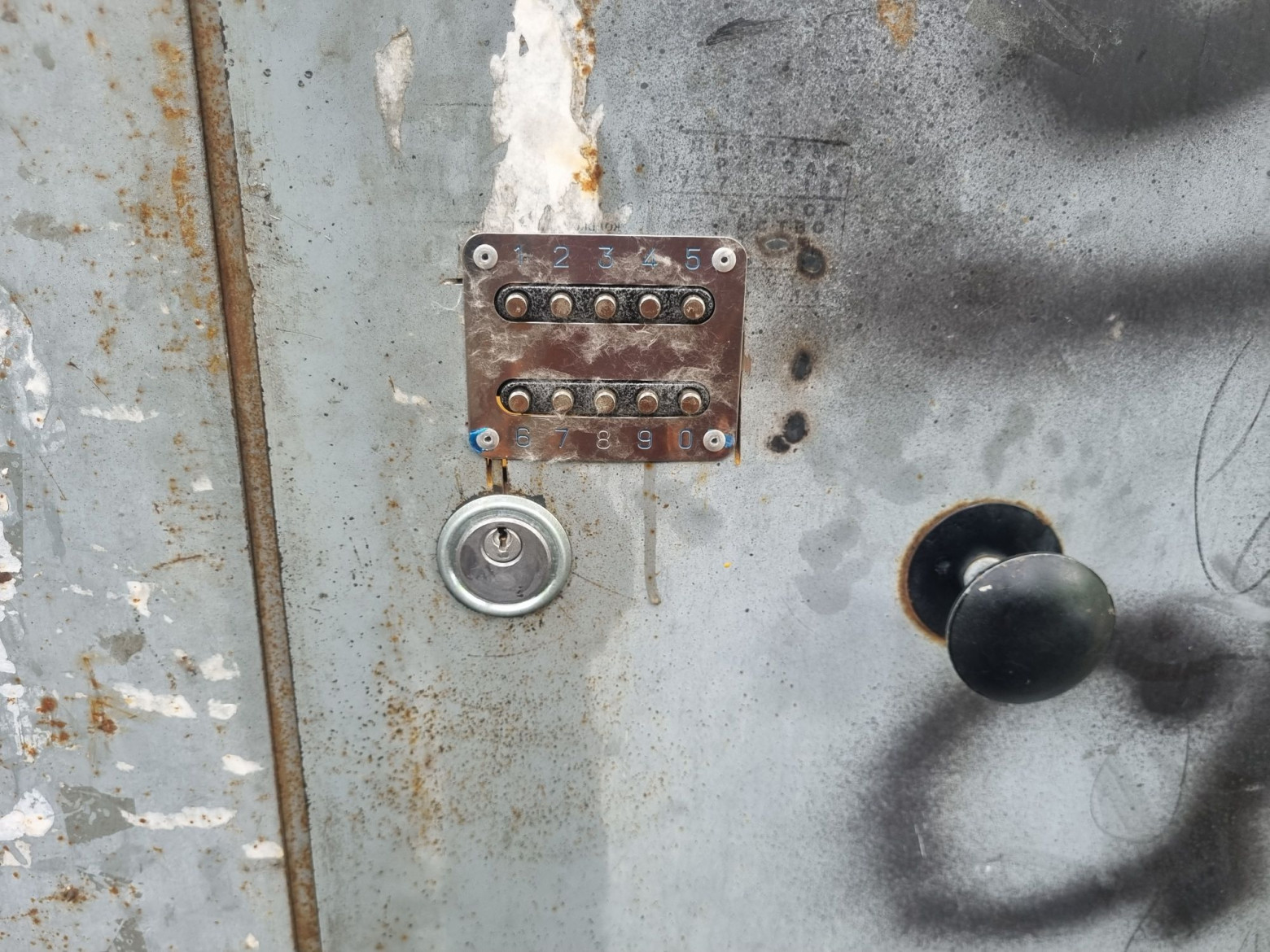

Ею стал замок ЗКП-1 от завода «Меттэм» (бывшего завода «Молот») в Балашихе. Девайс сильно изменил внешний вид и лишился рычага. Штука стала сильно надёжнее и проще в использовании. Теперь не надо было оттягивать рычаг, после нажатия нужных кнопок замок открывался сам. Поломки тоже сильно сократились, а замок стал ещё более суровым, чем его советский предшественник.

Железка оказалась настолько удачной, что производятся они и по сей день, хотя и немного изменили конструкцию (к большому сожалению, в сторону удешевления).

Так же, как и с прошлым замком, их тоже существовало несколько разновидностей с идентичной конструкцией, видимо, производившихся разными заводами.

До сих пор такие замки много где стоят и работают. Помимо подъездов их широко ставят на разные нежилые помещения вроде служебных входов в торговых залах магазинов.

Эти две железки — по сути два самых распространённых типа кодовых замков в нашей стране. Их-то мы и будем рассматривать.

❯ Обзор оборудования

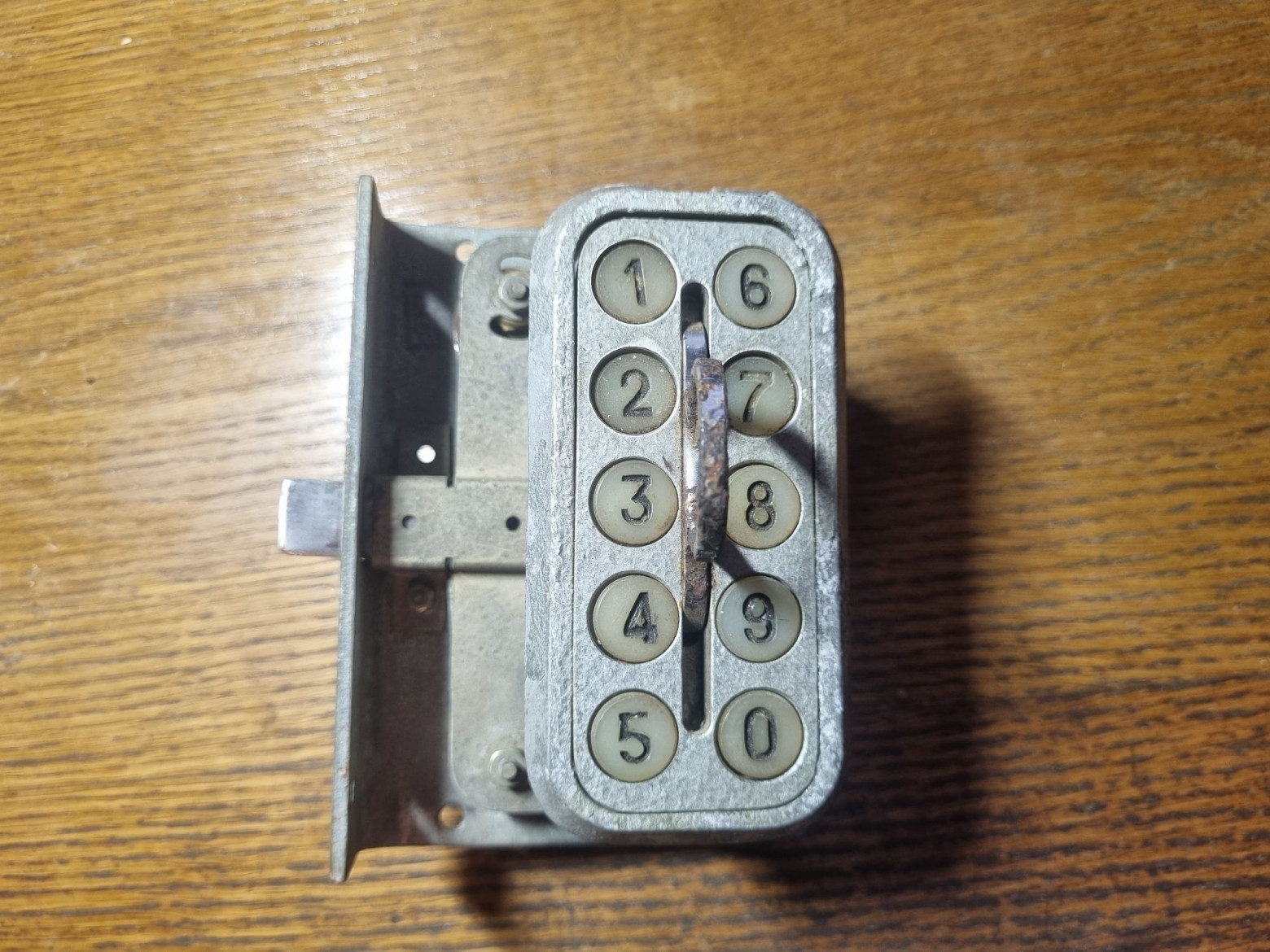

Первым на очереди будет советский замок.

Экземпляр многое повидал на своём веку, но всё ещё исправен. Хотя, конечно, мойка, чистка и смазка не будут ему лишними.

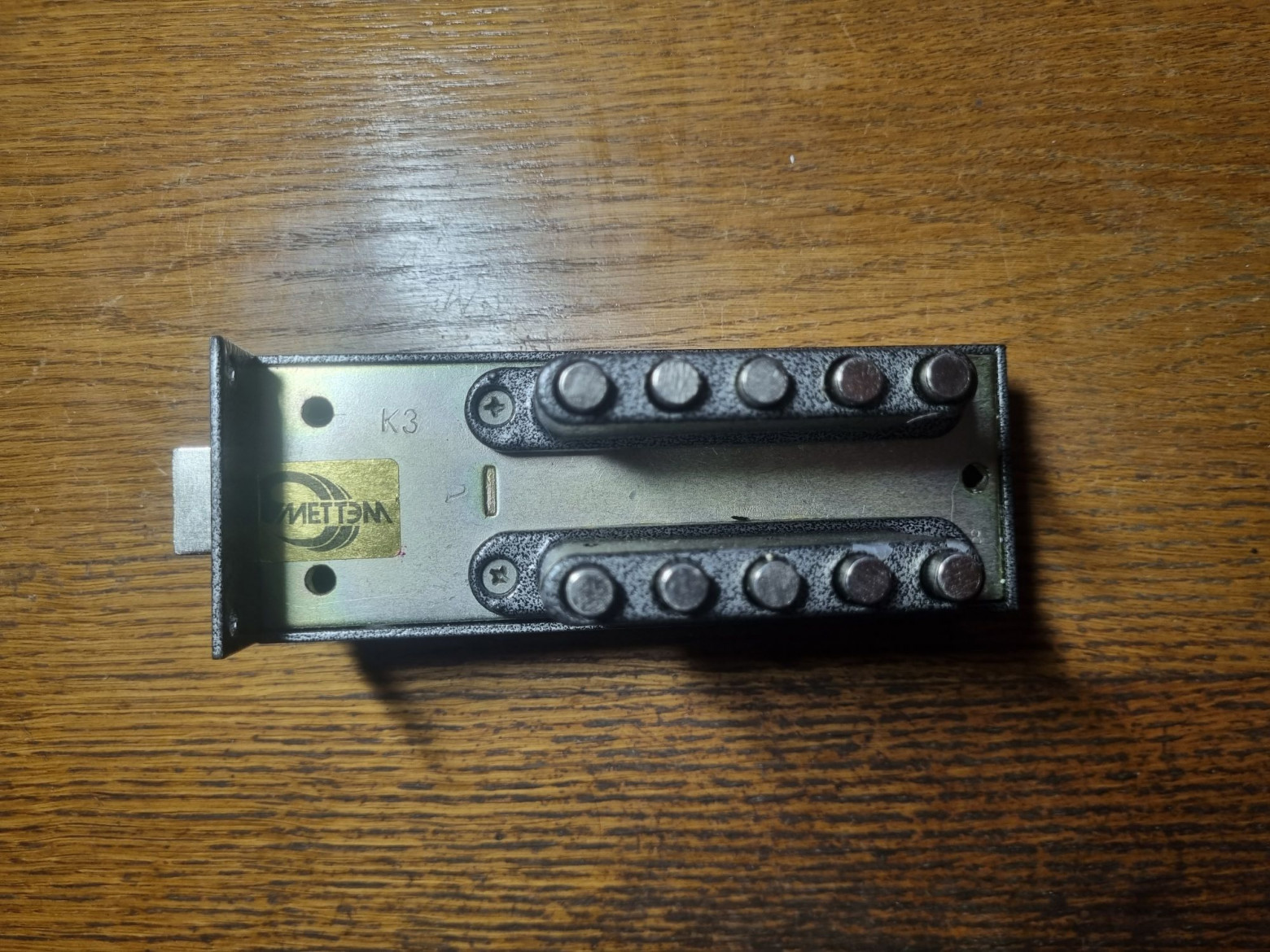

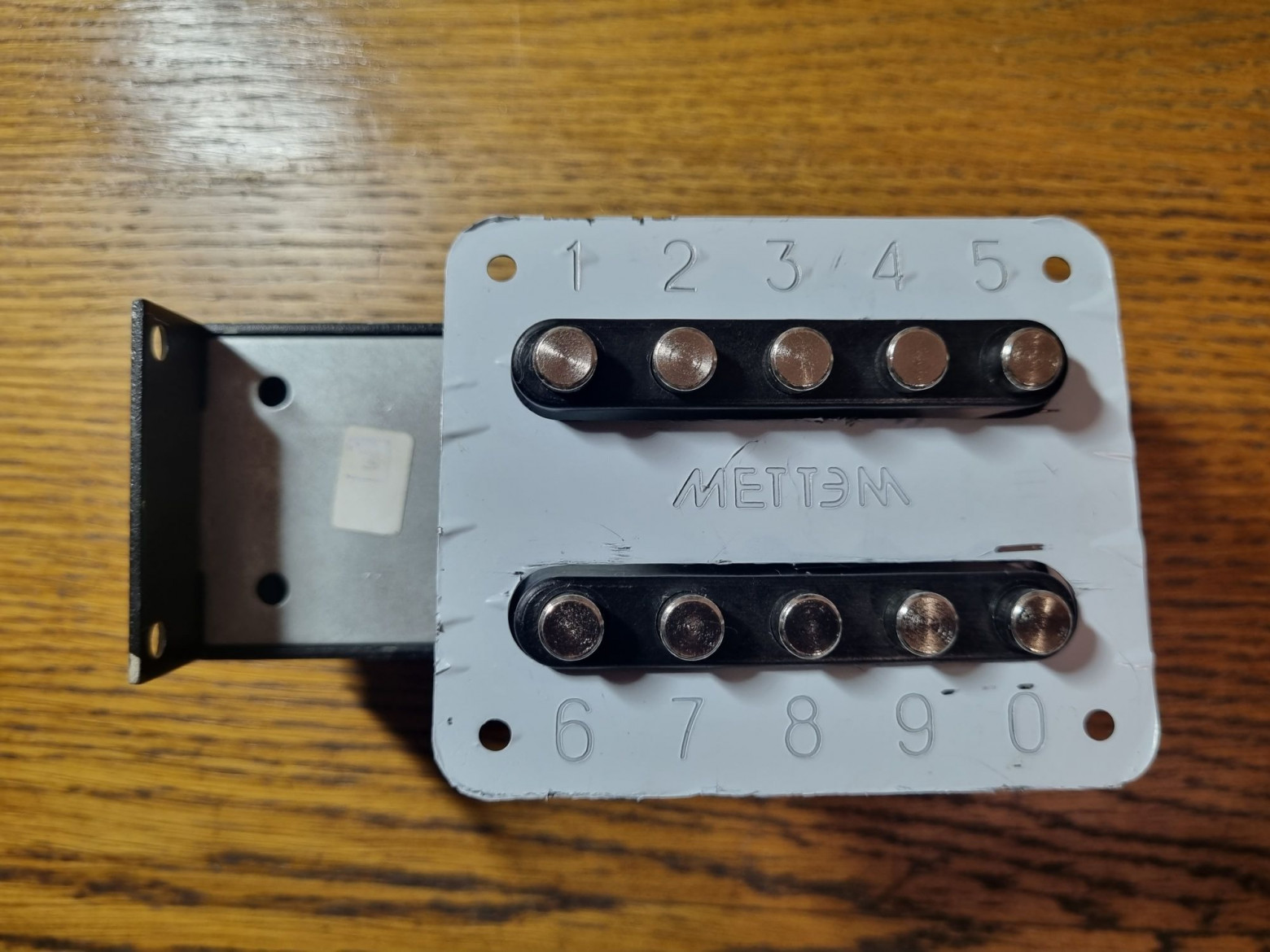

Тот самый Меттэм.

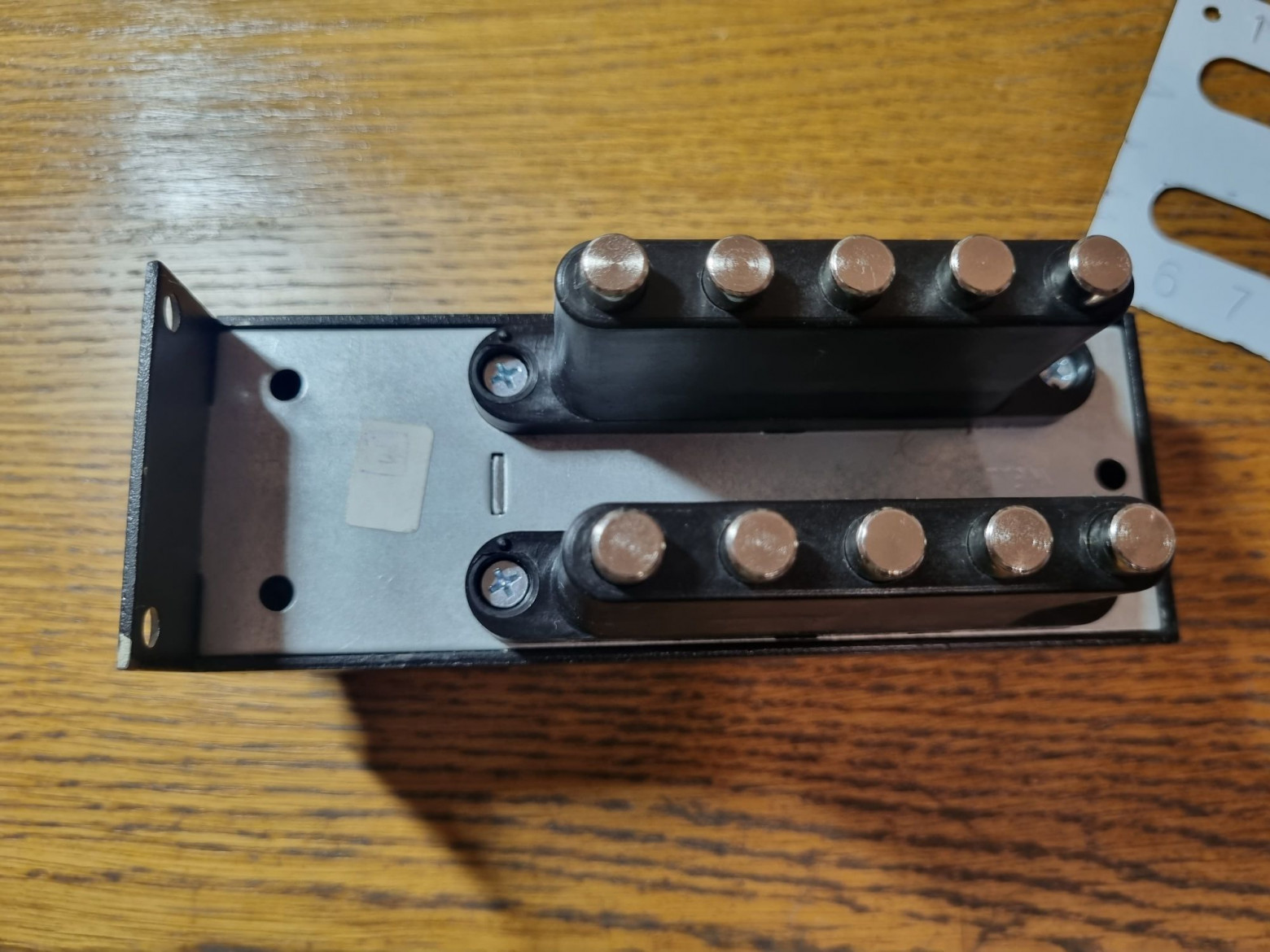

А это он же, но поздний, выпущенный в начале 2020-х.

Корпуса блоков кнопок у него на этот раз сделаны не из силумина, а из пластика. Вместо молотковой эмали корпус покрыт порошковой краской.

А вот этот замок на подъезды никогда не ставился. Но, раз уж начали обсуждать старые механические кодовые замки, не будет лишним показать и его.

Это ЗКМ-1 производства завода «Сибприбормаш». Предназначался он для защиты гаражей, складов, промышленных и служебных помещений. Открывается он как «традиционный» лимбовый замок — поворотом спецключа в разные стороны.

❯ Советский замок

Перейдём к старому типу.

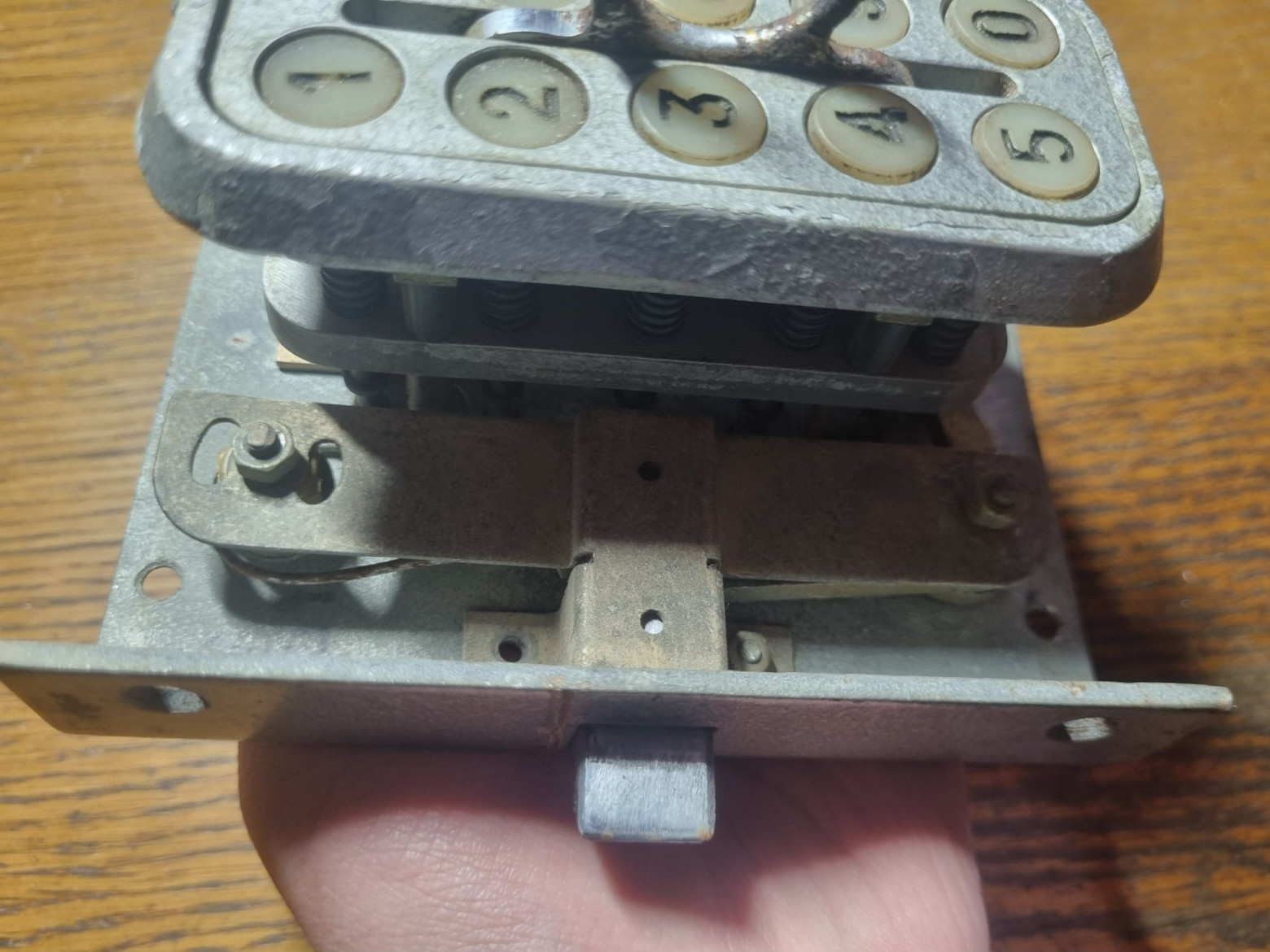

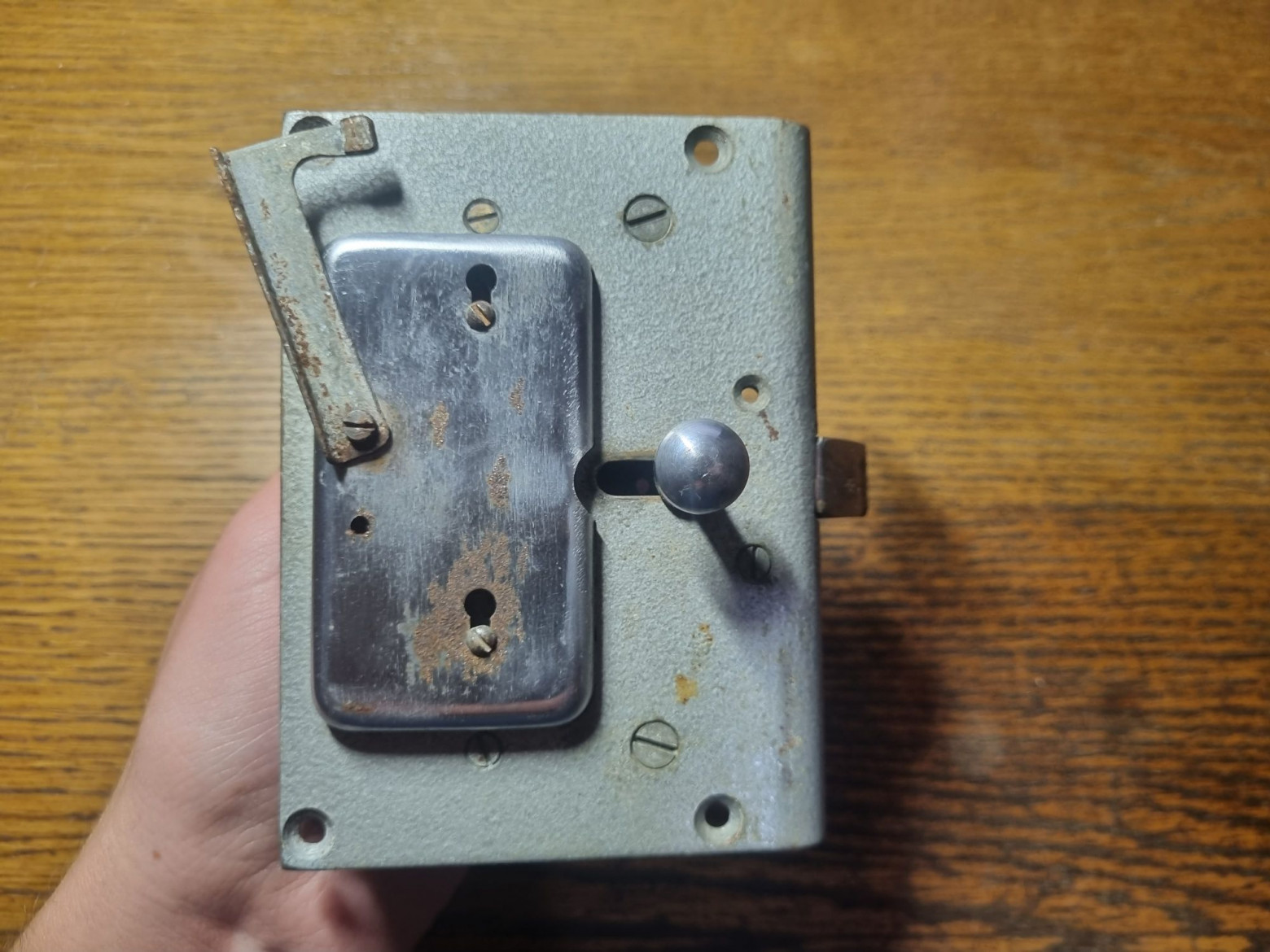

С обратной стороны видим рычаг для выхода и пластину, закрывающую кнопочные элементы. На ней же закреплён фиксатор рычага, чтобы, например, оставить дверь открытой, если в какой-то квартире ждут врача.

Под продолговатой пластиной возвратная пружина ригеля.

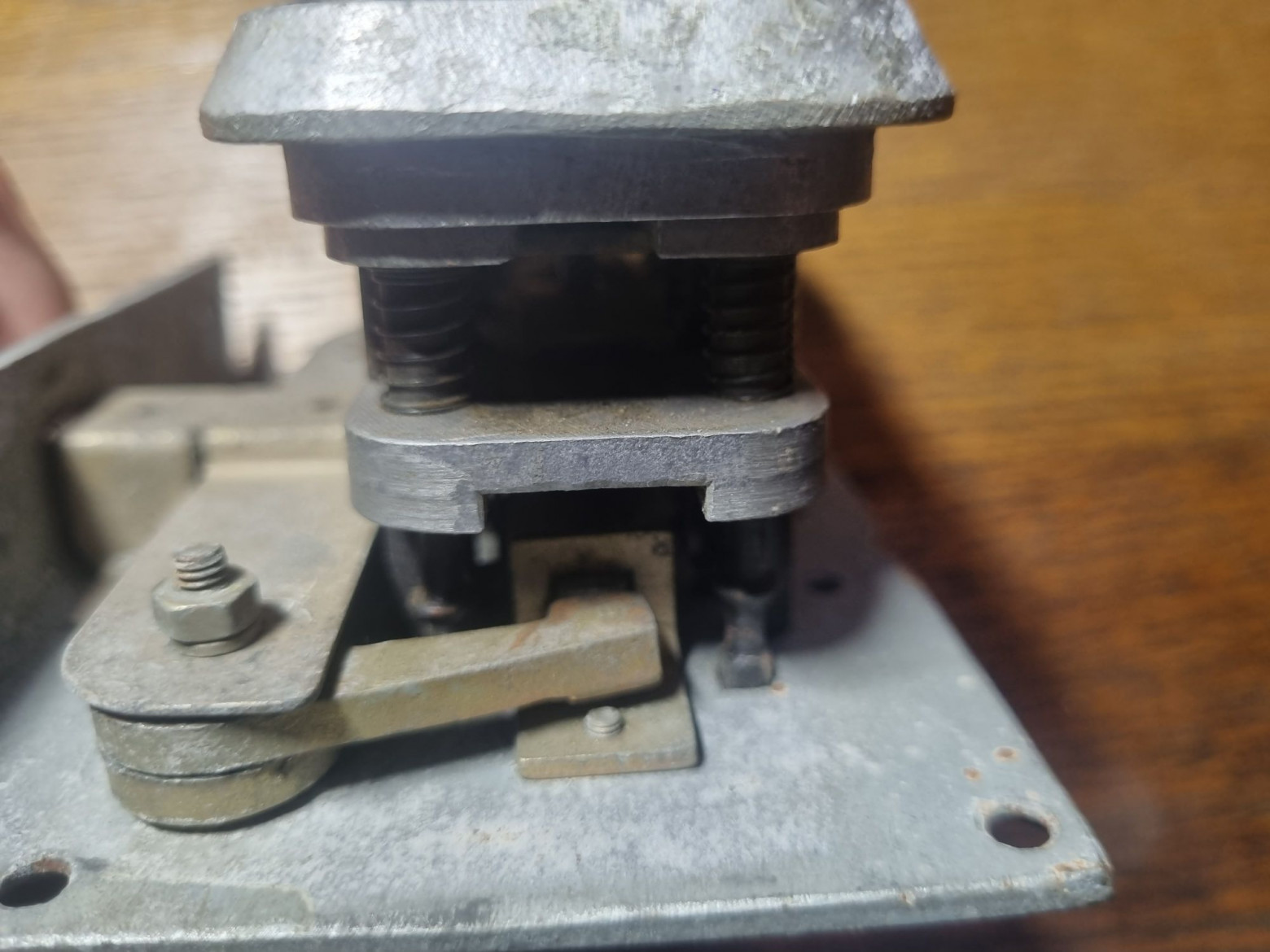

Привод ригеля.

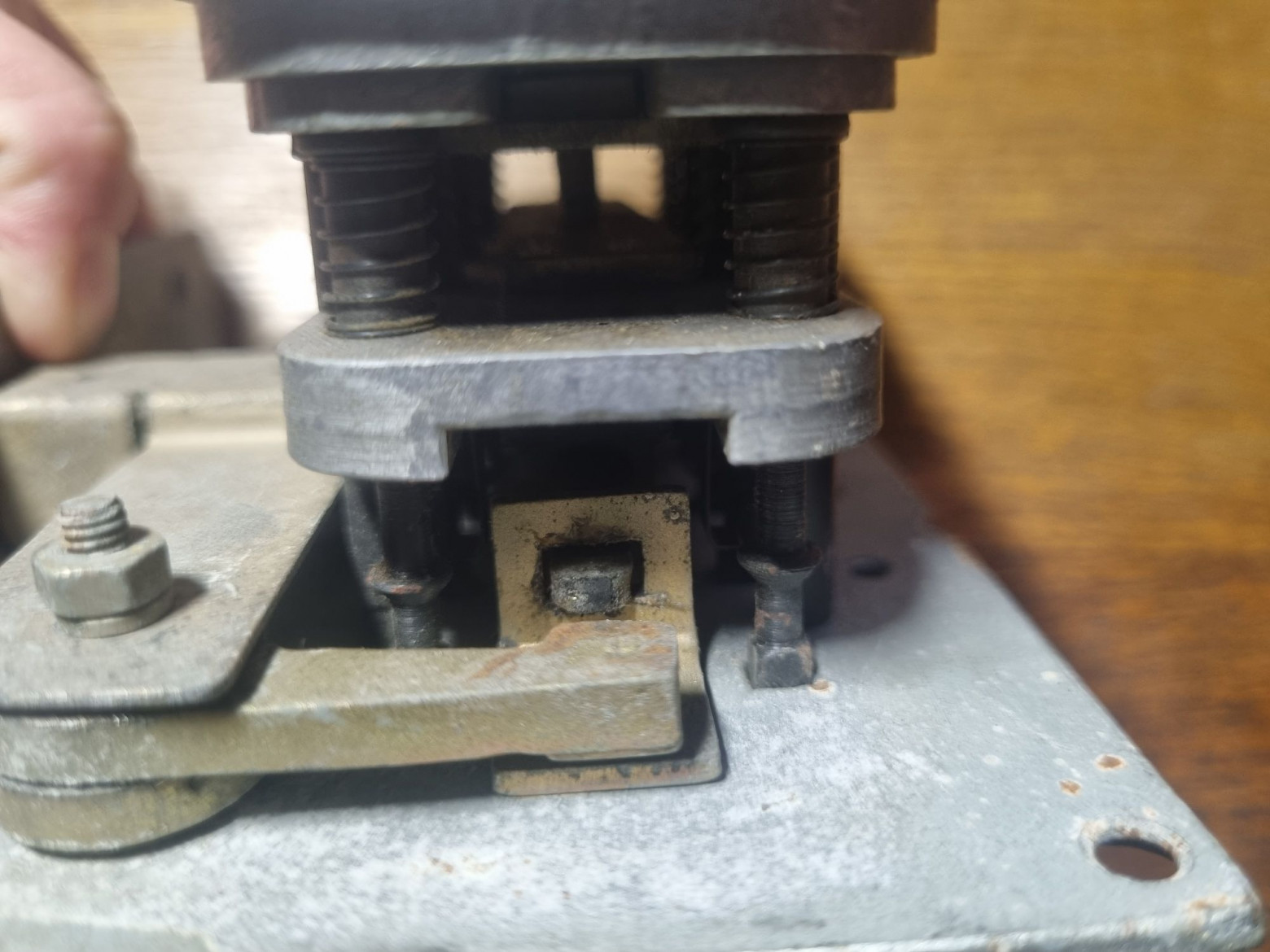

Если оттянуть его, то можно увидеть рычаг кодового механизма.

Снимем крышку, для чего требуется ослабить два винта, сдвинуть её вниз и снять. Сделано довольно удобно: не придётся откручивать мелкие винтики с риском потерять их на полу в полутёмном подъезде.

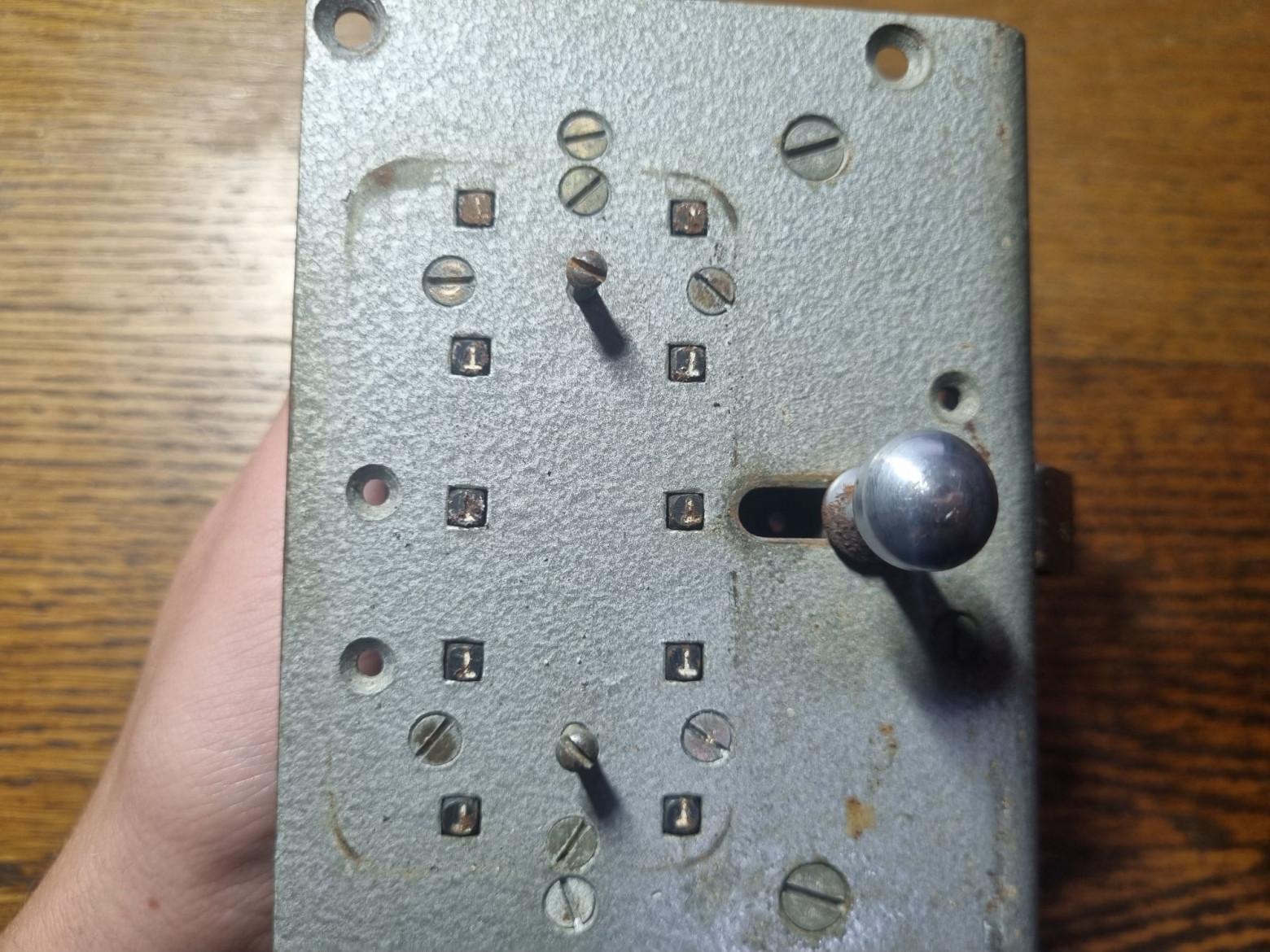

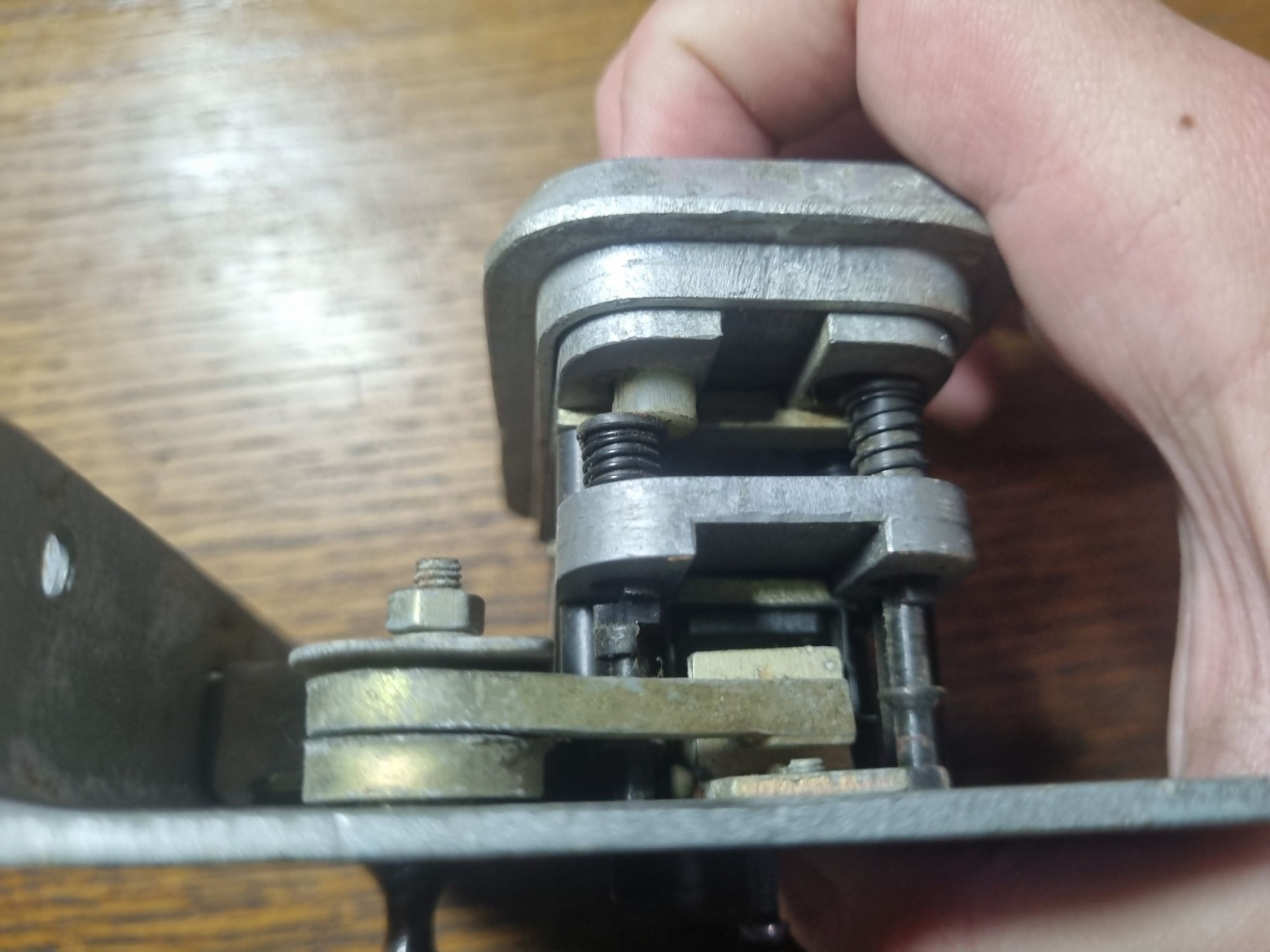

Под крышкой кнопочные элементы. Чтобы закодировать замок, нужно нажать кнопку, ухватиться за высунувшийся штифт, вытянуть его на себя и провернуть на 180 градусов. Если ни одна кнопка не активирована, то замок будет всегда открыт. Поставленный боком кодовый штифт блокирует открытие полностью.

Нажав на кнопку, можно увидеть пазы на кодовом штифте.

Между двумя рядами кнопок находится соединённая с рычагом открытия рейка с выступами. При наборе верного кода пазы сопоставляются и замок становится возможно открыть.

Меттэм

Теперь рассмотрим, наверное, самый легендарный из всех кодовых замков. Интересен он не только своей массовостью, но и, на мой взгляд, совершенно гениальной конструкцией, что по исполнению, что по надёжности.

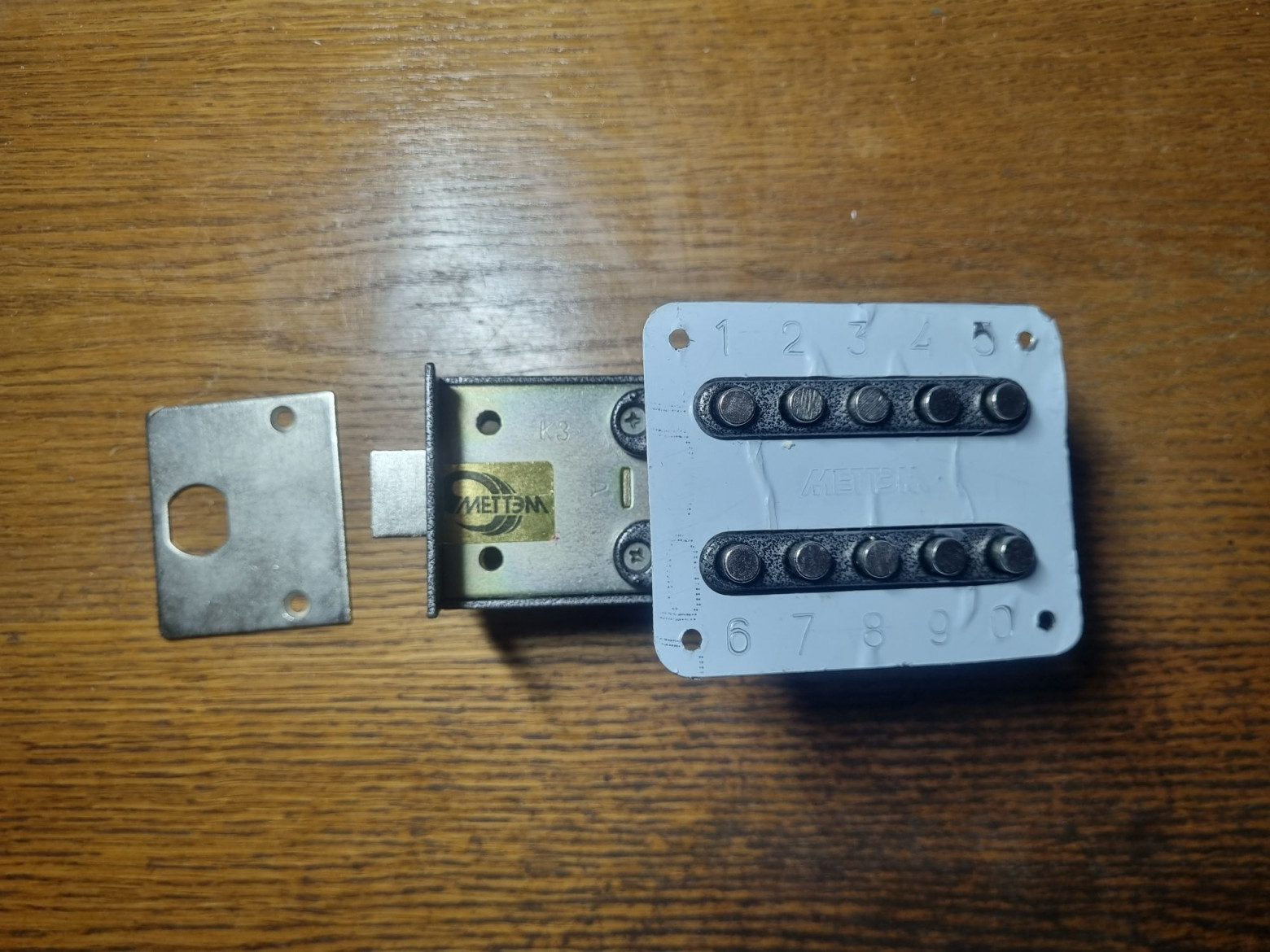

Без кодовой пластины выглядит он так.

Краска кое-где уже облупилась.

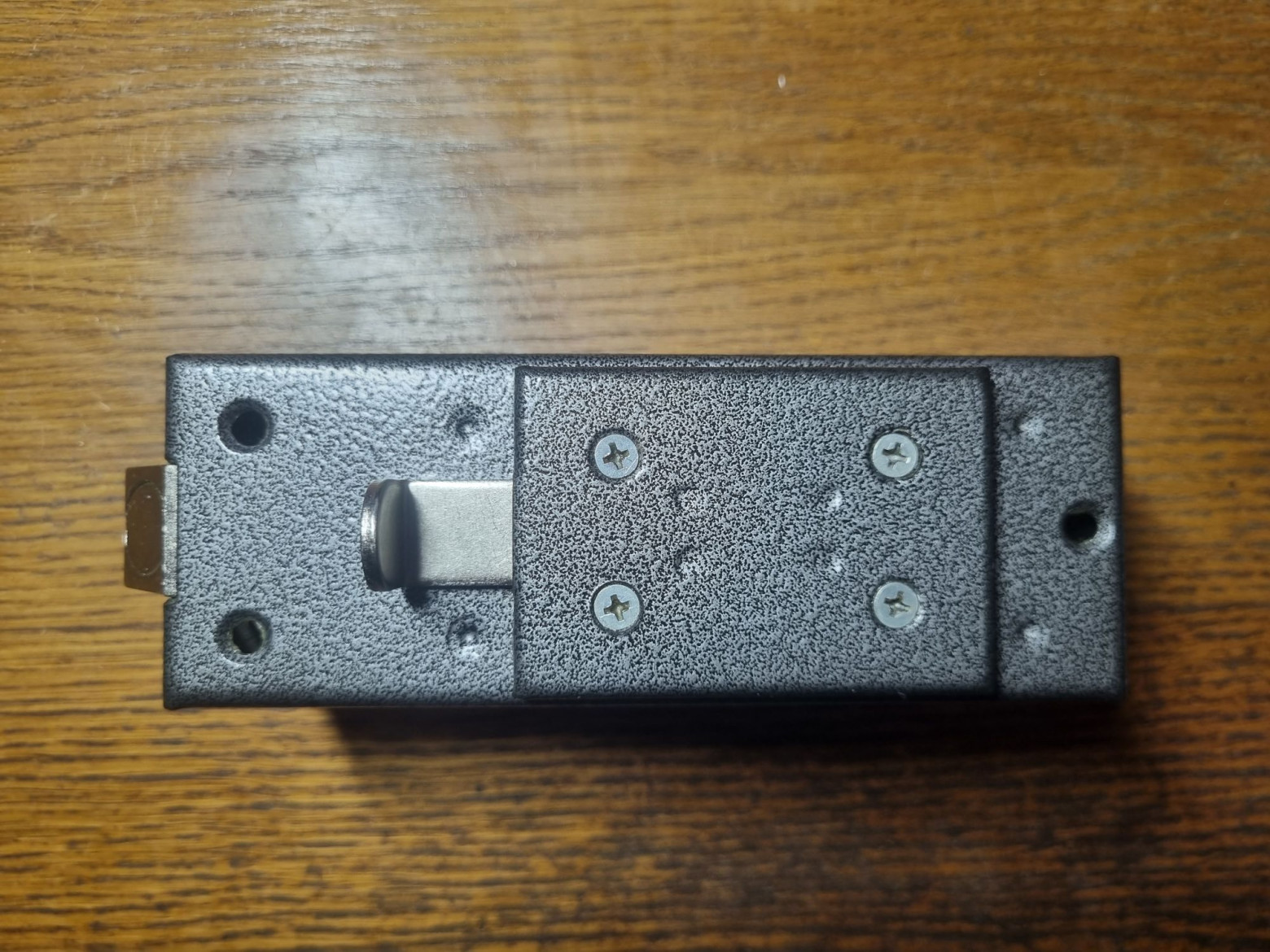

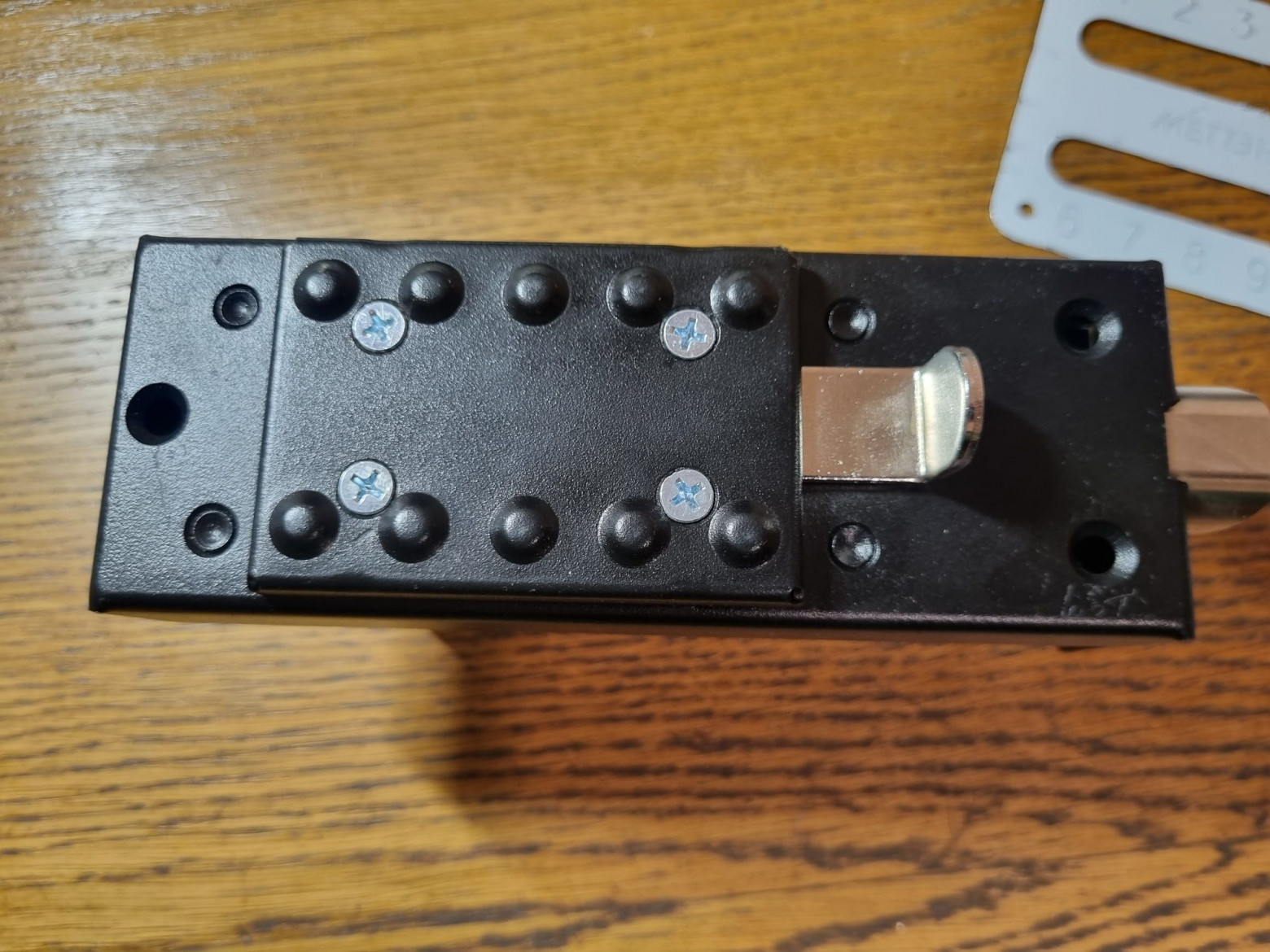

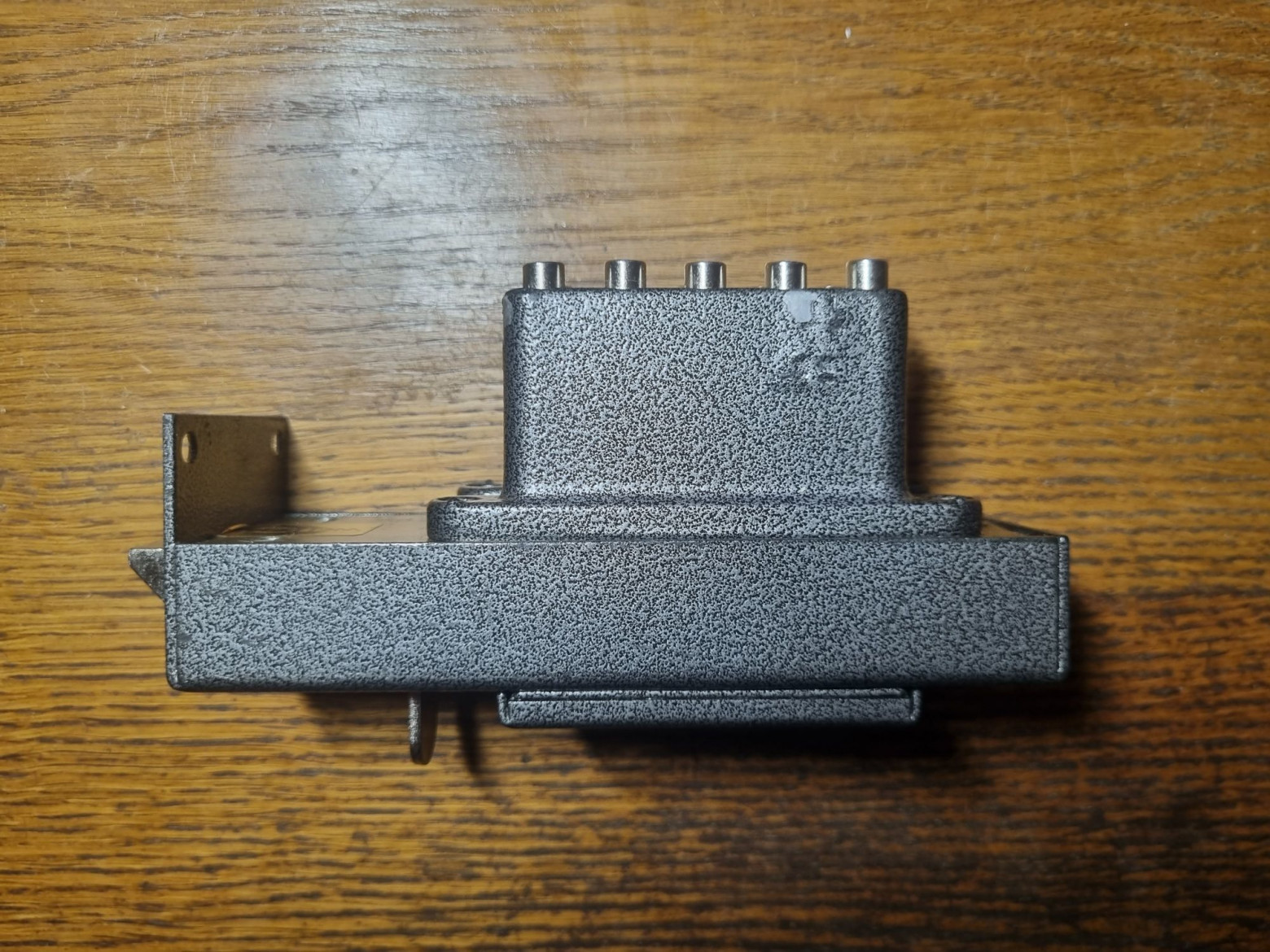

Обратная сторона.

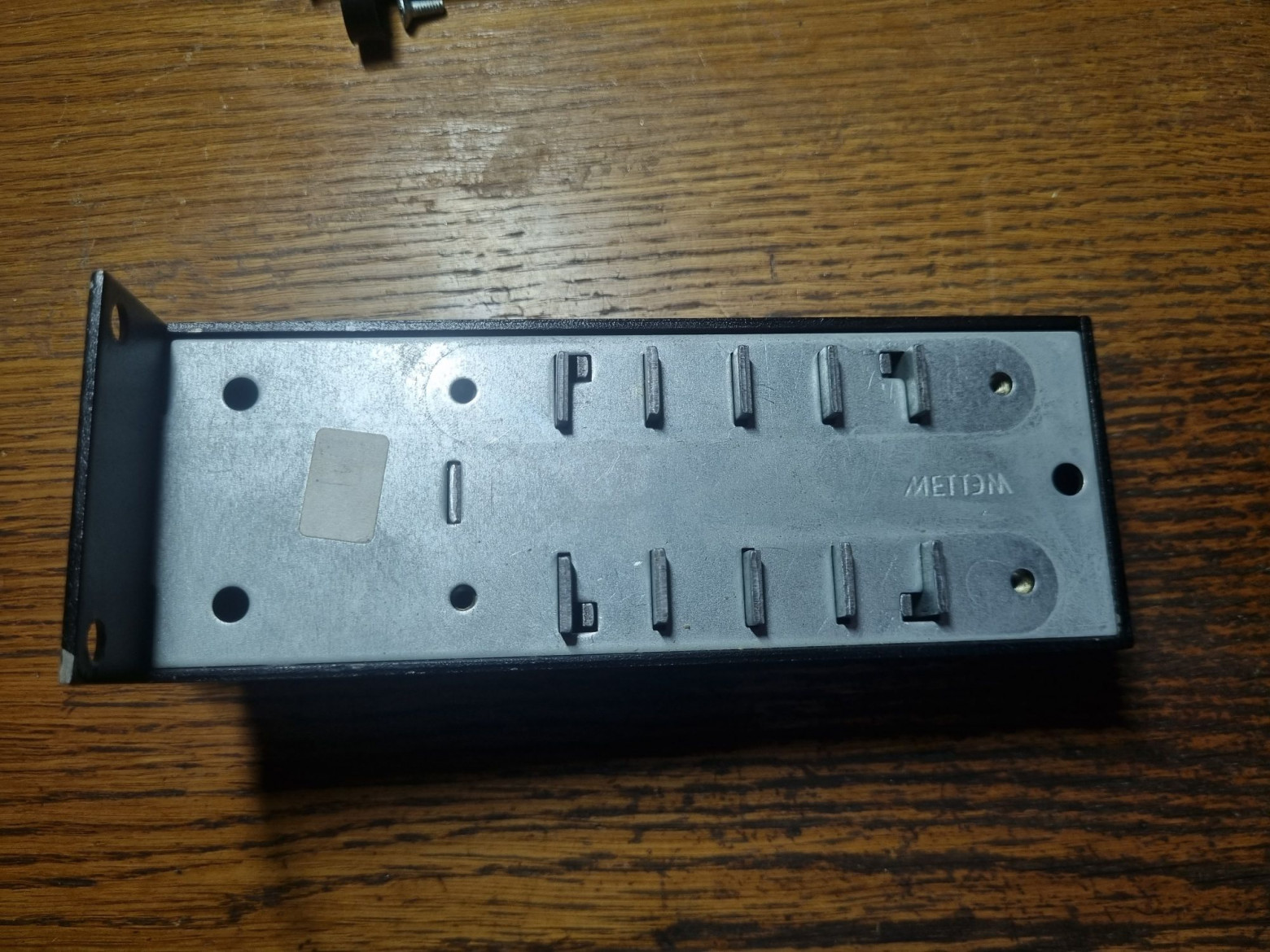

На ней рычаг выхода и крышка. Под крышкой находятся кодовые пластины.

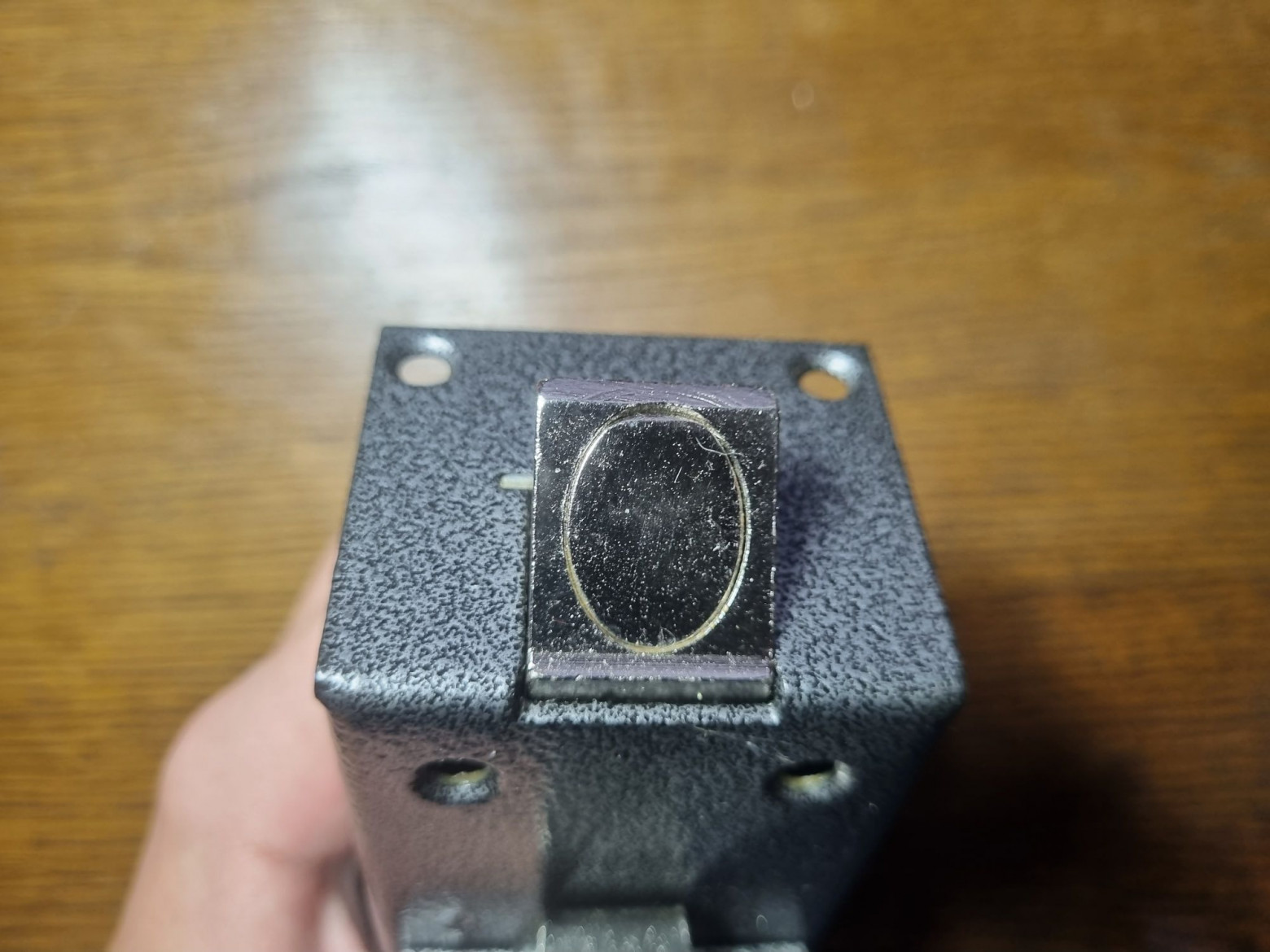

Довольно интересный двойной ригель. Зачем он нужен, разберёмся позже.

Снимем крышку.

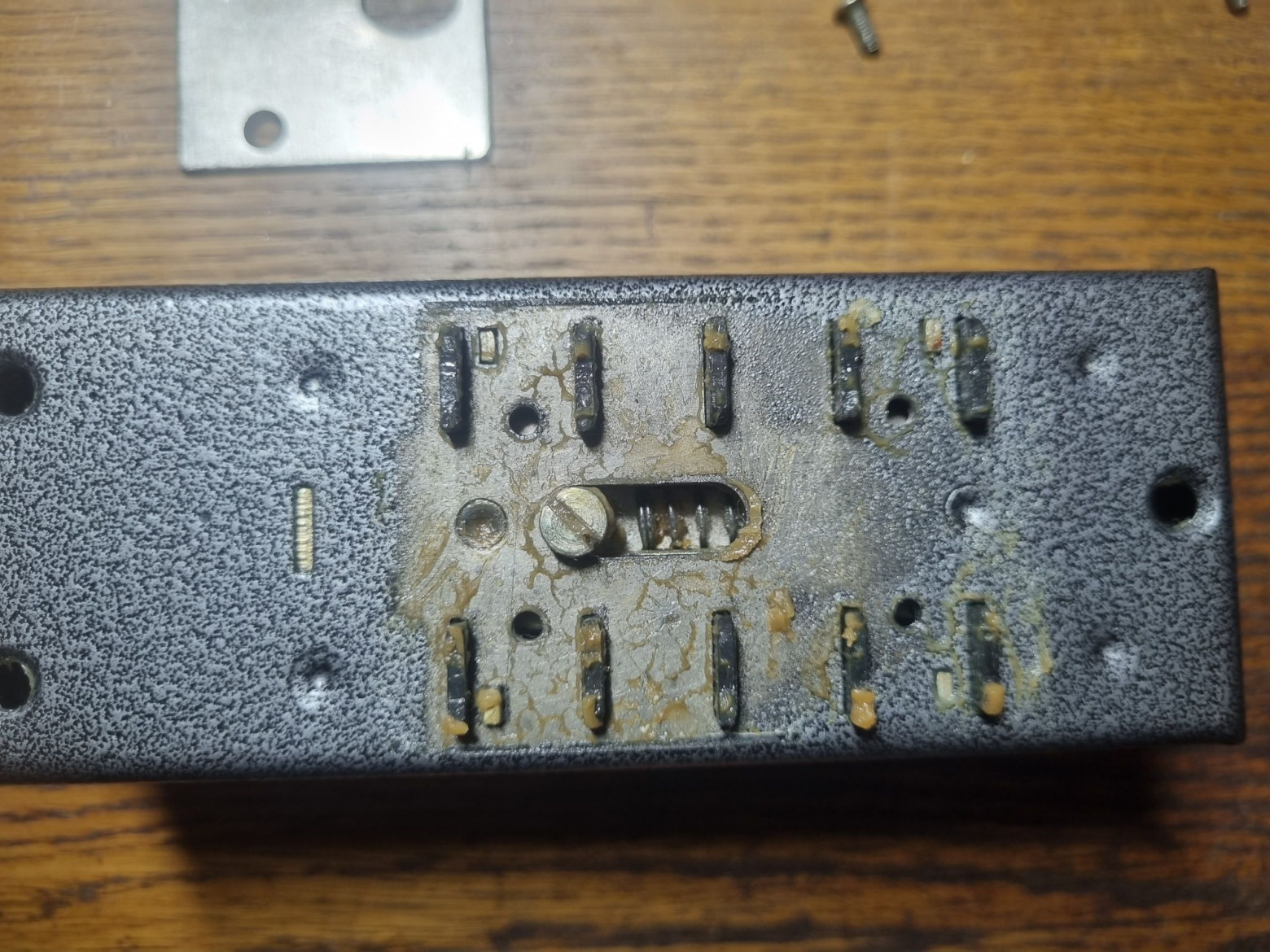

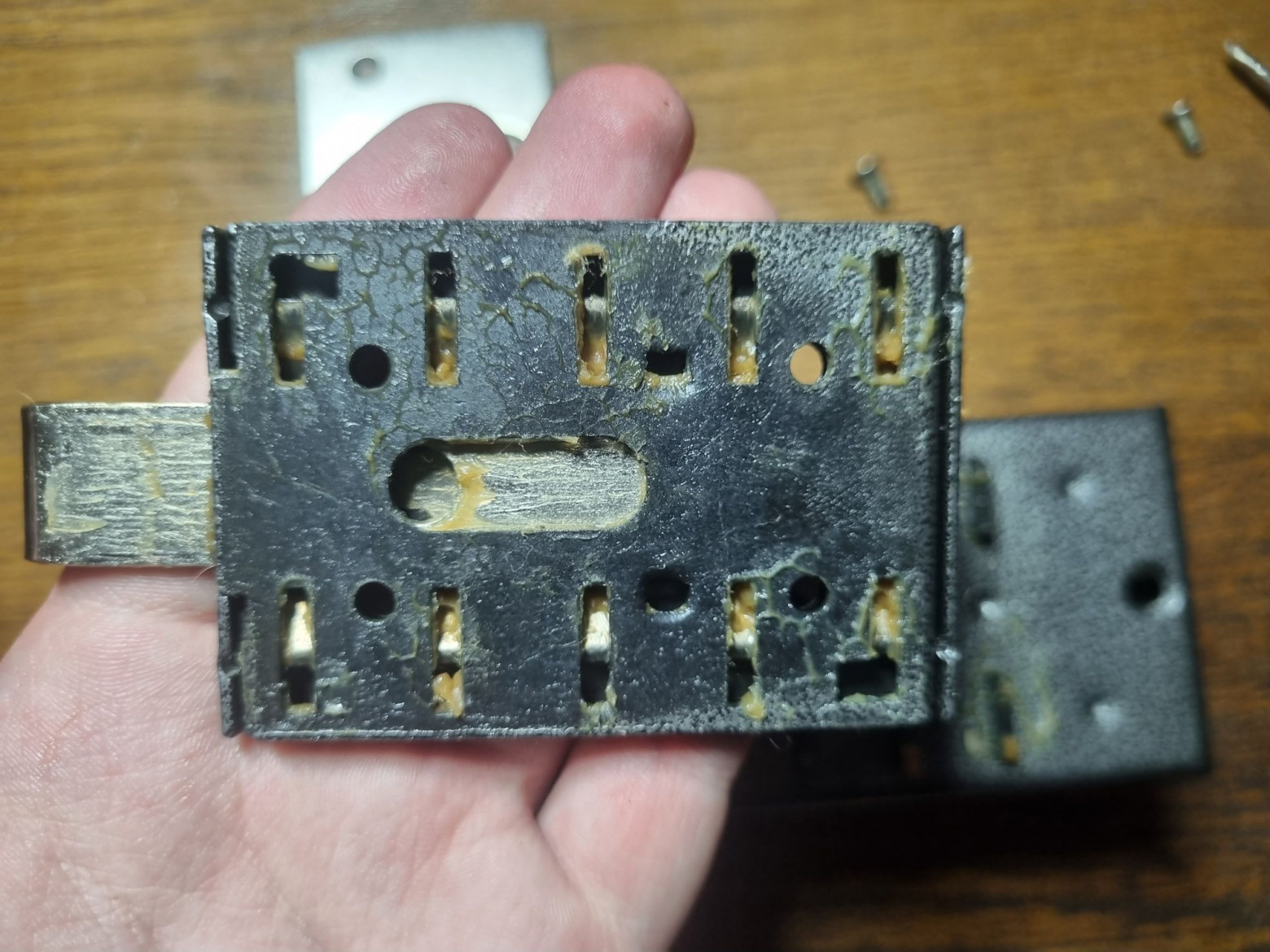

Под ней виден соединённый с ригелем шток и кодовые пластины. Всё обильно измазано солидолом.

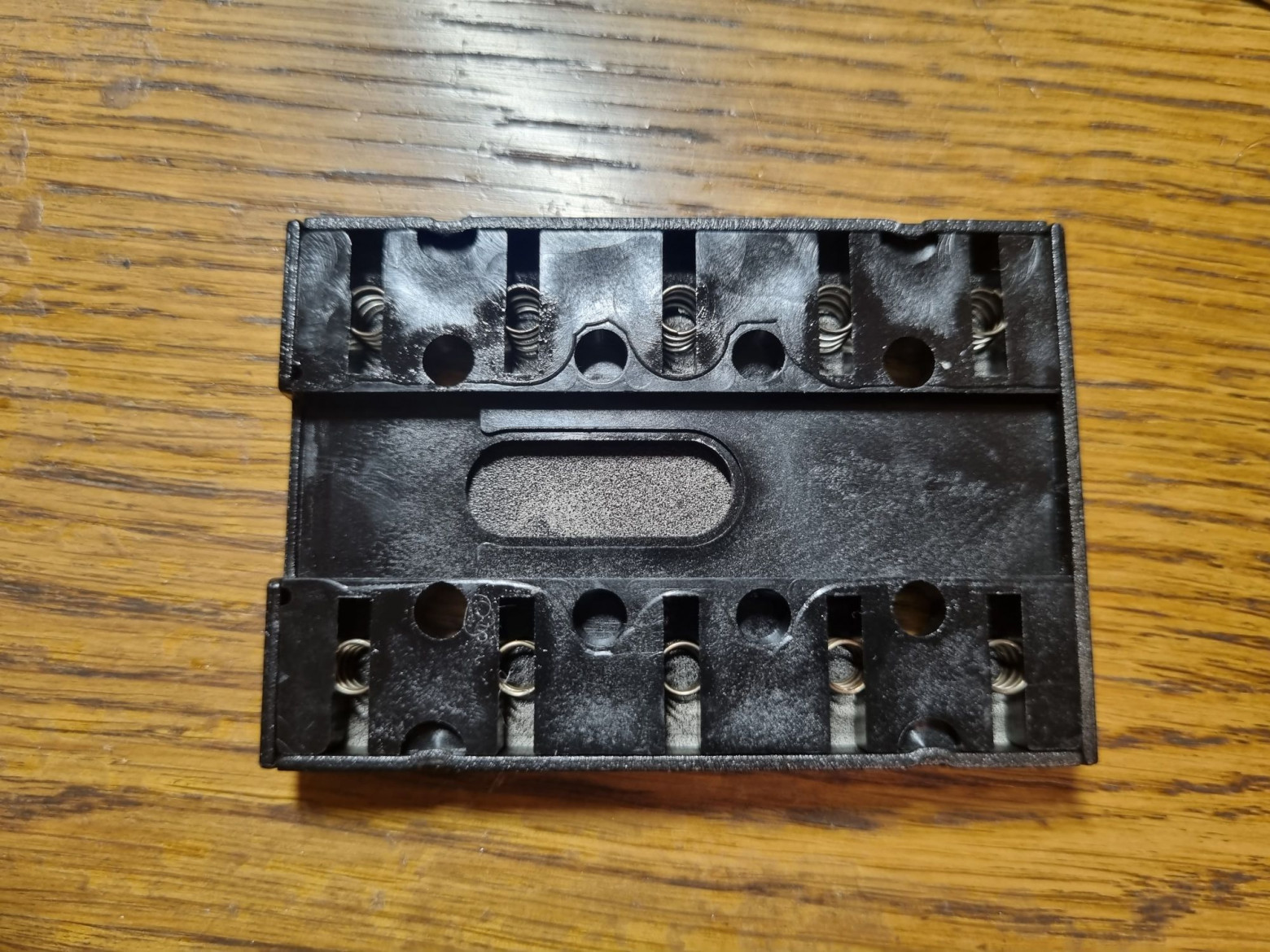

На обратной стороне крышки пружинки-ламели, возвращающие на место кнопки при нажатии.

Но всё же разбирать сегодня будем новый замок, как раз таки из-за околонулевого количества смазки в нём.

Сняв крышку, видим уже знакомый ряд кодовых пластин. Рычаг на этот раз закреплён винтом и при снятии крышки не болтается.

Ламели заменены на витые пружинки.

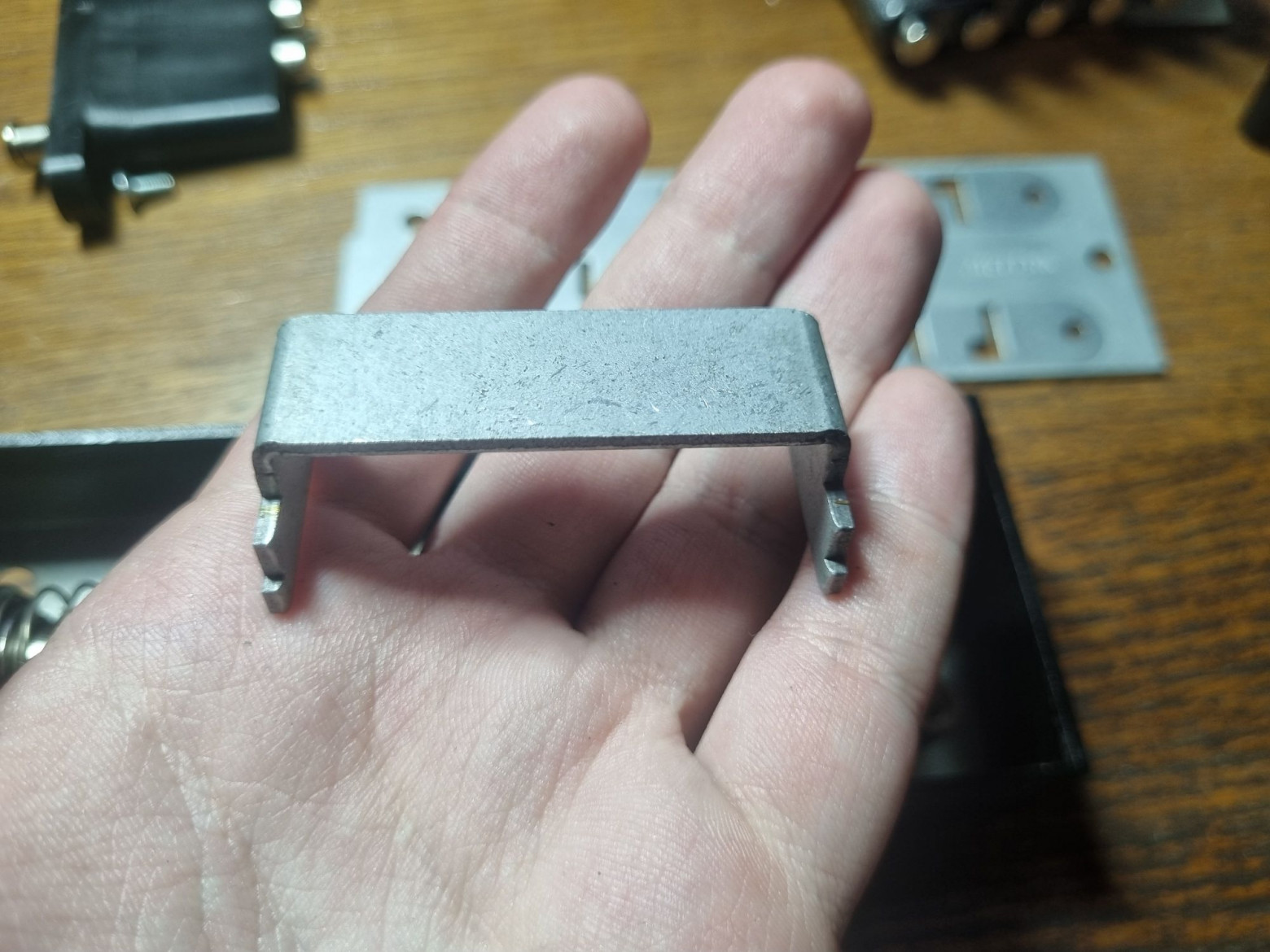

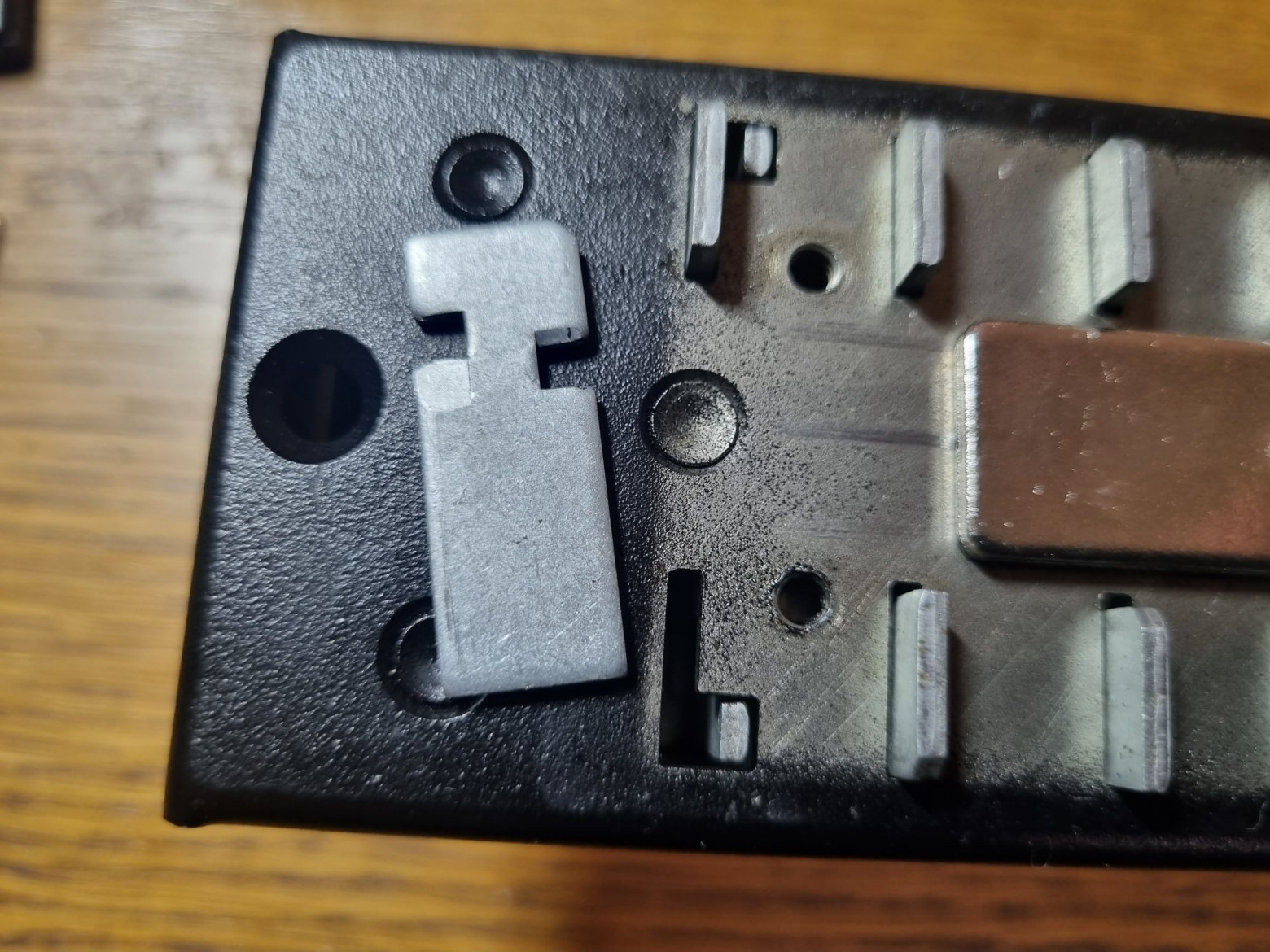

Кодовая пластина.

Чтобы задействовать кнопку в коде, нужно поставить пластину скосом к центру, а чтобы оставить неактивной — скосом к краю. Если не ставить её вообще, эта цифра выпадет из кода (не будет разницы, нажата она или нет), а кнопка будет свободно болтаться. Если же засунуть хоть одну пластину вверх ногами, то замок вообще нельзя будет открыть с кнопок.

Для разборки снимаем блоки кнопок. Их винты крепят заодно и крышку.

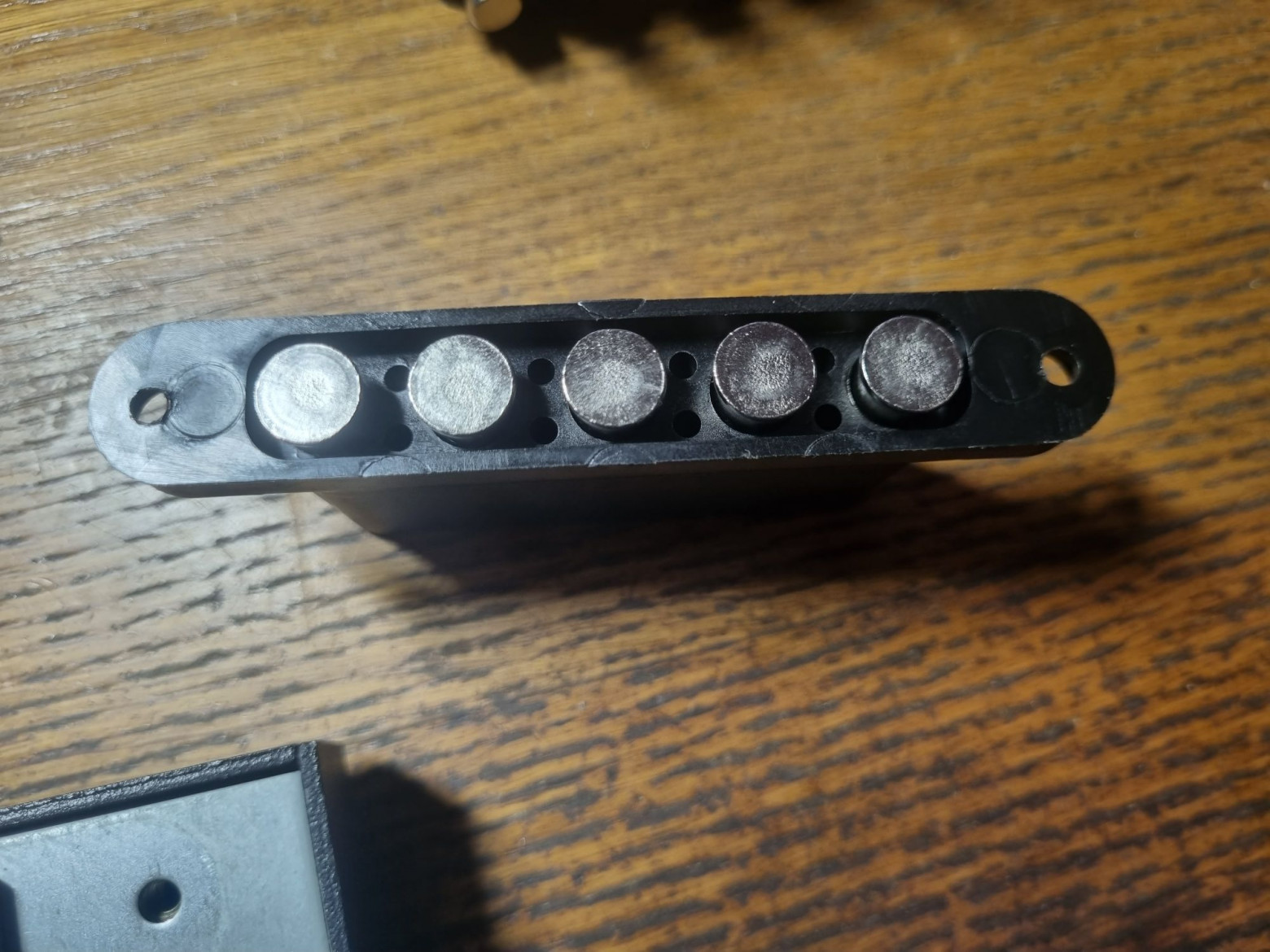

Блок кнопок.

Представляет он собой просто силуминовую или полиэтиленовую обойму с кнопками. Пружинок или стопорных колец здесь нет. Как мы помним, при наборе кода кнопка давит на кодовую пластину, а возвращается пружиной на съёмной крышке сзади.

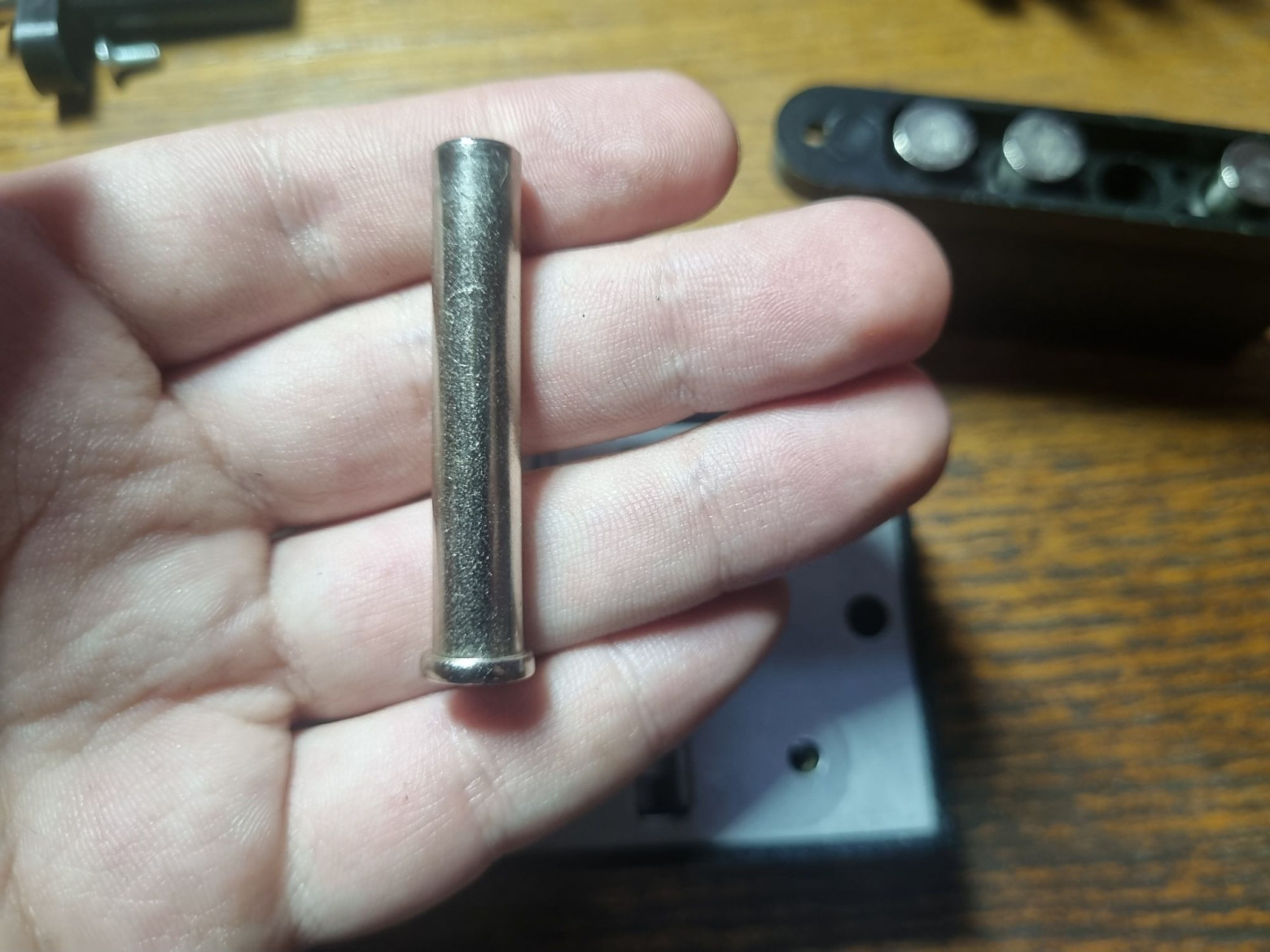

Кнопка отдельно.

Снимаем крышку.

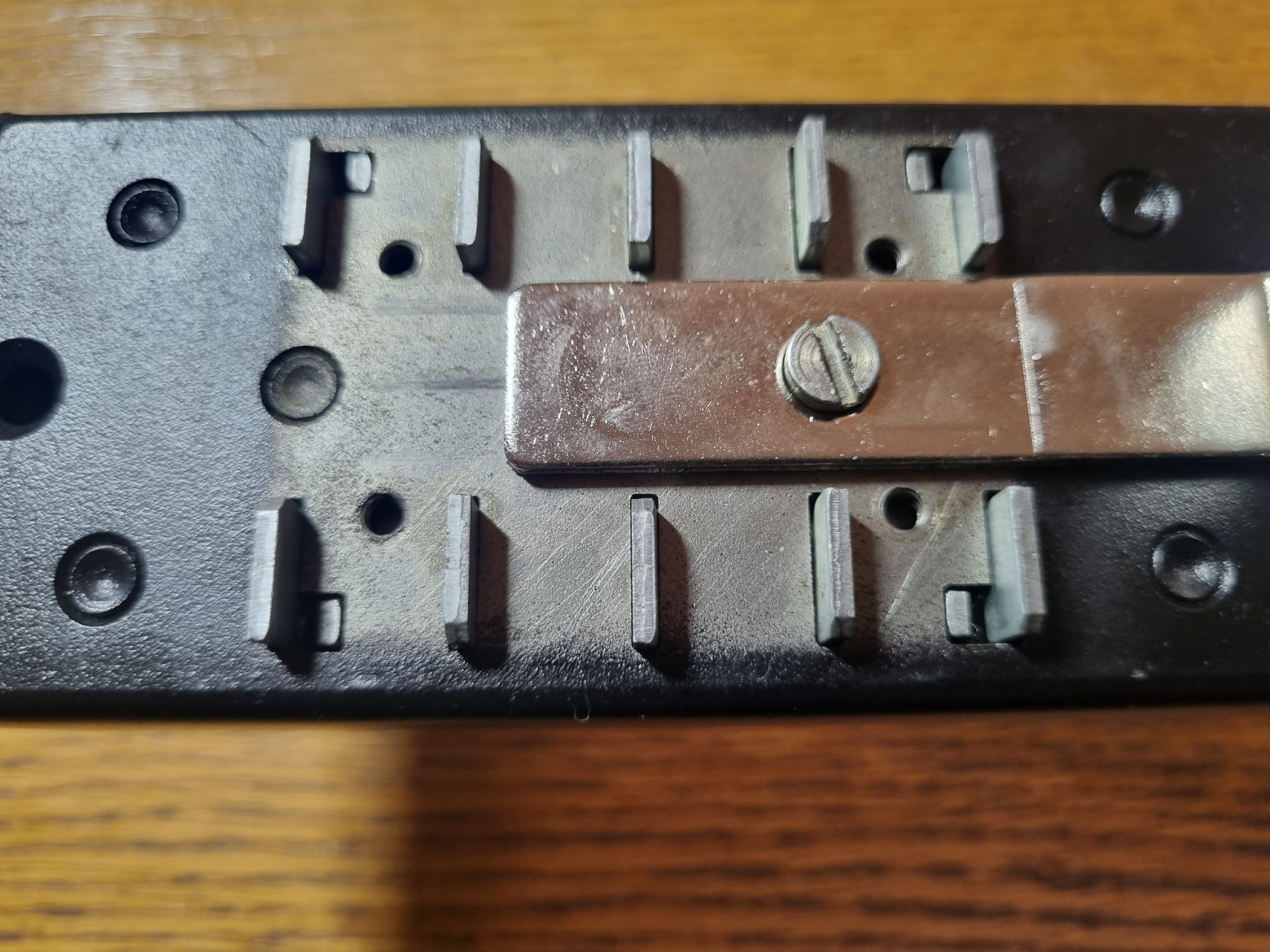

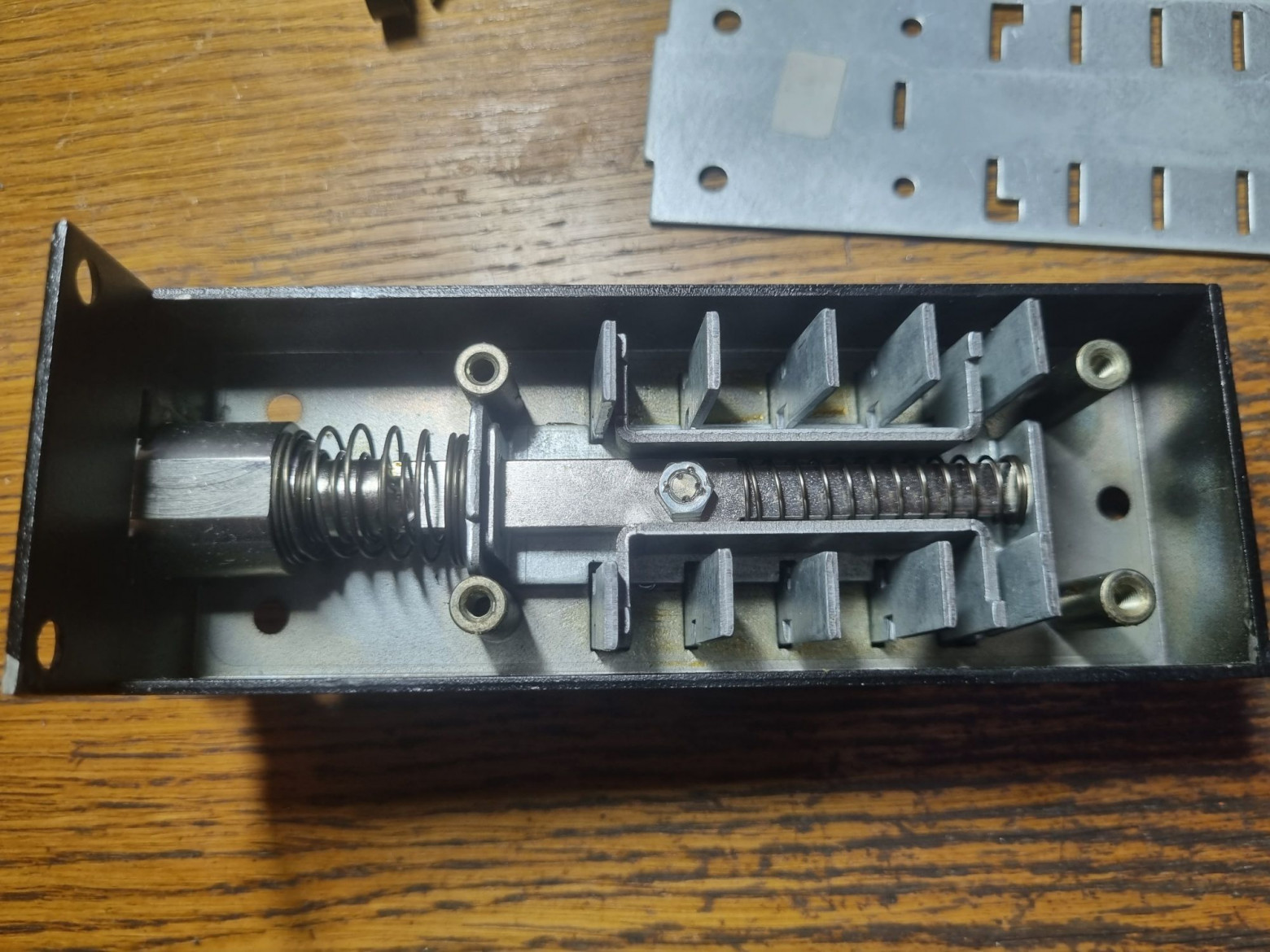

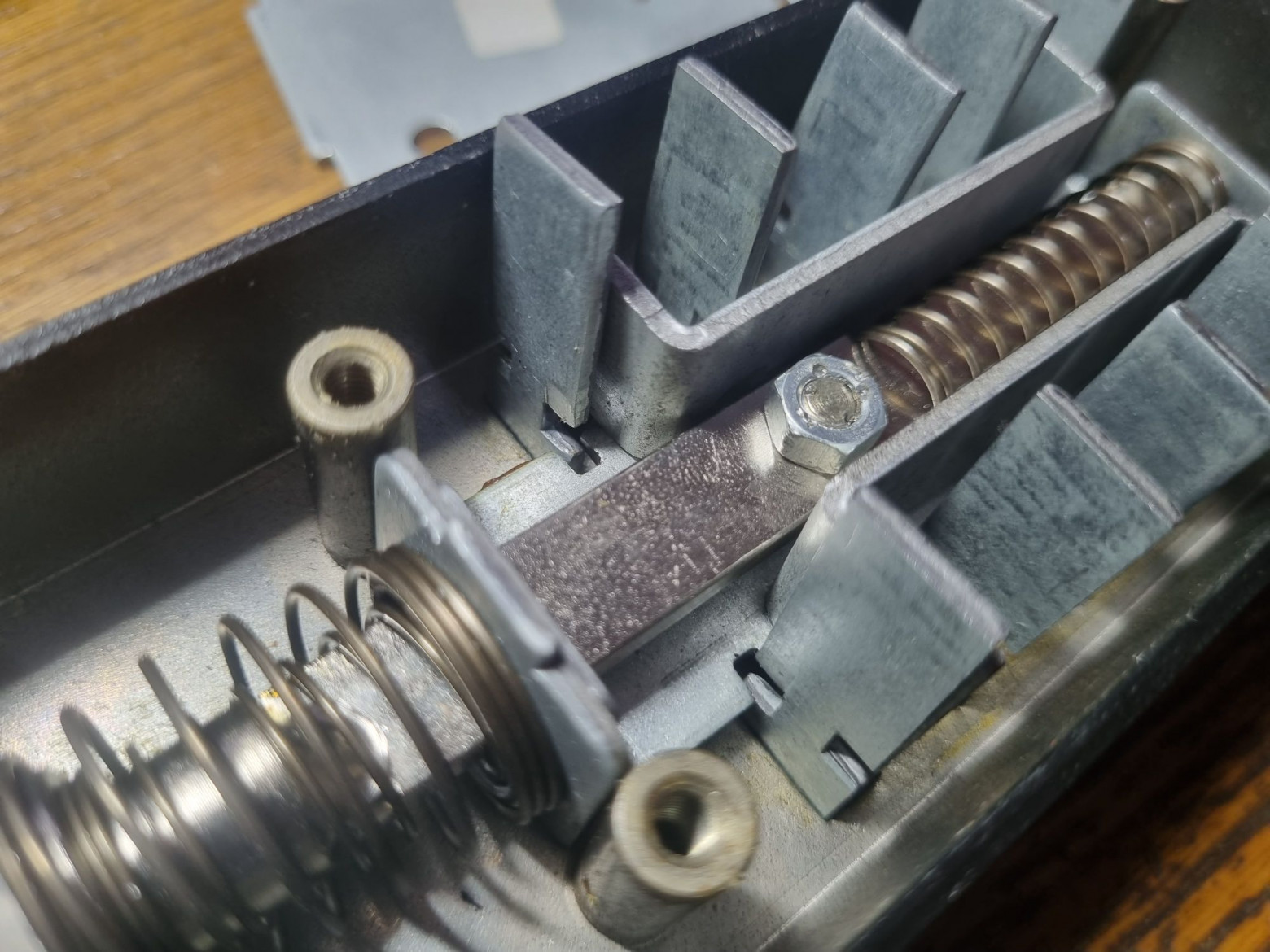

Виден ригель и его механизм с аж тремя пружинами. Слева пружины кодового механизма (хода и защёлки), справа длинная пружина ригеля. В пазах стоят десять кодовых пластин.

Если кнопка не задействована, пластина стоит прорезью к кодовой планке, позволяя ей двигаться при отжатой кнопке.

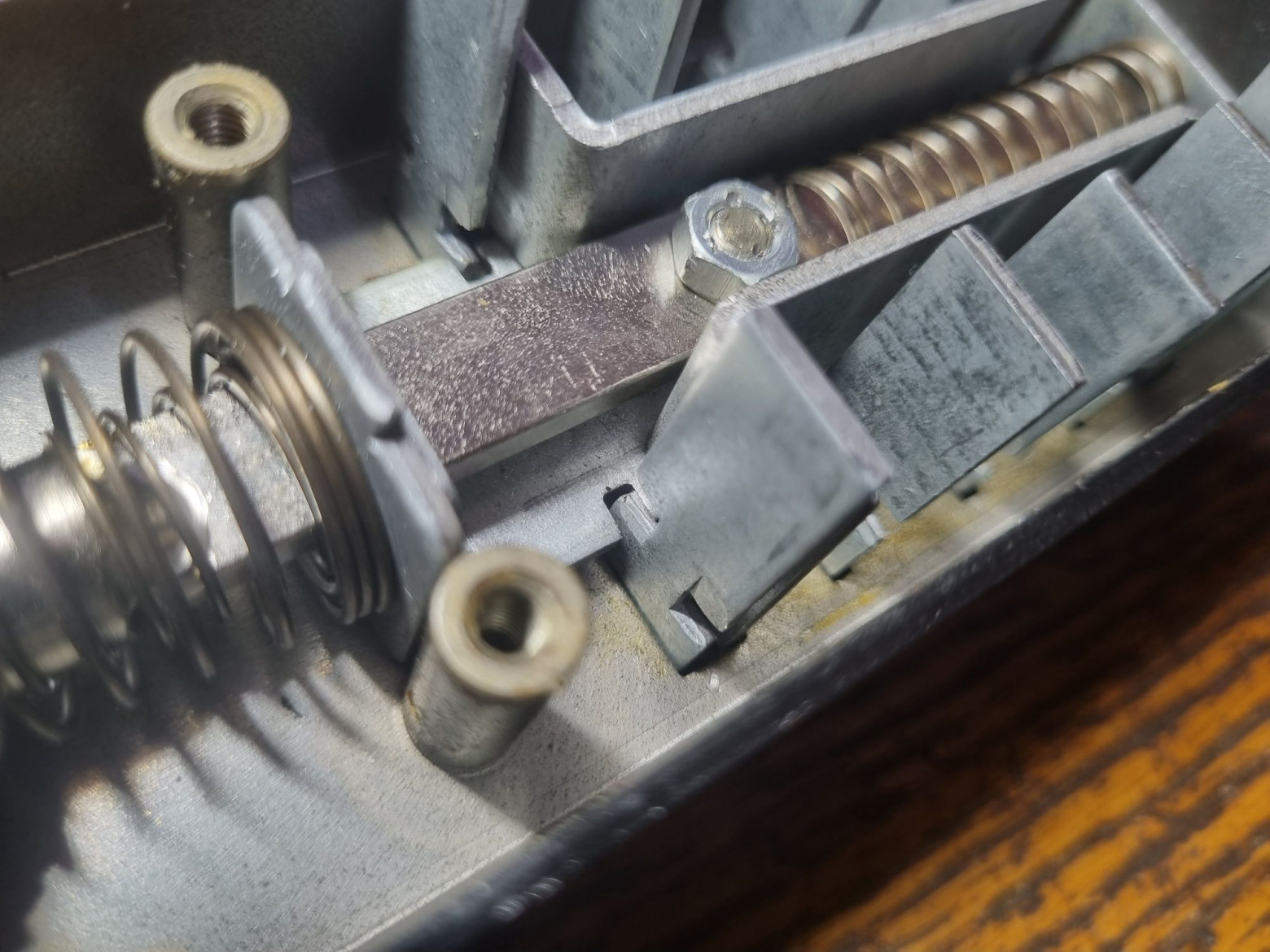

Если кнопка задействована, пластина стоит прорезью со смещением, блокируя ход кодовой планки при отжатой кнопке.

Ограничители хода кодовой планки, не дающие ей болтаться.

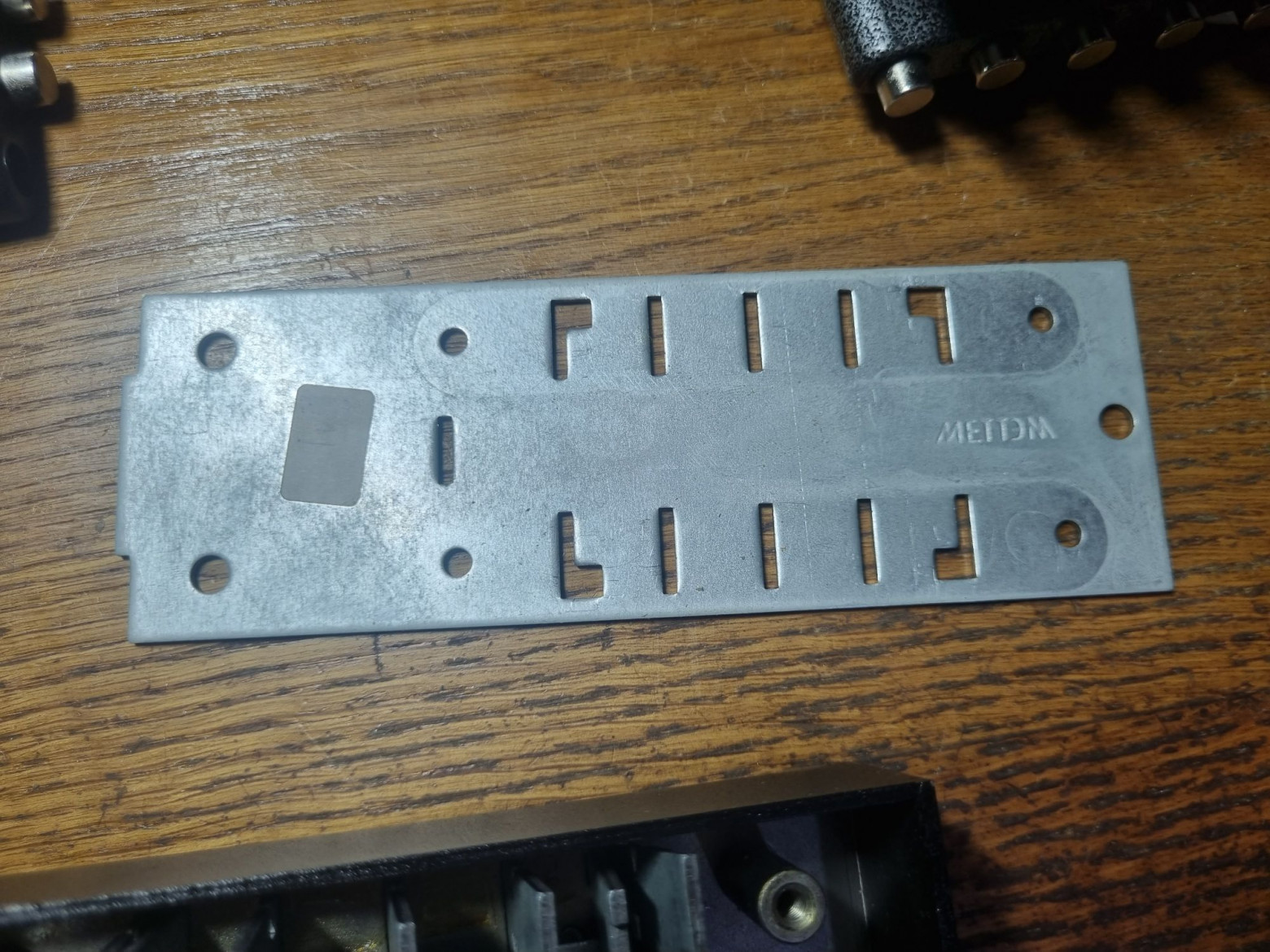

Крышка отдельно.

Принцип работы замка следующий.

При закрытии двери внутренняя часть ригеля входит в запорную пластину, установленную на неподвижной части двери. Внешняя часть вдавливается внутрь, взводя кодовый механизм. Теперь при закрытом замке кодовая планка будет пытаться соскочить со своего места, отводя за собой ригель. Сделать ей этого не дают кодовые пластины.

При наборе кода прорези сопоставляются и планка отскакивает в сторону за счёт пружины, сжатой внешней частью ригеля. Срабатывает защёлка, не дающая кодовой пластине и ригелю расцепиться при отжатии кнопок.

Таким образом достигается возможность открытия двери без необходимости тянуть или нажимать что-то ещё. После открытия двери внутренняя и внешняя части ригеля расцепляются, давая возможность вновь запереть помещение.

❯ ЗКМ-1

Остался последний механический замок - ЗКМ-1.

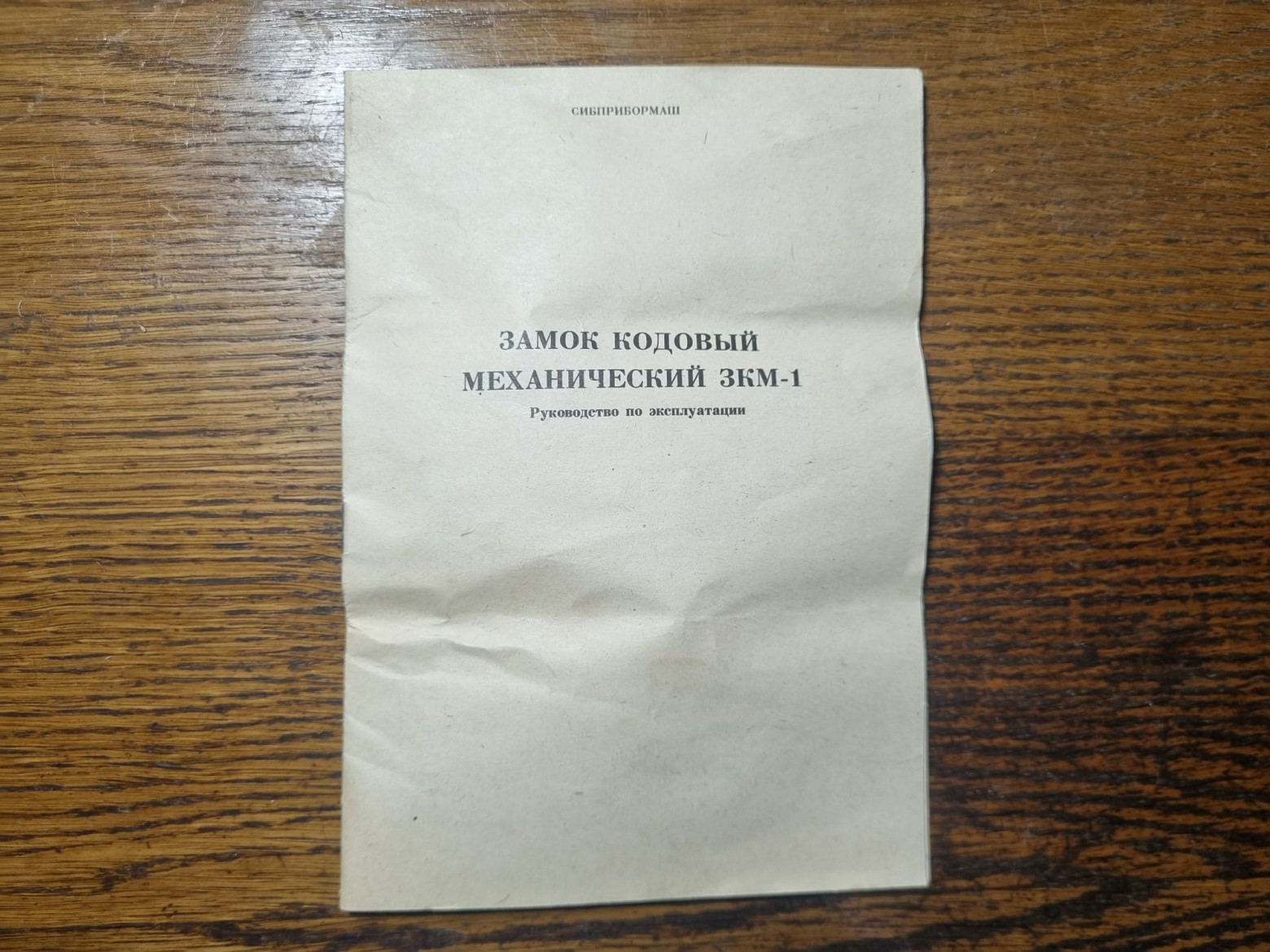

Штатная инструкция.

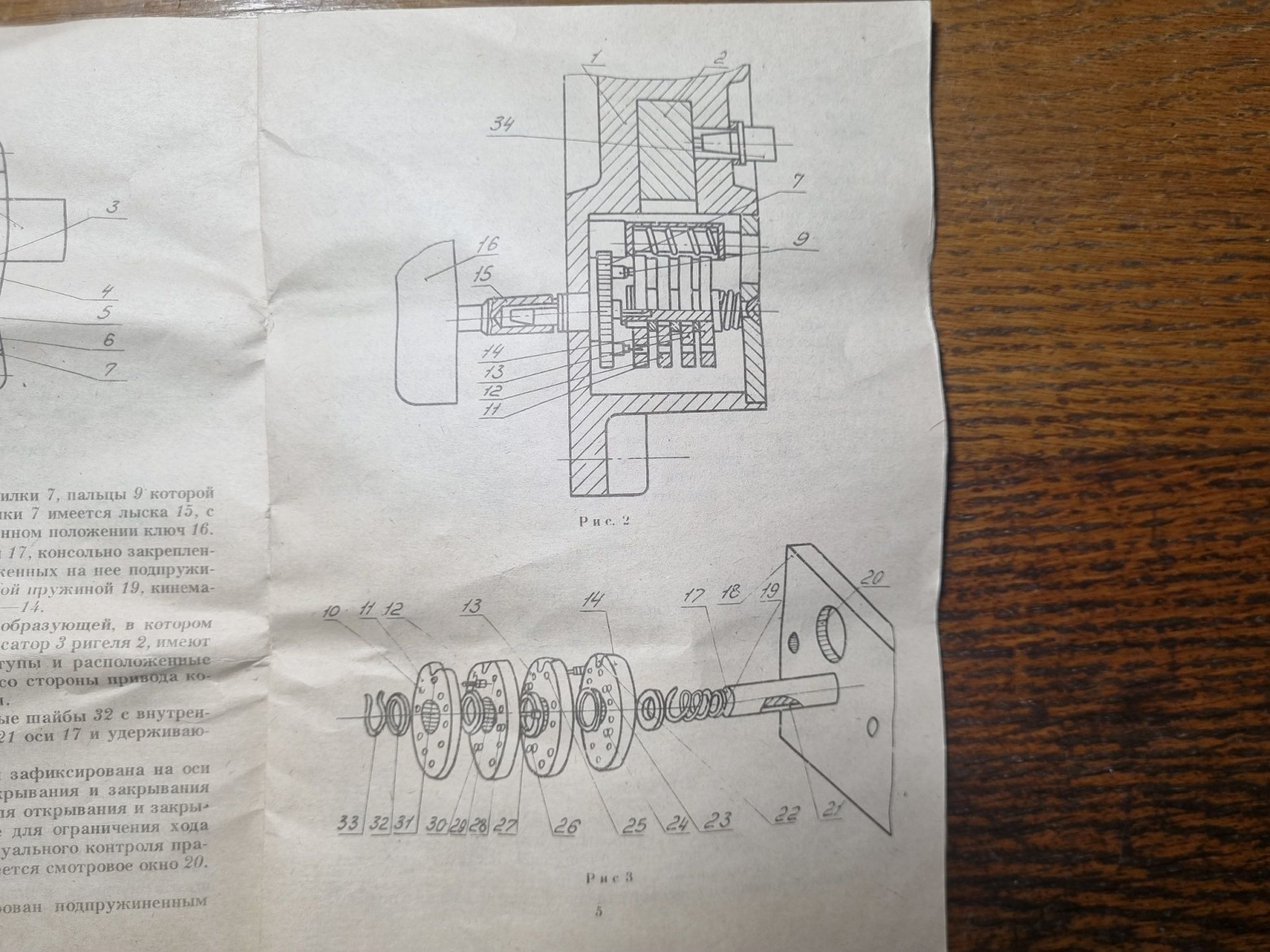

Схема замка. Как видно, механизм построен на четырёх кодовых дисках, что даёт четыре цифры кода.

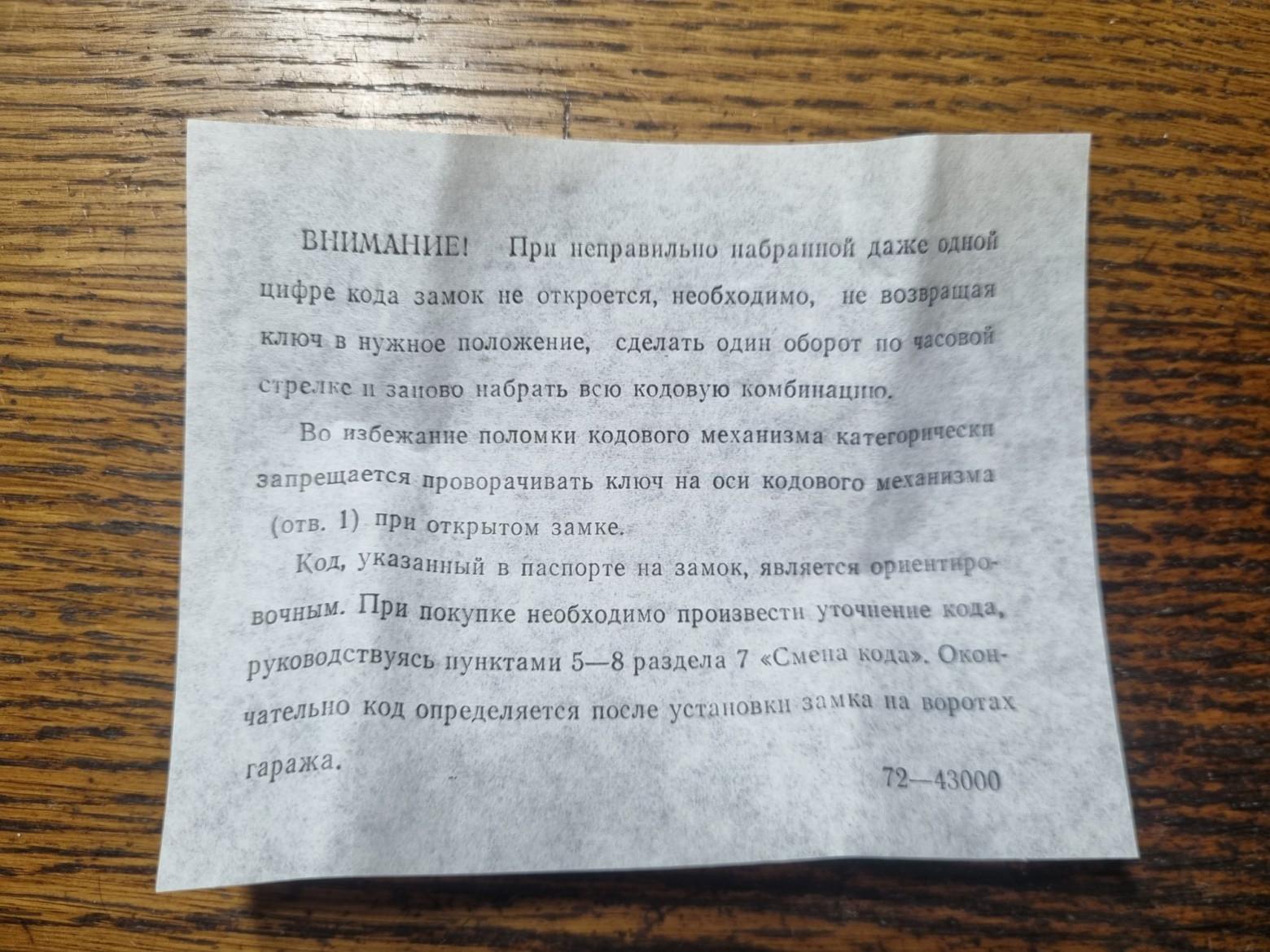

Вкладыш из инструкции.

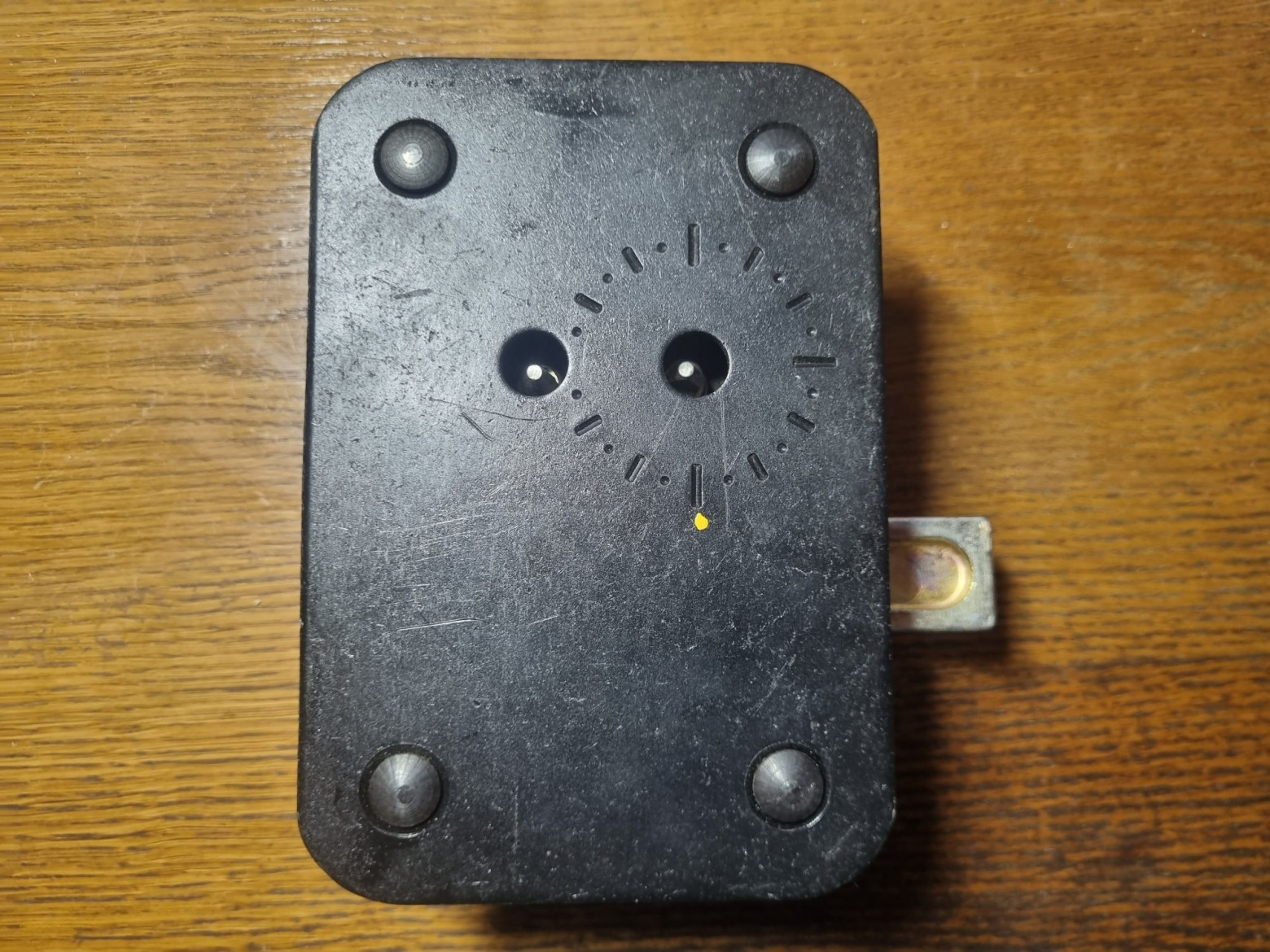

Как мы уже видели, никаких ручек или кнопок здесь нет. Вместо них тут две скважины под спецключ: левая служит для открытия замка, правая — для набора кода.

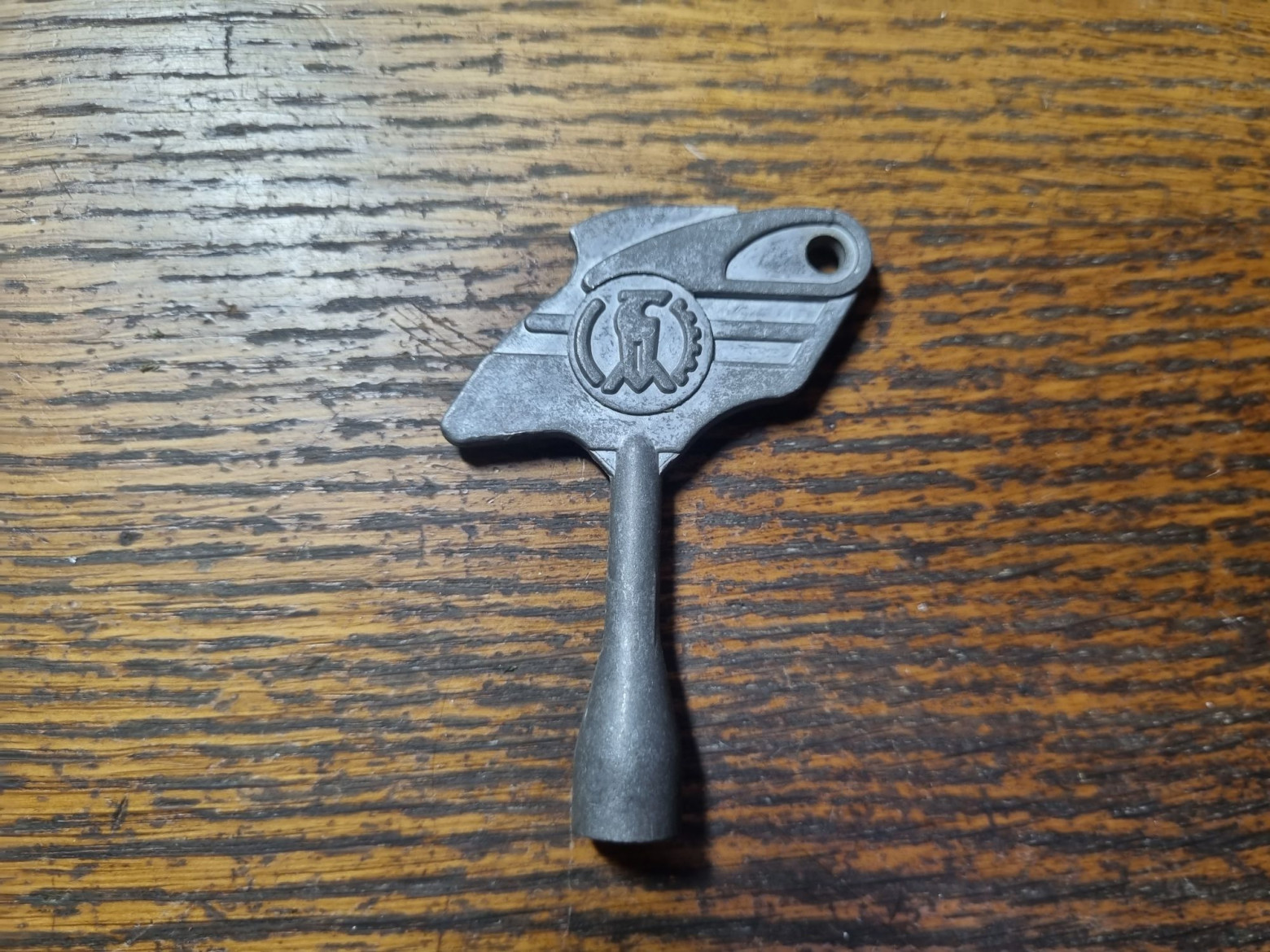

Тот самый спецключ.

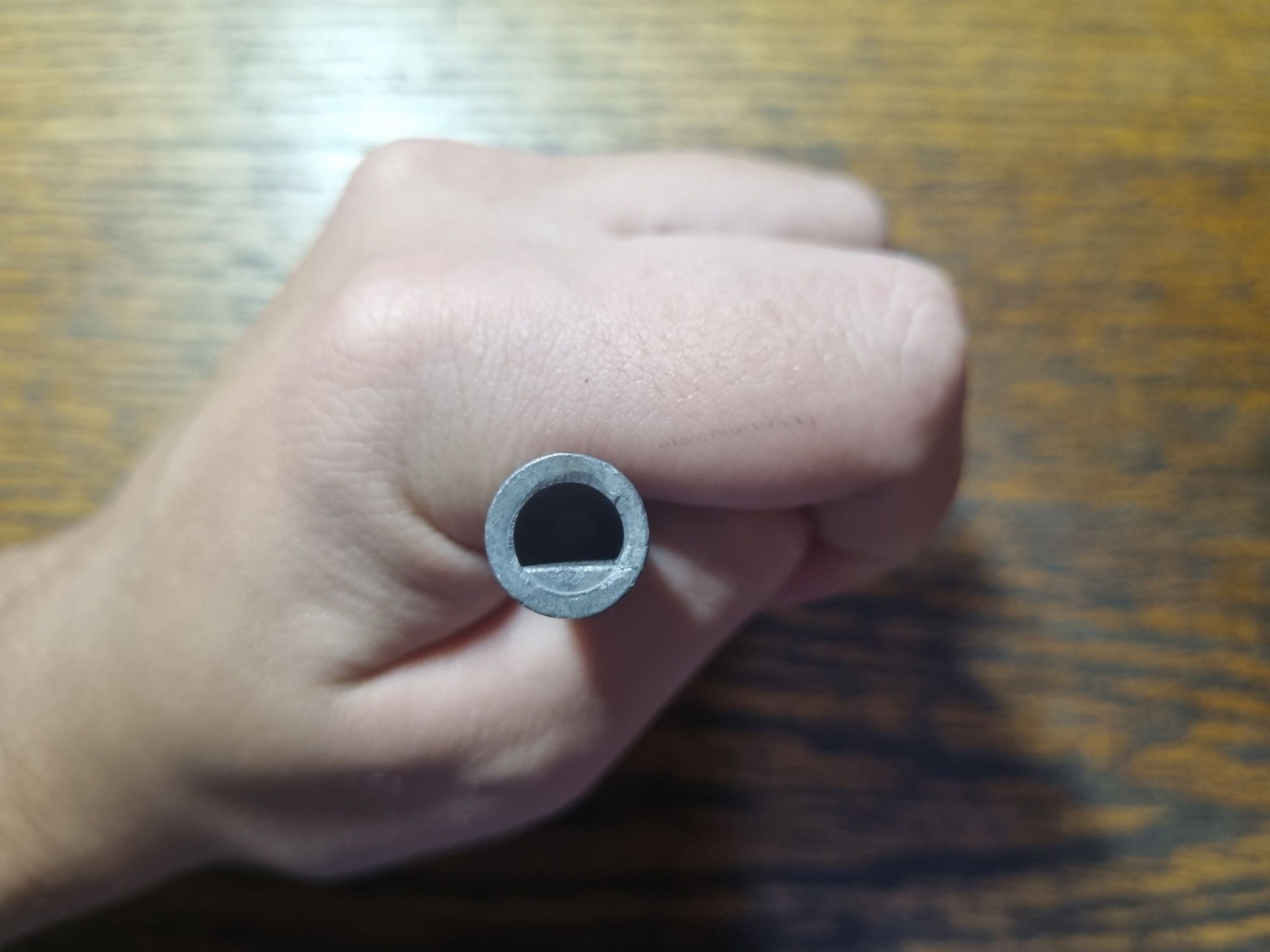

Он имеет профиль в виде скошенного круга.

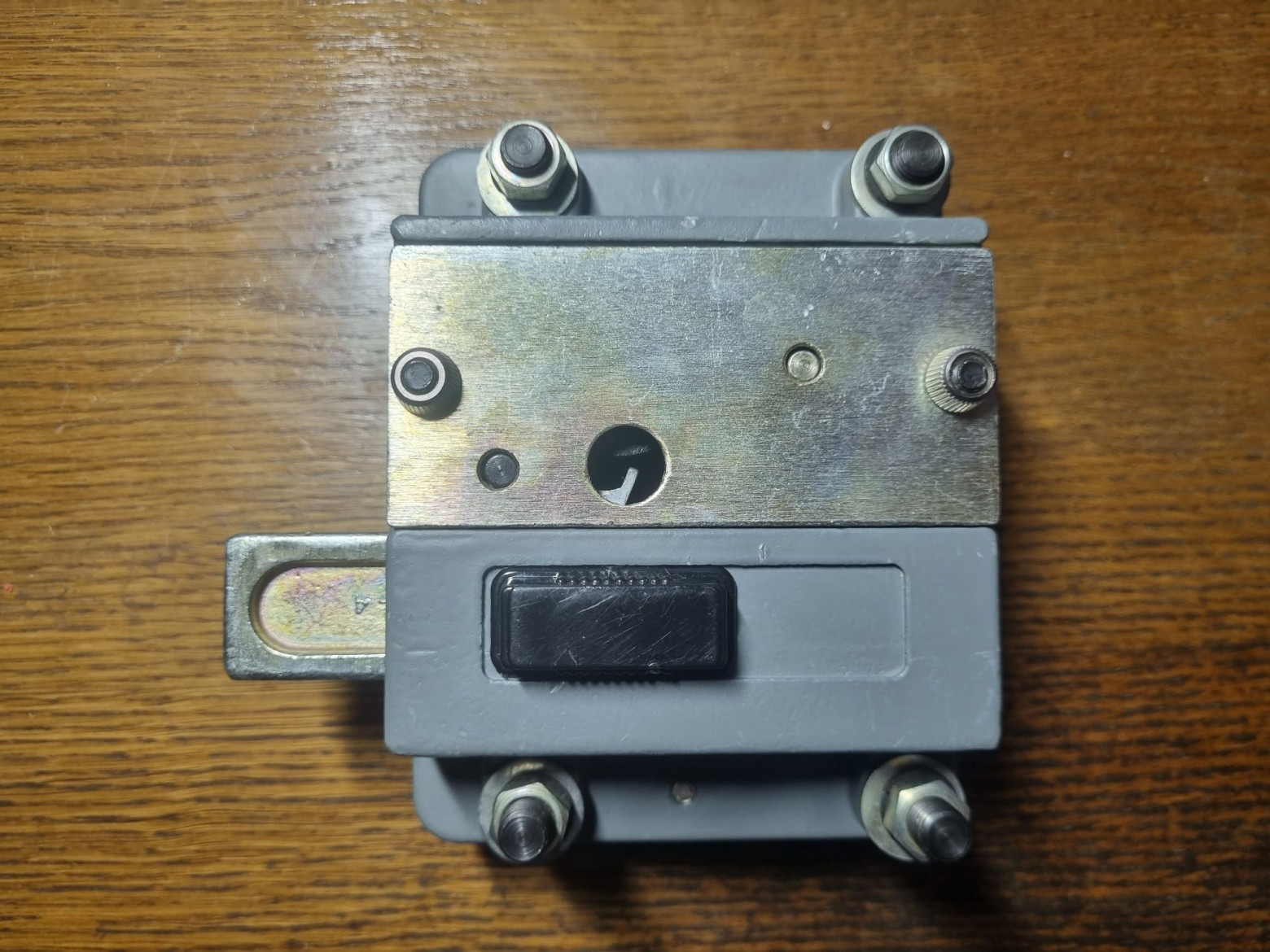

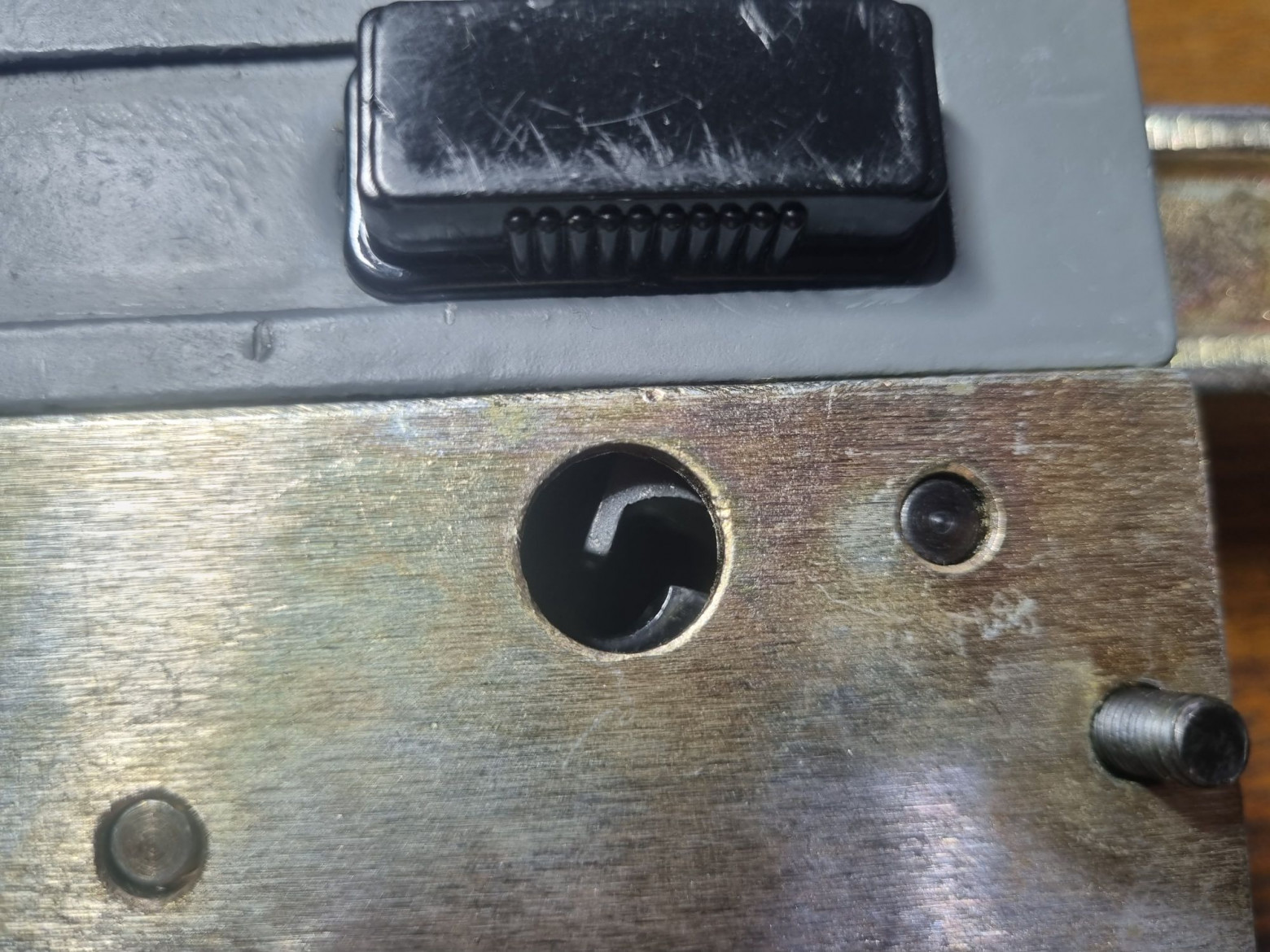

Но вернёмся к замку. С обратной стороны движок ригеля и две гайки с накаткой, держащие крышку.

Отвернув гайки, можно снять механизм и установить переднюю пластину на дверь.

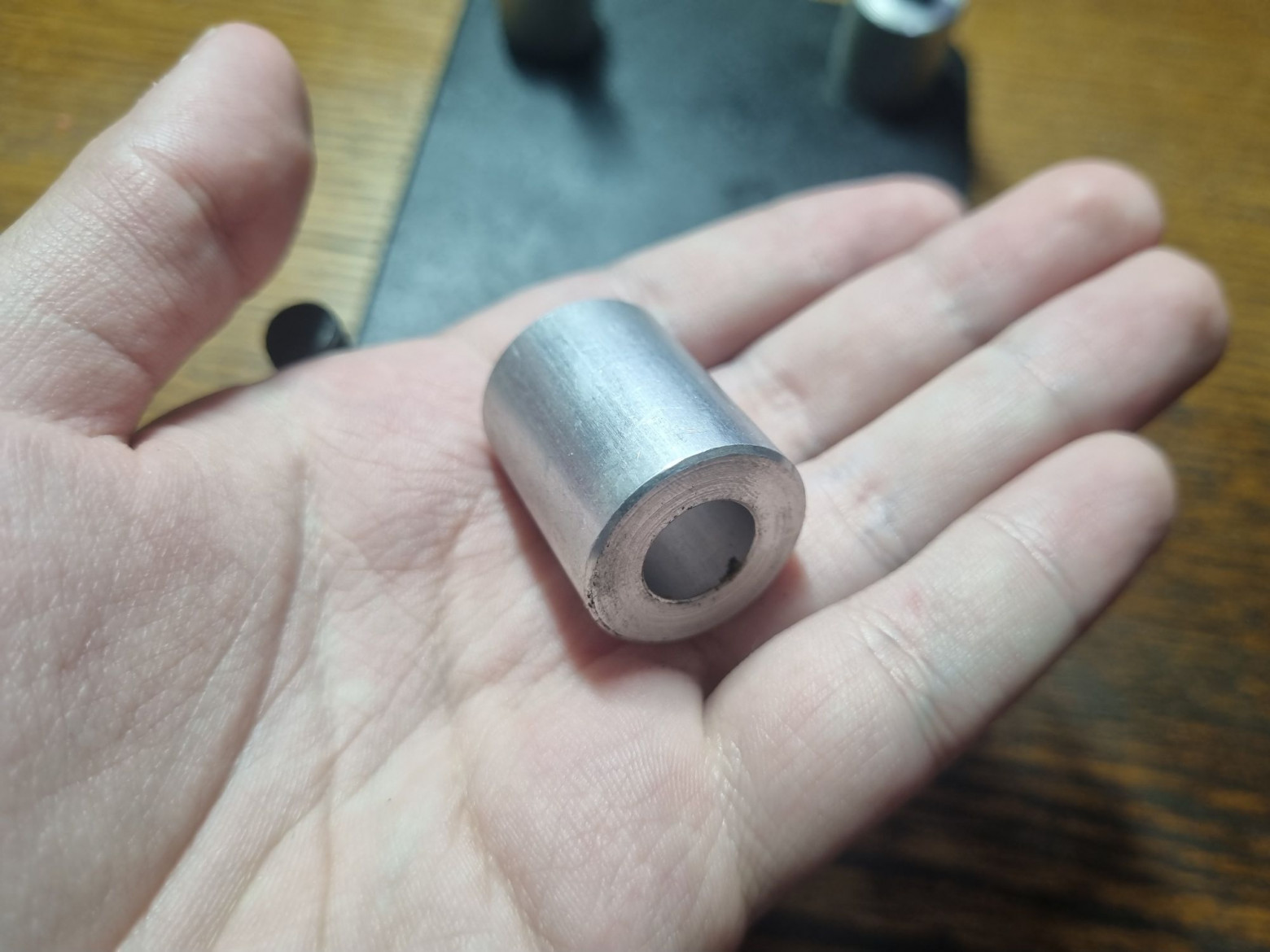

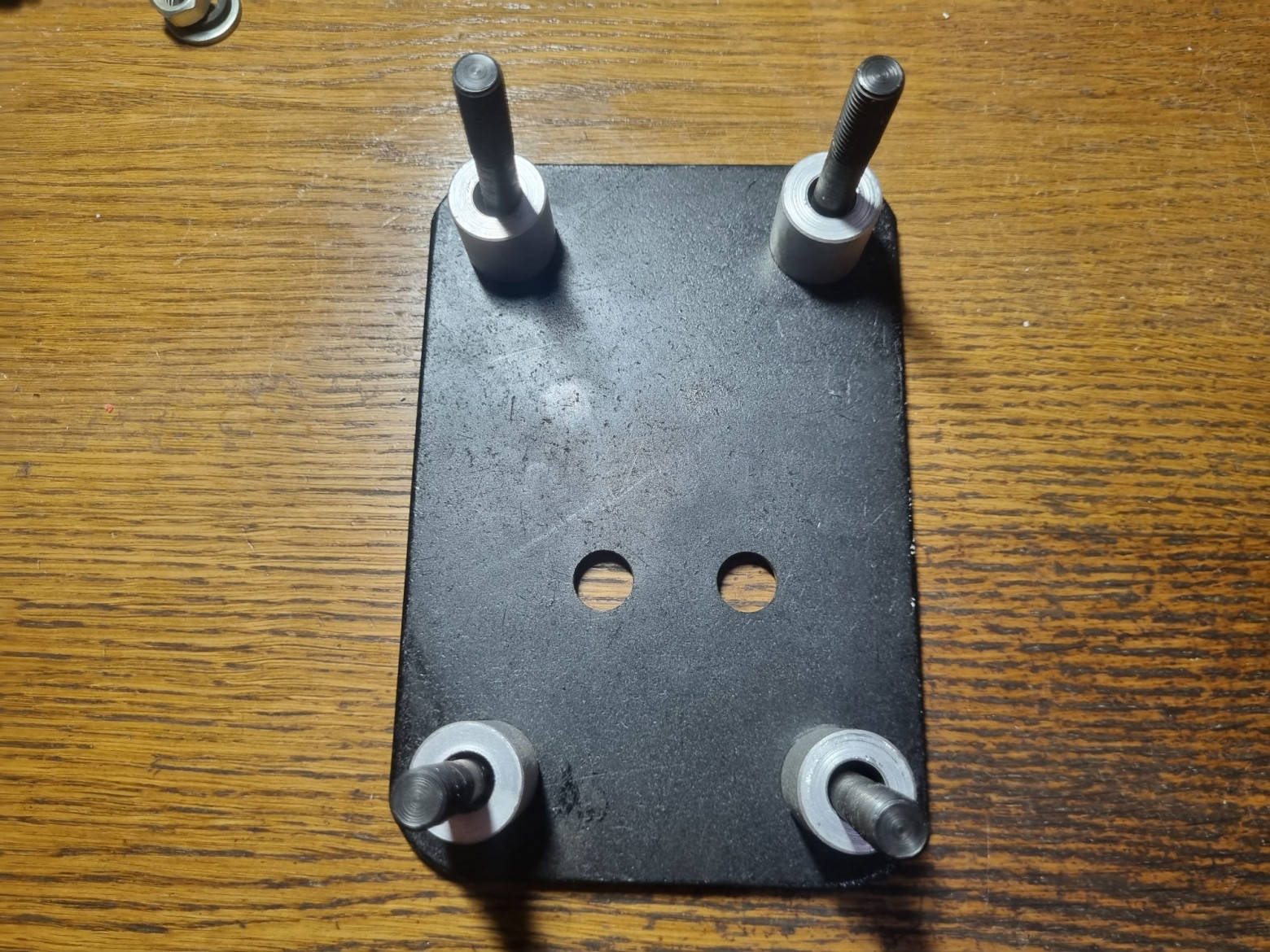

Прикручивается она через вот такие проставки.

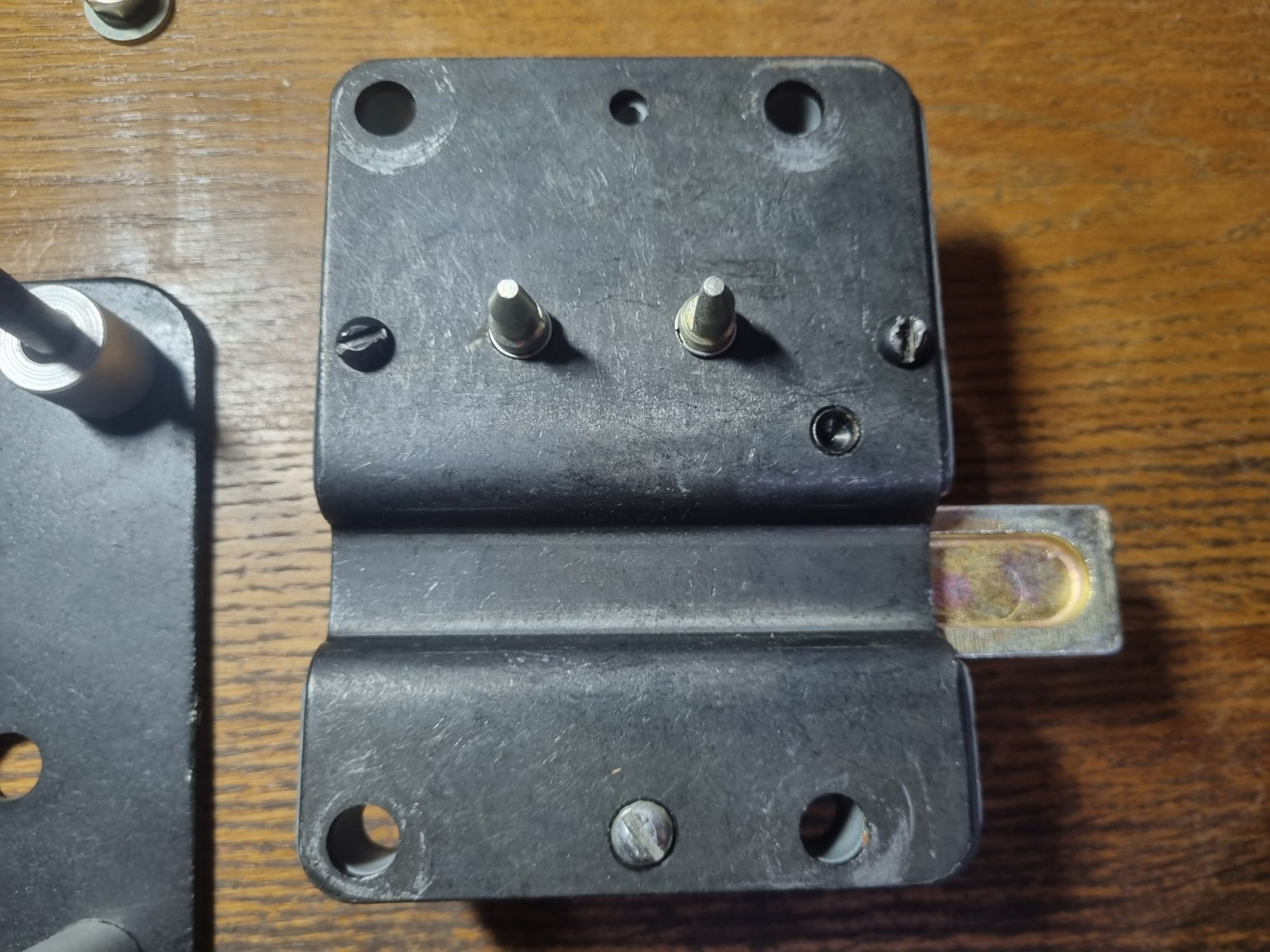

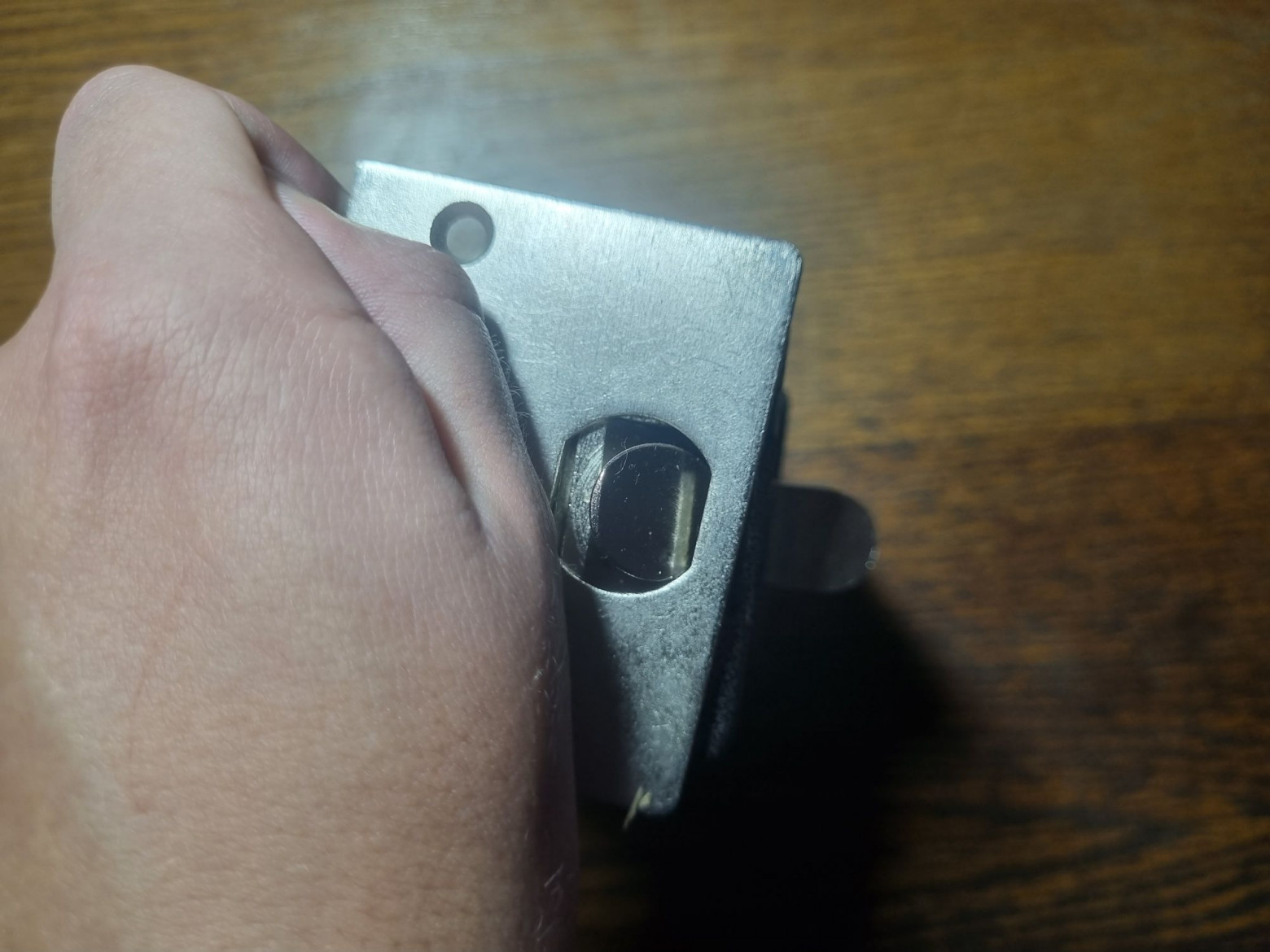

Замок без пластины.

Снимем крышку.

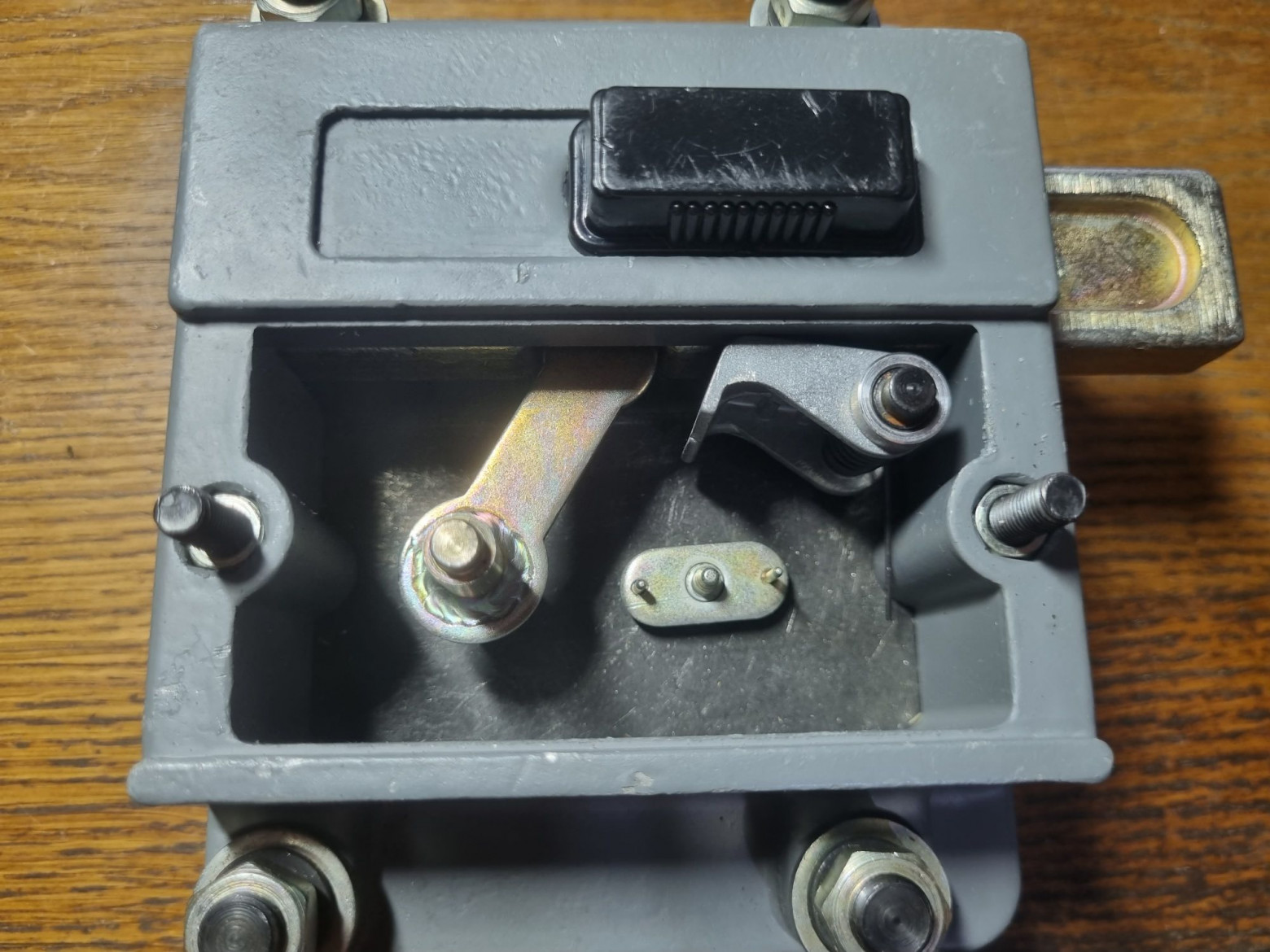

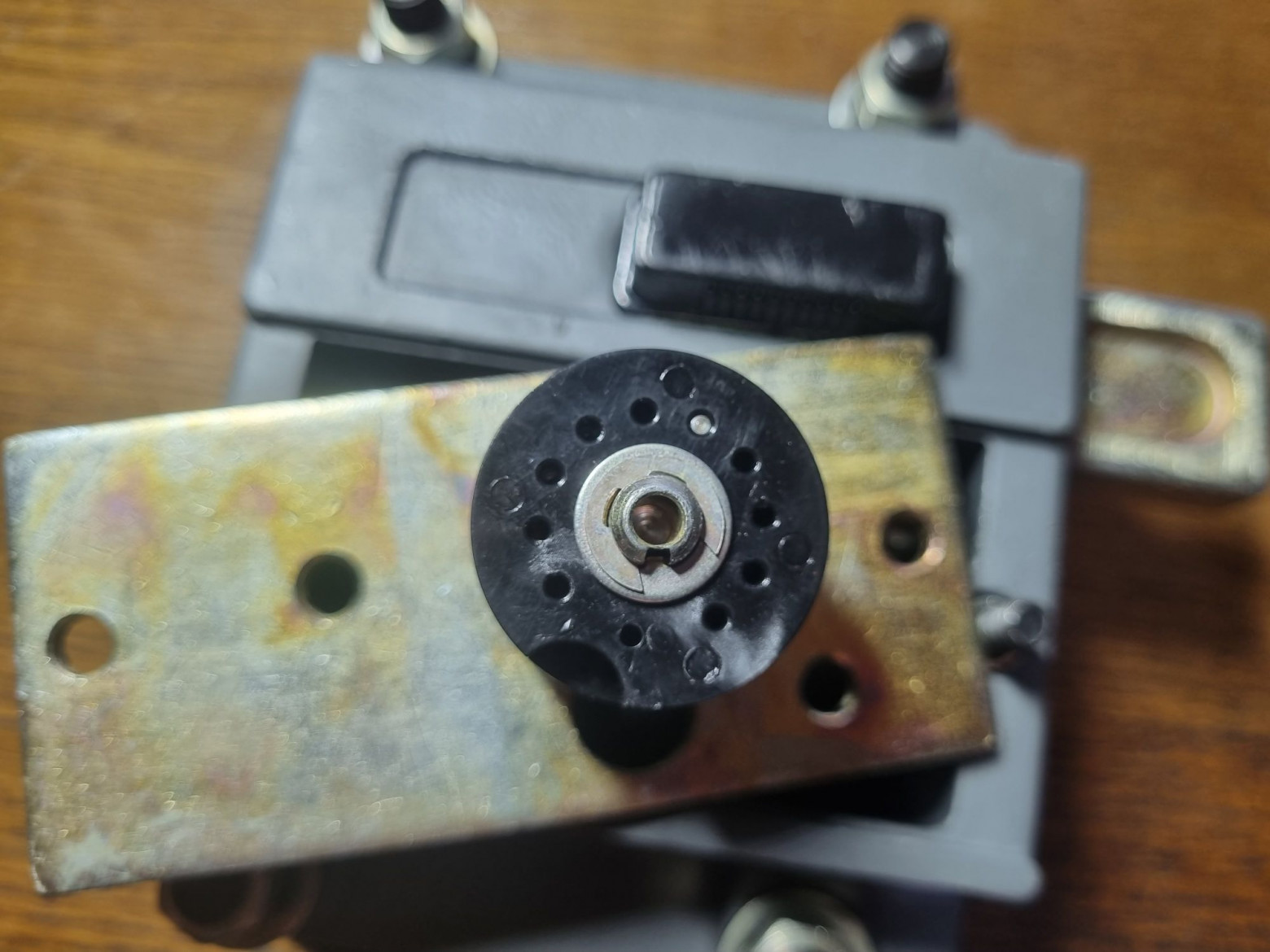

Видны защёлка и привод ригеля. На металлическую деталь с выступом посередине садятся расположенные на крышке кодовые диски.

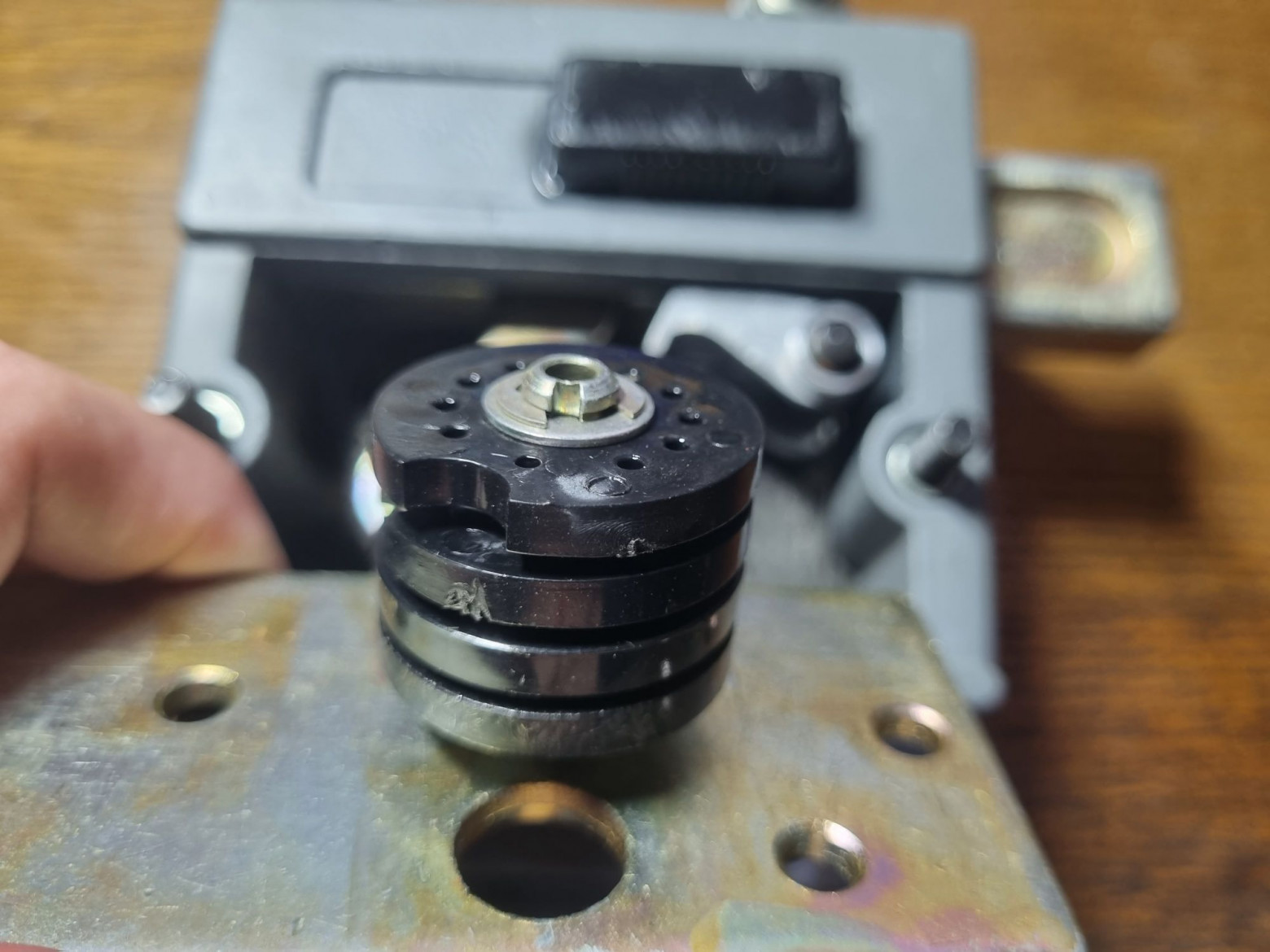

А вот и они.

В выступы вставлены штифты, которые и задают код. При вращении на нужный угол в нужных направлениях штифты последовательно упираются друг в друга, давая возможность провернуть всю группу дисков сразу и установить вырезы в них напротив защёлки.

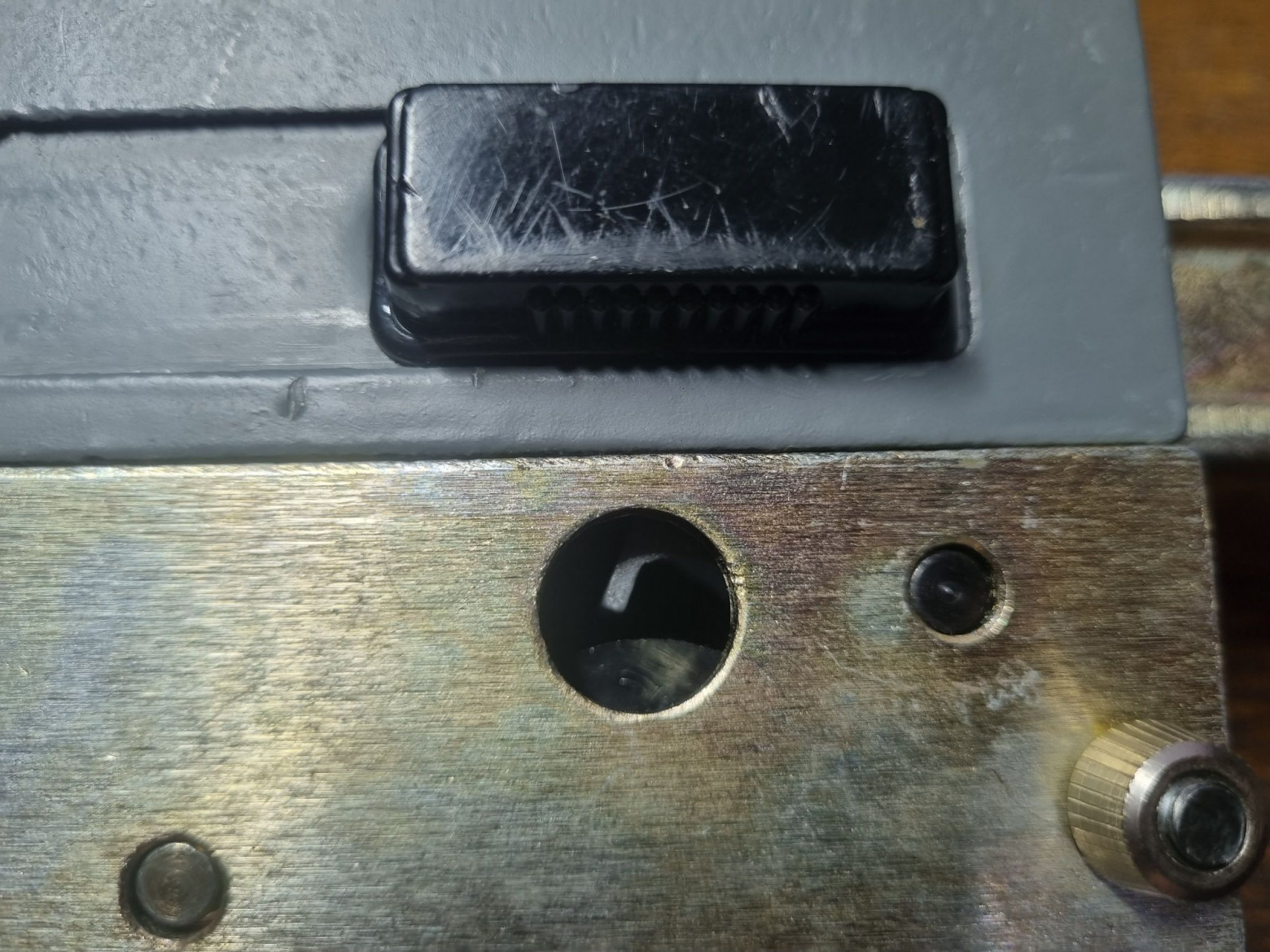

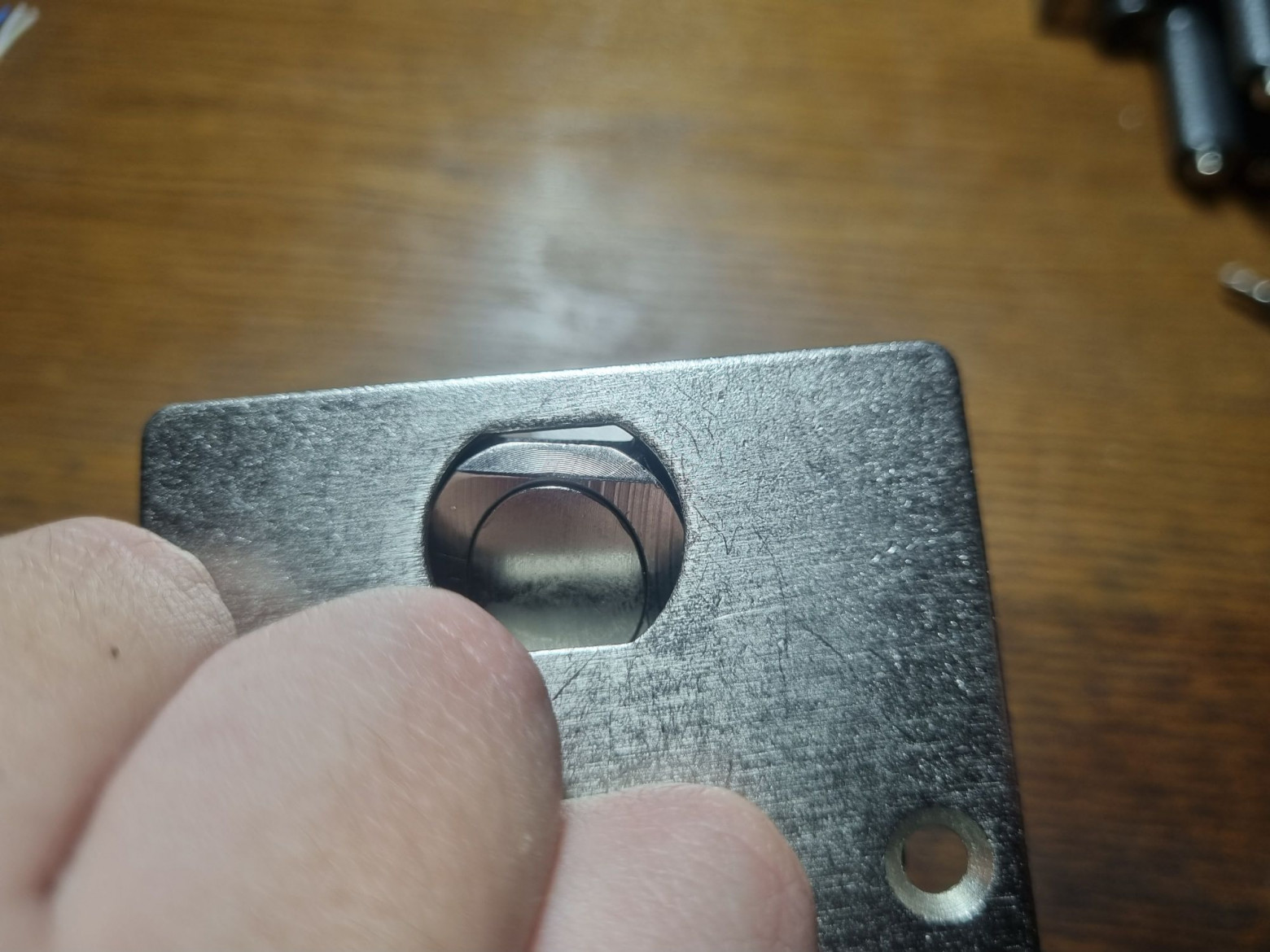

На крышке предусмотрено контрольное окошко, позволяющее убедиться в правильности набора кода после его смены.

Вот так выглядит положение дисков при закрытом замке.

А вот так — при открытом.

Вырезы в кодовых дисках составлены вместе и расположены напротив защёлки. При повороте спецключа во второй скважине или перемещении движка защёлка входит в образовавшееся пространство и даёт сдвинуть ригель. Здесь же становится понятен запрет крутить кодовые диски при открытом замке: скорее всего, они просто сломаются о край защёлки.

❯ Небольшой бонус

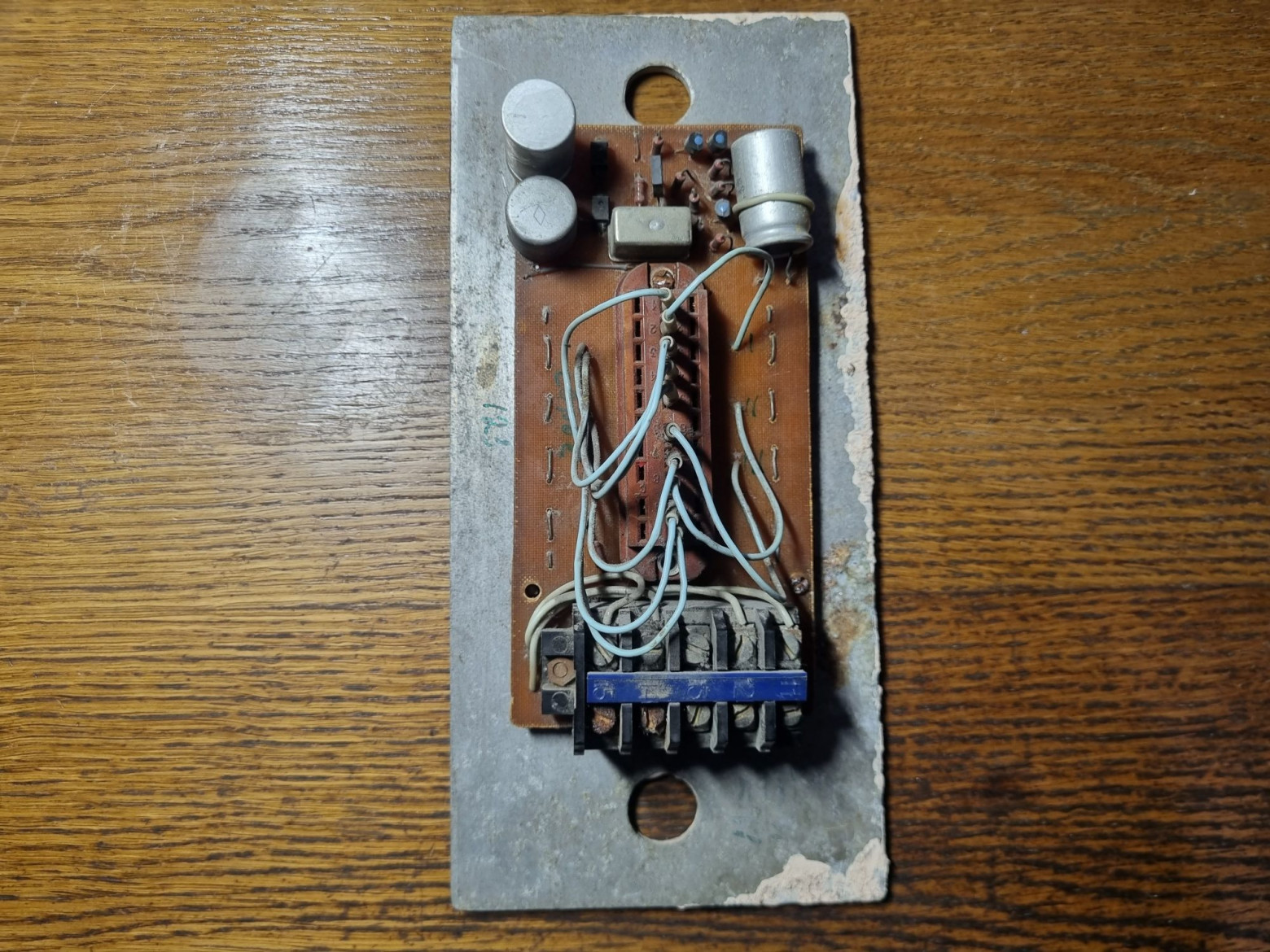

На прощание покажу вам ещё один артефакт подъездов девяностых: релейную кодовую панель.

Судя по исполнению, это дело рук всё той же организации, которая принесла в наш мир домофоны «Фамипия».

Устроено всё максимально просто: при нажатии нужных кнопок открываются три транзистора, которые активируют реле замка. Код задаётся подключением проводов к разъёму РП14, прикрученному к плате.

❯ Так что в итоге?

Замок «Меттэм» без шуток можно назвать одним из лучших отечественных кодовых замков.

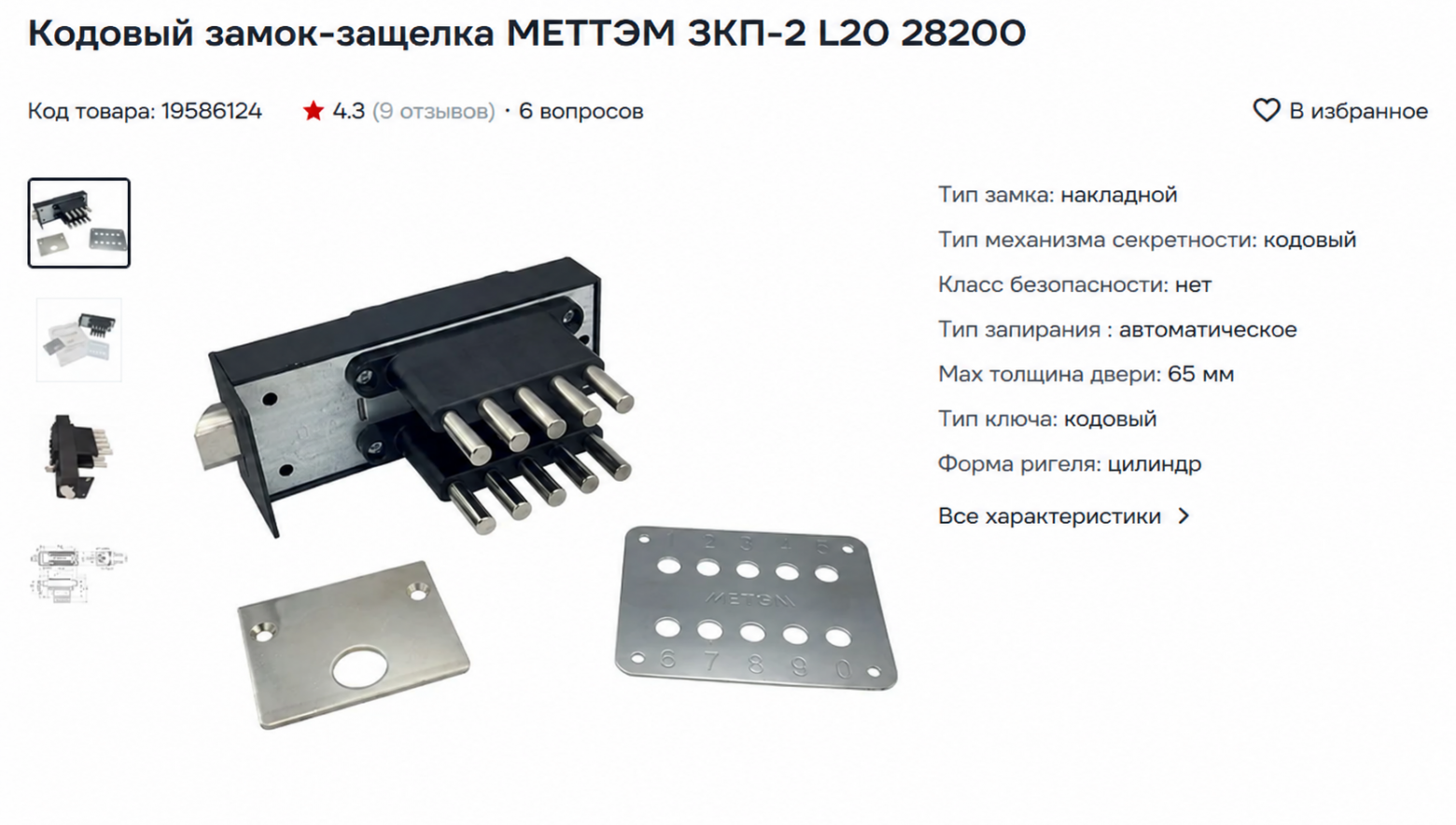

Даже сейчас их выпускают и продают.

Но всё же стоит сказать, что ни один, даже самый крутой такой механический замок не превзойдёт по удобству, надёжности и сложности вскрытия электронный. Те, которые всё же способны это сделать, на подъезды не ставятся по причине их нежности (то, что замок с высокой секретностью, вовсе не гарантирует то, что его не заклинит на пятидесятиградусном морозе или что он не сдохнет оттого, что внутрь попала грязь) и высокой стоимости. Поэтому представленные далее замки используются там, где нужна защита от всяческих мимокрокодилов и никого более.
