Стеклодувное дело. Необычные и интересные горелки. Встречное пламя

Стеклодувное дело — прибежище пироманов-эстетов, а речь прежде всего о работе в пламени горелок, и последние здесь — главный инструмент, предмет гордости мастера, и этакий огненный фетиш. Мы уже окунались в историю праправнучки паяльной трубки (февки) — знаменитой горелки «пушки» [1], бывшей до недавнего времени практически отраслевым стандартом: простая, легко масштабируемая, нетрудно изготовляется силами любой механической мастерской, имеет ряд модернизаций. Тем не менее попадаются сведения и о других интересных вариантах и модификациях стеклодувных горелок, на некоторые из которых почтенной публике и предлагаю взглянуть. Полюбуемся и отдельными современными их исполнениями — старые принципы сегодня нередко обретают вторую жизнь. Постараемся при этом ограничиться приборами для ручной работы — огневое оснащение для (фабричной) машинной обработки стекла слишком специфично и разнообразно.

К стеклодувным пушкам и для погружения в огненную тему нелишне будет вспомнить старинные горелки на жидком топливе [2], модернизацию сложносоставной «карповской» пушки [3] и аналогичные работы со сложной двухрежимной пушкой [4].

1. Граничные условия

Говоря о стеклодувном деле, приходится пояснять: здесь речь о размягчении стекла в пламени горелок. Однако существует родственное одноимённое занятие, где стекло плавят или варят из шихты в специальных печах, а готовую мягкую стекломассу набирают (наматывают) на конец длинной стеклодувной трубки, раздувают и многочисленными приёмами формуют и украшают сосуд. Исторически печное стеклоделие было первым; им выполняли как технические, утилитарные, так и декоративные сосуды и вещицы. Даже первые оконные стёкла делали подобным способом — выдувая и расплющивая крупный пузырь. Нынче стеклодувной трубкой орудуют только редкие группы энтузиастов в декоративно-прикладном применении — забава это слишком масштабная и энергоёмкая для широкого круга любителей.

Работа со стеклом в пламени горелок может быть как технической — формовка и спаивание стержней и трубчатых заготовок для изготовления химических или физических приборов и установок, так и декоративной — выполнение некрупных стеклянных вещиц.

 К горелкам!

2. Горелки со встречным пламенем

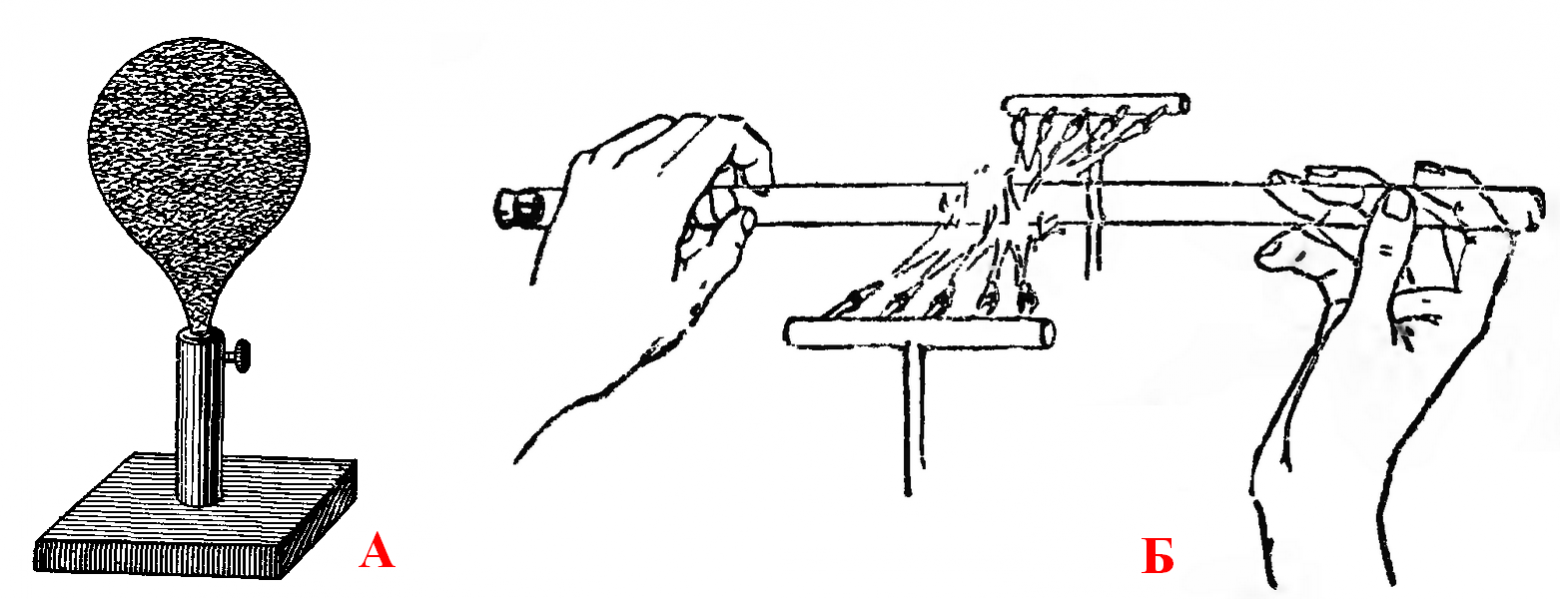

Отчасти улучшить работу на такой горелке помогает отражатель пламени — асбестовый кружок на ножке, устанавливаемый за обрабатываемым стеклом и возвращающий часть тепла на заготовку.

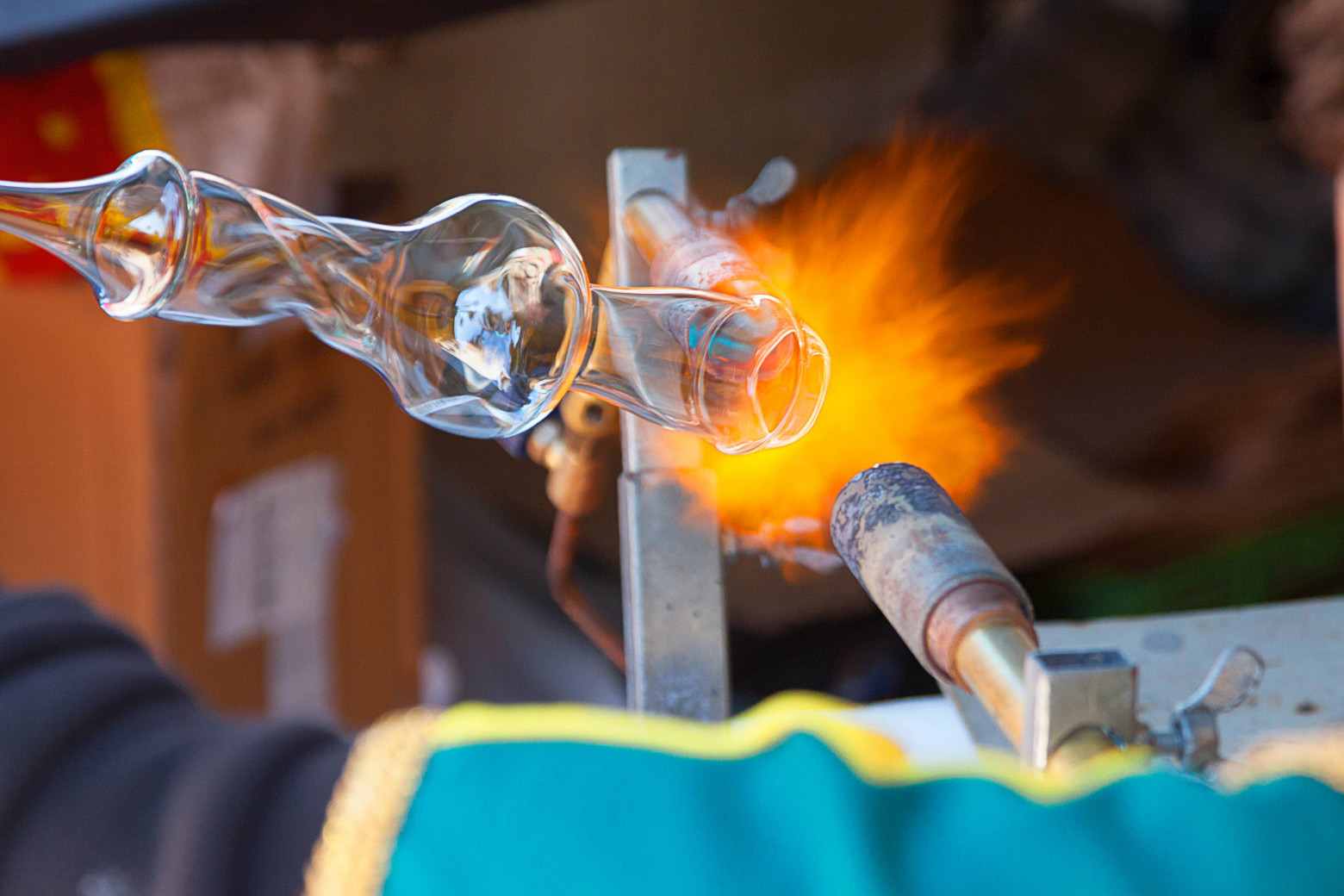

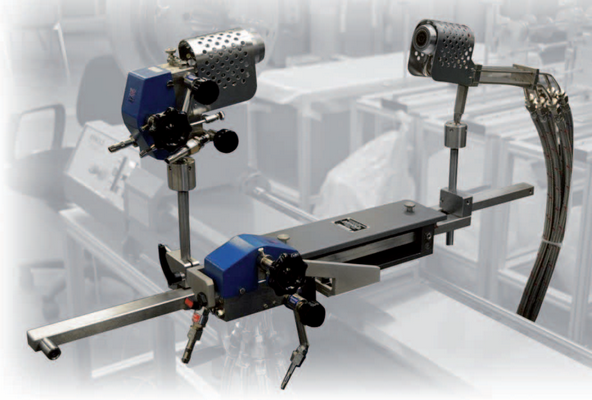

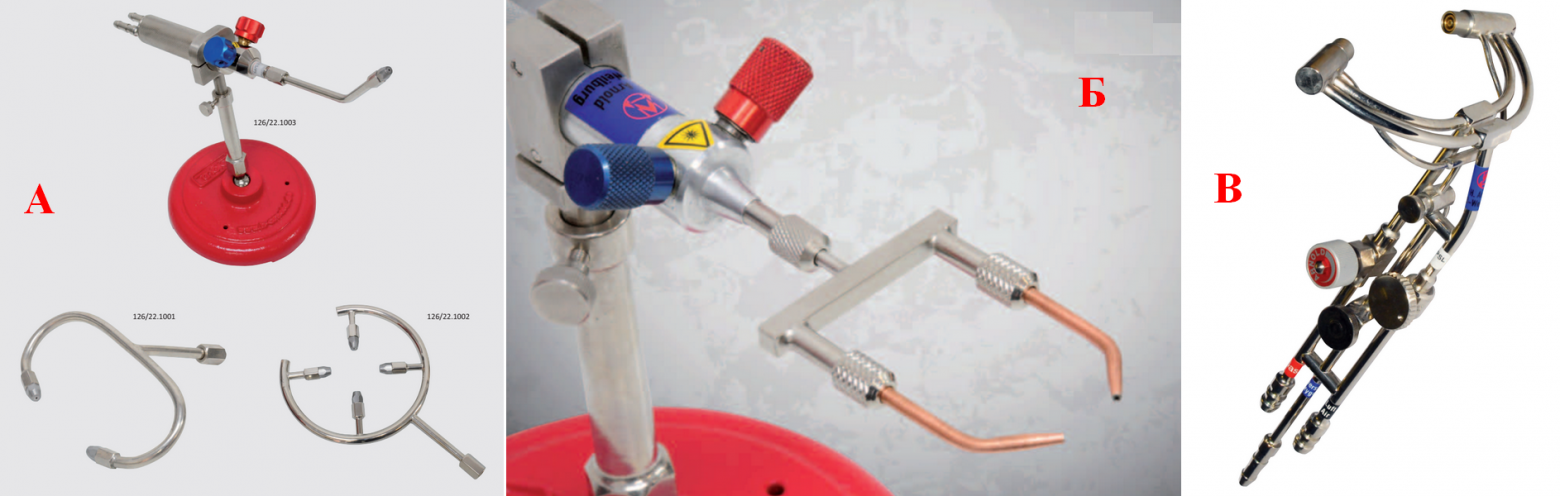

Установка вместо отражателя пламени ещё одной горелки — работа на встречном пламени —позволяет равномернее нагревать стеклотрубку или вращать её не так быстро, что особенно полезно при более или менее крупных заготовках. Кроме облегчения для пальцев и кистей стеклодува, равномерный нагрев даёт равномерное же размягчение трубки, раздуваемые или вытягиваемые фигуры будут правильной формы, со стенками одинаковой толщины. В старой литературе встречается классификация — «немецкий тип» горелки (с одним пламенем) и «американский тип» (со встречным пламенем).

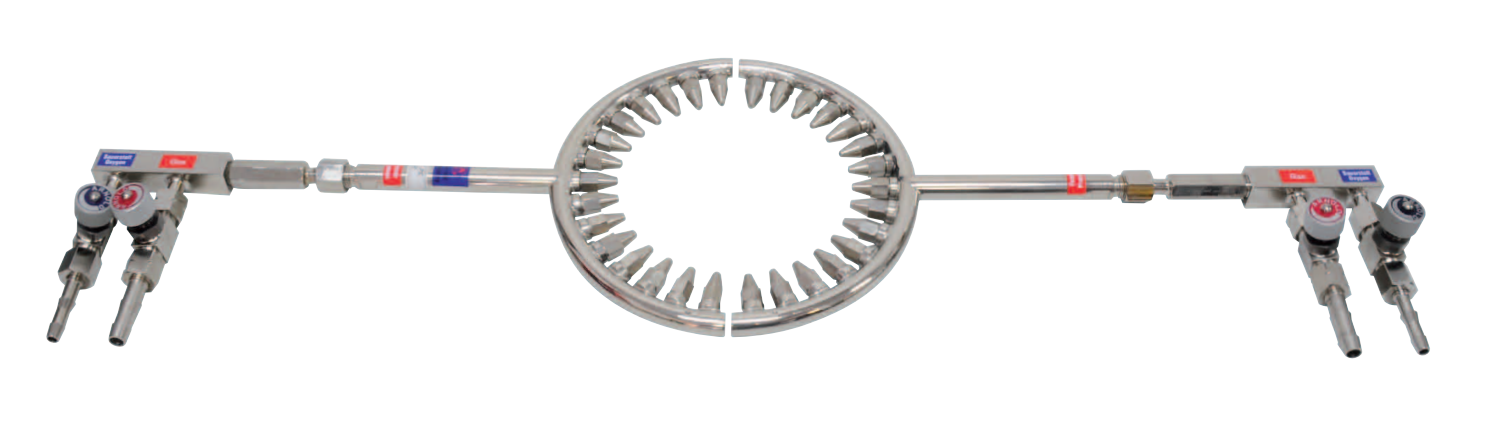

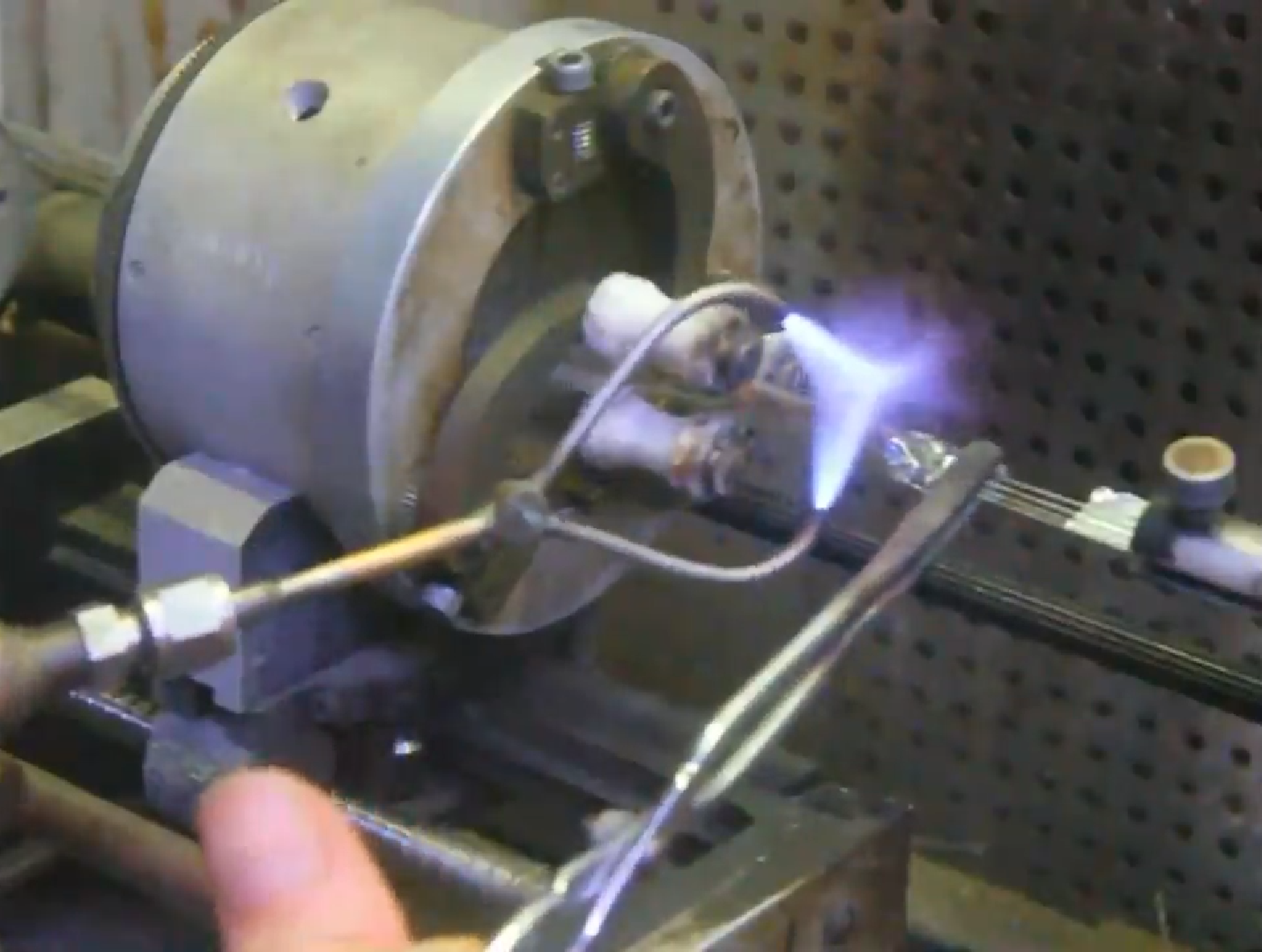

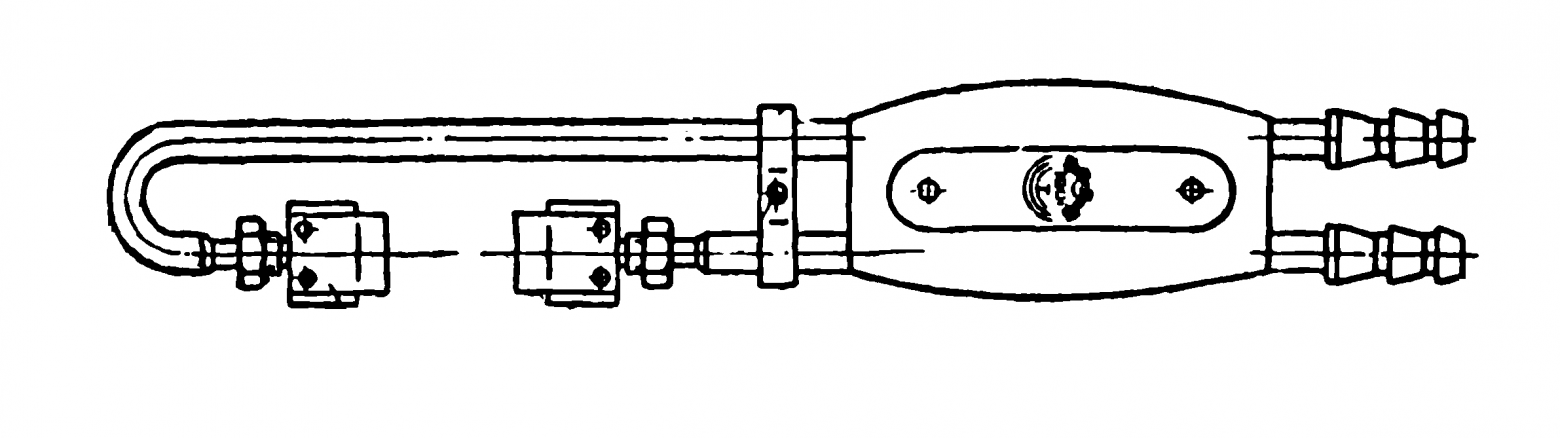

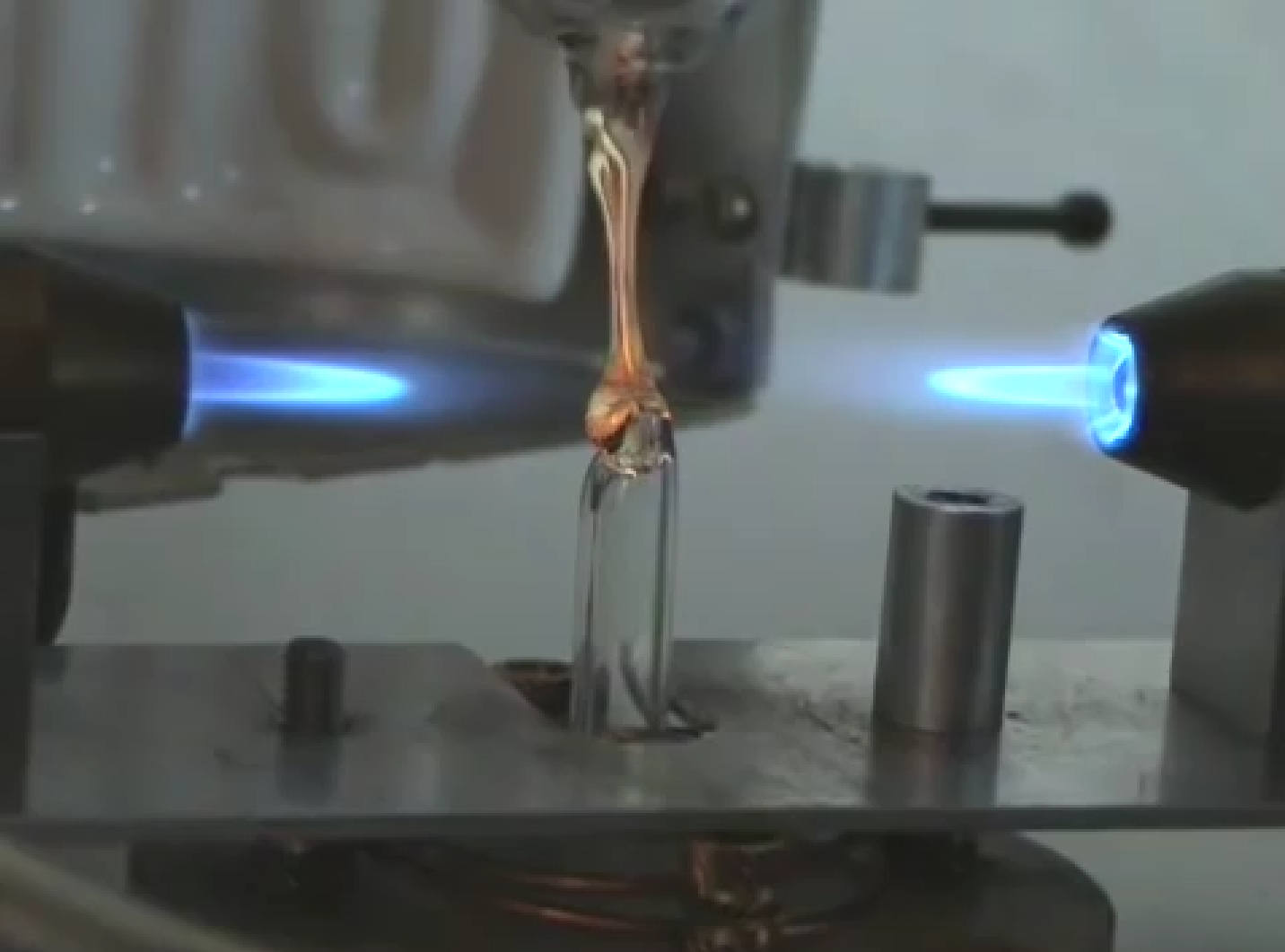

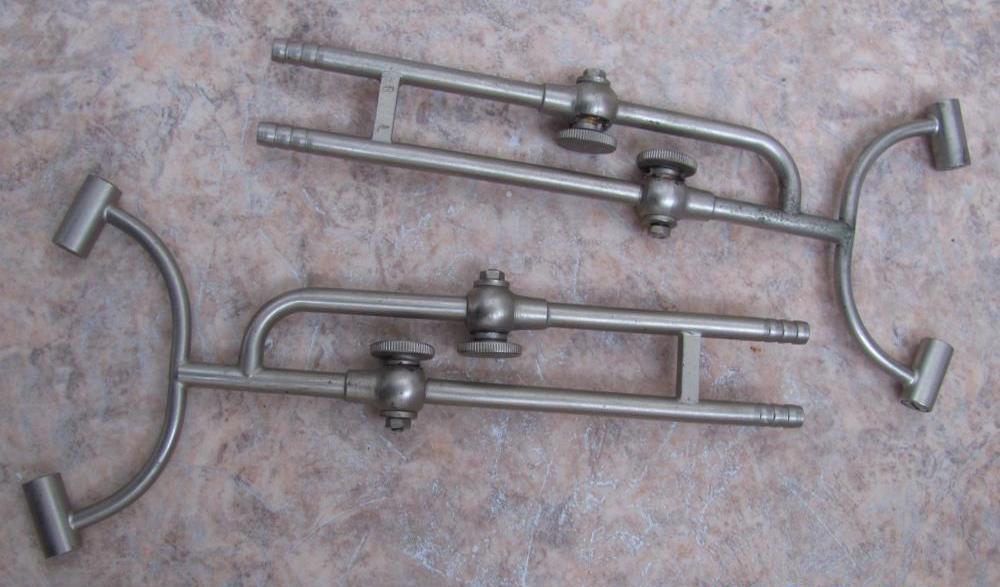

Наряду с большим достоинством встречного пламени, для среднего универсального настольного огня «американский» тип применяется нечасто, однако встречные горелки уютно прижились для пайки неподвижных мелочей, например, для отпайки — переплавления штенгеля обработанных на откачном посту ламп.

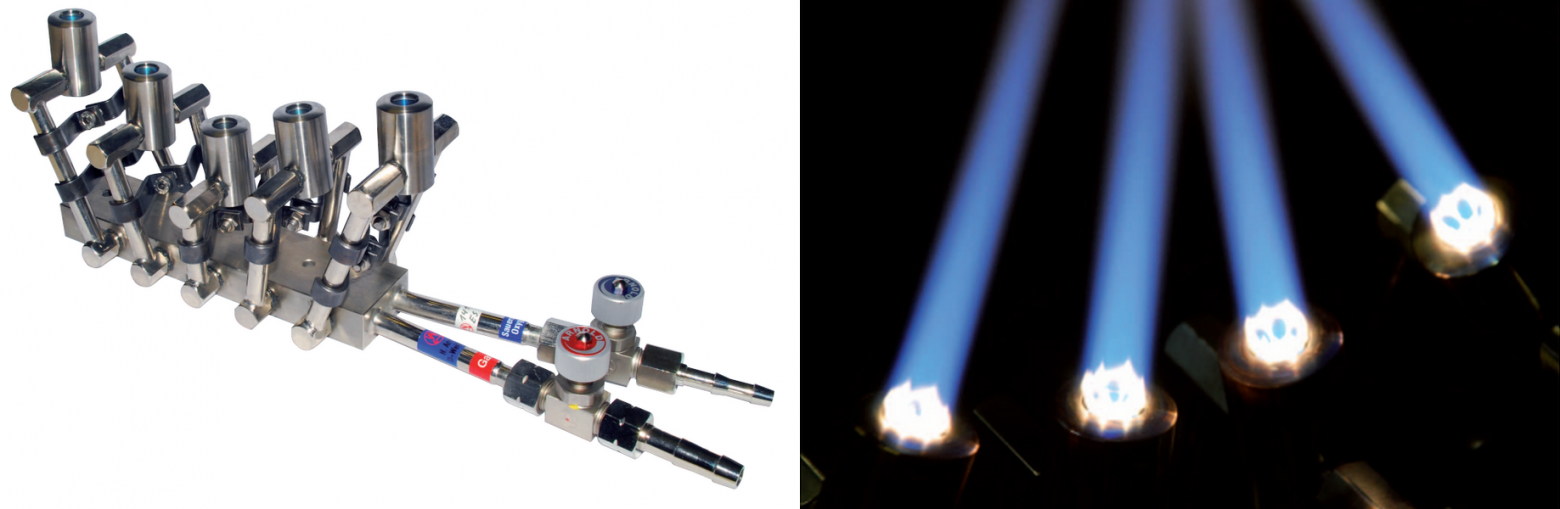

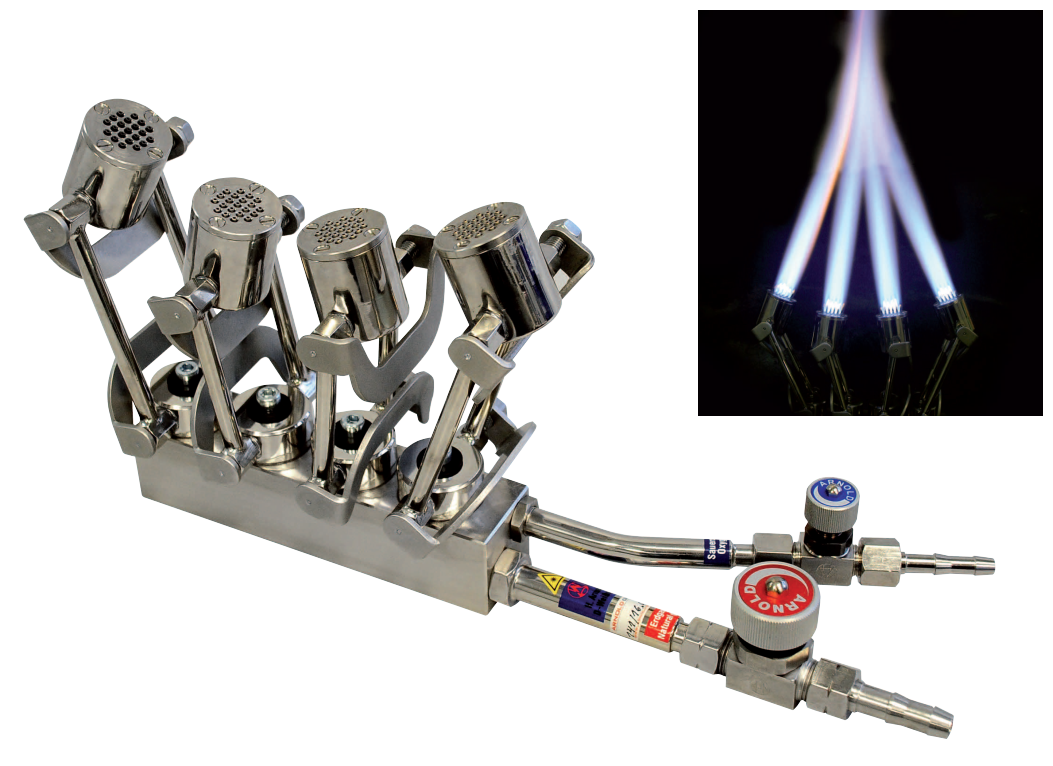

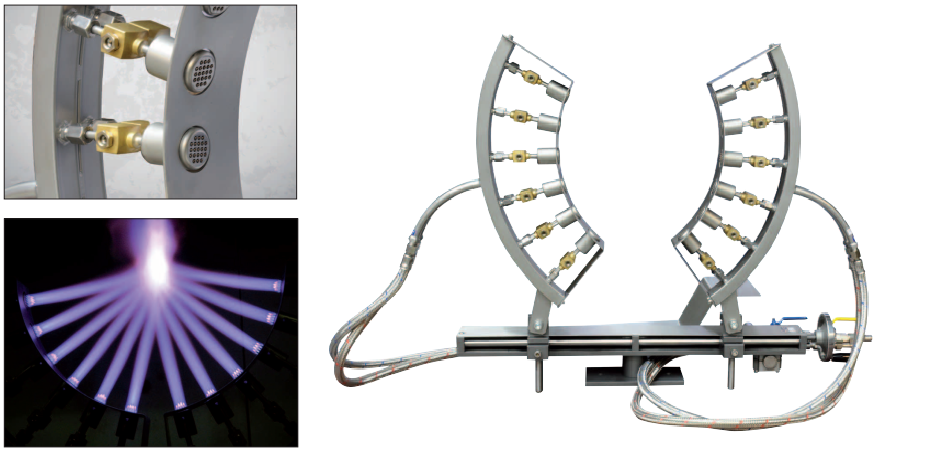

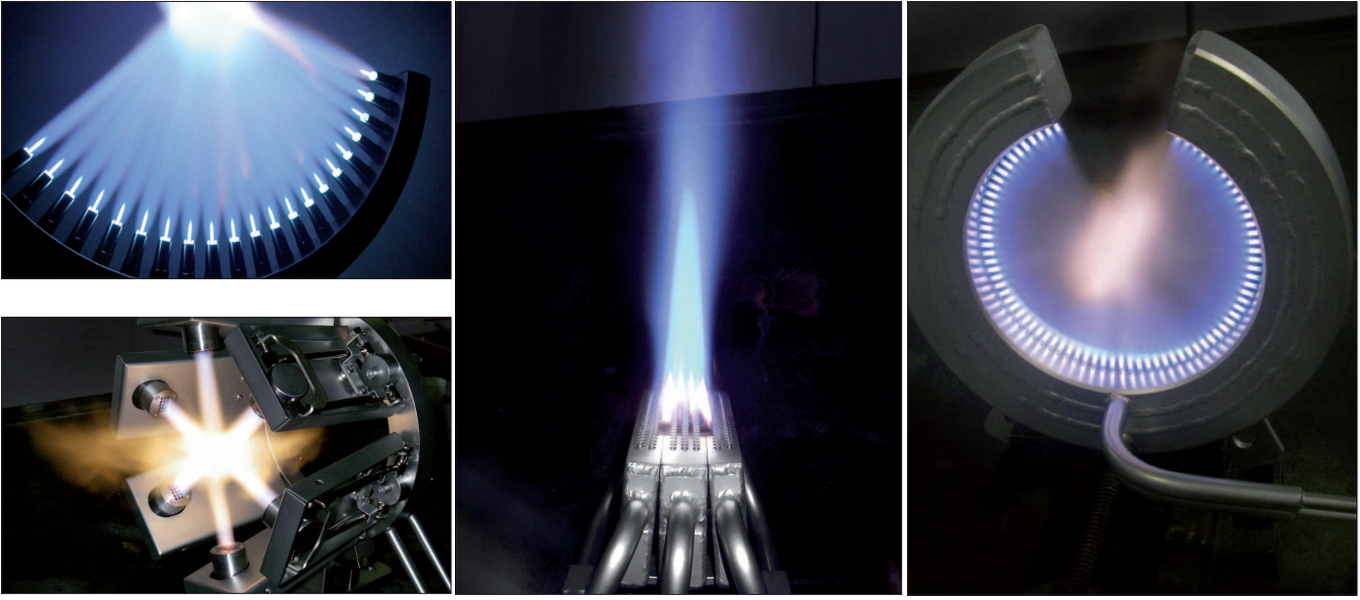

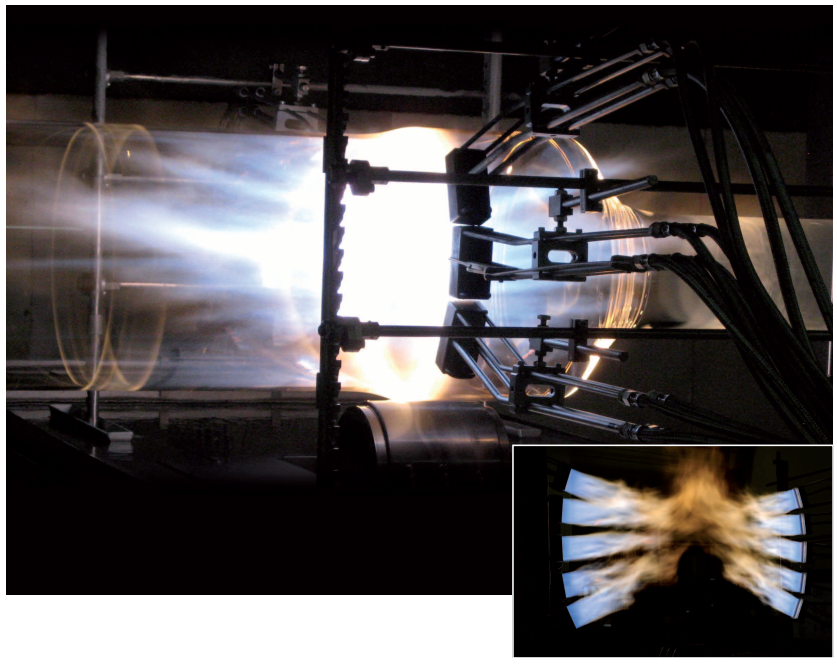

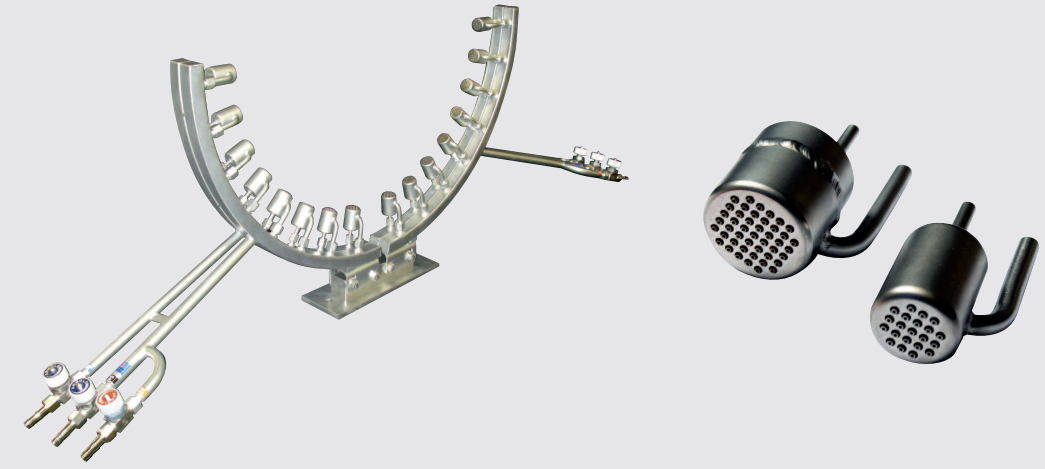

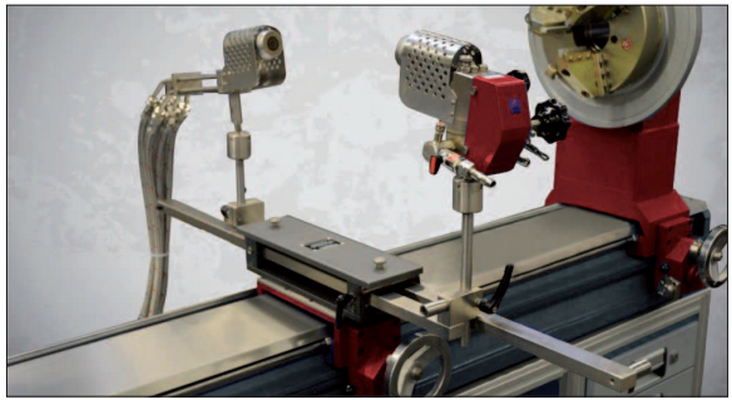

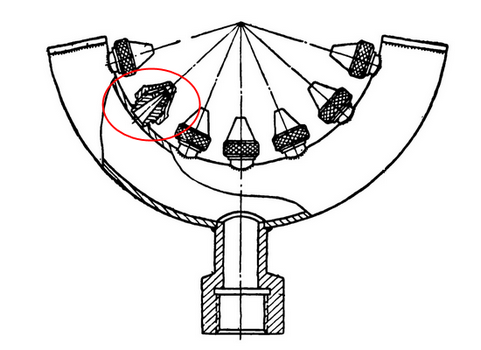

Несколько слов о станочных вариантах сказать всё-таки хочется — слишком характерный и красивый пример, тем более горизонтально-заварочный станок (ГЗС), пусть и невеликих размеров, всё чаще можно увидеть в мастерских даже у коллег-любителей. Здесь встречное пламя используется для равномерного прогрева более или менее крупных стеклянных заготовок-труб.

3. Два слова о физике горения

Важный параметр при конструировании или подборе горелки — скорость горения газовой смеси. Если она существенно ниже скорости истечения смеси из сопла, пламя срывается; выше — пламя распространяется внутрь — сопло раскаляется, а в случае большого количества готовой смеси внутри горелки, происходит взрыв (хлопок, обратный удар).

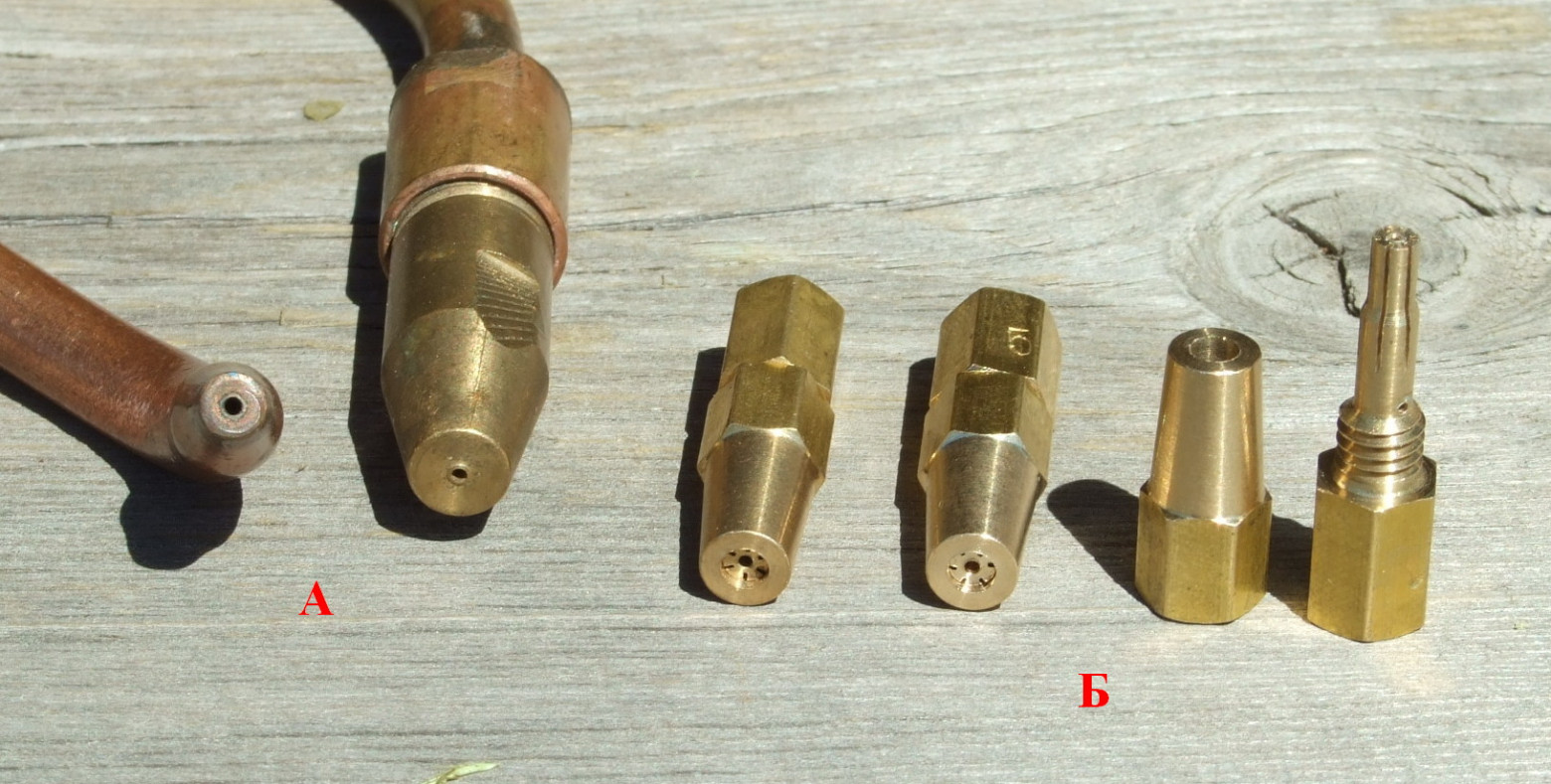

Скорость горения для разных ходовых газовых смесей существенно отличается, невысока она у газовоздушных смесей, например, у метана (сетевой газ) с воздухом, у пропан-бутана (сжиженный баллонный) с воздухом. Скорость горения смеси резко повышается при добавке в неё кислорода или в случае чистой газокислородной смеси. Обратные удары здесь вероятнее, защититься от них сложнее. Очень высокой скоростью горения обладает кислород — водородная смесь, которую тоже иногда используют в стекольных огнях.

Лозунги.

Выбор диаметра сопла, давления, расходов газов, а на этапе конструирования — и принципа (места) их смешивания преследует цель получить устойчивый факел с полным сжиганием горючего газа, иметь возможно более широкие регулировки, предотвратить обратные удары или, по крайней мере, уменьшить их разрушительные последствия до минимально возможного. Некоторые эти задачи противоречивы и требуют компромиссных и (или) комбинированных решений, поиск которых — увлекательная работа.

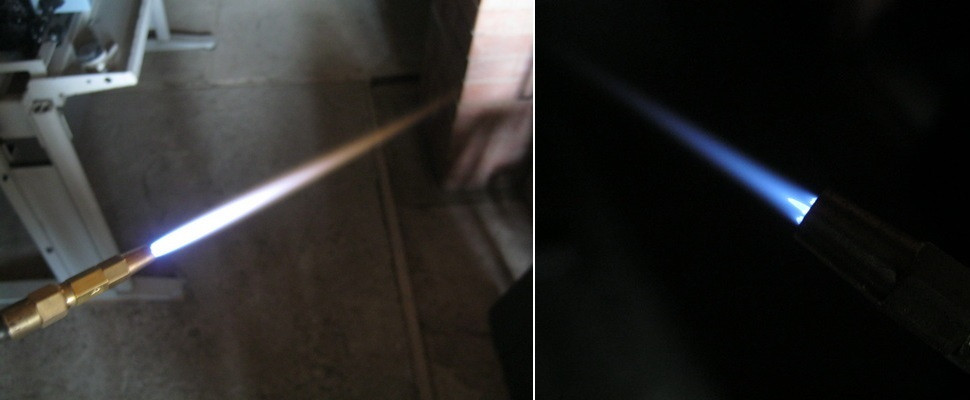

В общем случае размеры и конструкция горелок сильно зависят от сжигаемой смеси газов; нашему же условному коллеге стеклодуву-любителю чаще всего приходится довольствоваться баллонным пропаном и воздушно-кислородной смесью-окислителем.

4. Итого

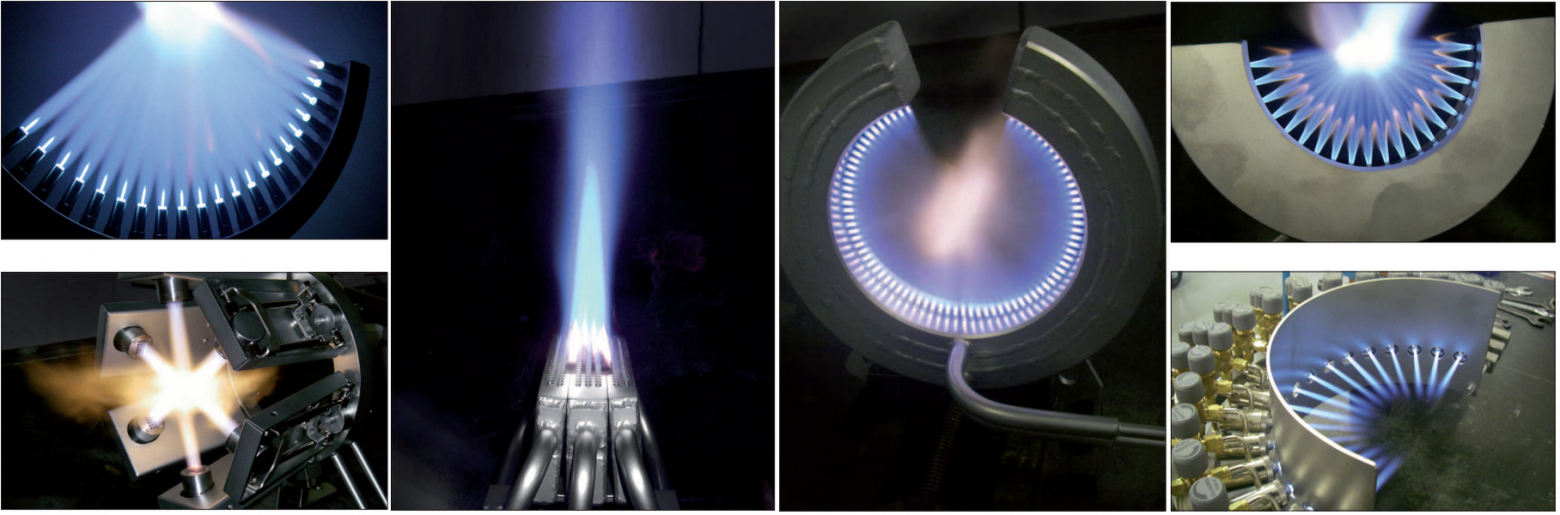

Какую же роль, кроме общеобразовательной и эстетической, могут сыграть горелки подобного составного типа в жизни стеклодува-самодельщика? Описанный принцип может стать хорошим подспорьем в конструировании своих разнообразных огней для настольного или небольшого станочного стеклоделия, тем более что специальные стеклодувные горелки, нынче товар специфический, редкий и недешёвый, в то время как газосварочное оборудование, его сменные и запасные части, весьма доступны и собираются (компонуются) в нужный прибор посильными слесарными работами — пайка твёрдым и мягким припоем, работа ножовкой, дрелью и напильником.

5. Дополнительные материалы

1. Стеклодувные горелки. От истоков к современности. Краткий экскурс. Записки автора.

2. Стеклодувное дело. Ранние стеклодувные горелки на жидком топливе. Записки автора.

3. Большая модернизация настольной стеклодувной горелки своими руками. Записки автора.

4. Модернизация сложной стеклодувной пушки. Фотоотчёт автора.

5. Стронг Д. Техника физического эксперимента. Лениздат. 1948 г. Перевод с английского.

6. Кустарные вакуумные триоды Клода Пайяра. Часть 1. Записки автора.

7. Бешагин С. П. Огневое оснащение в электровакуумном производстве. Изд. «Энергия» Москва 1967 г.

На благо всех разумных существ, Babay Mazay, октябрь, 2026 г.
