Как универсальный разъем стал кошмаром: почему одинаковые кабели USB-C отличаются по скорости в 80 раз

Возьмите два черных кабеля USB-C одинаковой длины с одинаковыми овальными штекерами, которые любой стороной влезают в любой современный ноутбук и телефон. Один из них передает данные со скоростью 480 мегабит в секунду, как обычный USB 2.0 из 2000 года, а второй тянет 40 гигабит, то есть примерно в 83 раза больше. Снаружи их обычно не различить, потому что маркировку производители ставят далеко не всегда.

Скорость тут только начало, потому что один из этих кабелей выдержит 60 ватт, а другой 240. Один выведет картинку на монитор, а второй нет, хотя разъем у них совершенно одинаковый. В 2014 году USB-C задумывали как штекер, который наконец закончит зоопарк из разъемов и кабелей, а в итоге зоопарк просто переехал внутрь одного разъема и стал невидимым.

Разъем, который заменит все

Спецификацию USB Type-C 1.0 консорциум USB-IF опубликовал 11 августа 2014 года. Обещание звучало соблазнительно: один симметричный разъем на 24 контакта, который вставляется любой стороной и подходит и телефону, и ноутбуку, и монитору. Через него можно заряжать устройство, передавать данные и выводить изображение. Уже через месяц, в сентябре 2014 года, вышел стандарт DisplayPort Alternate Mode, позволяющий гнать по этому разъему видеосигнал, а в июне 2015 года Intel объявила, что Thunderbolt 3 будет использовать USB-C как единственный разъем.

Главная проблема заложена именно здесь: USB-C описывает только форму штекера и назначение контактов. Что побежит по проводам, решают другие стандарты, то есть версия USB, режимы питания USB Power Delivery и альтернативные режимы для видео и Thunderbolt. Разъем получился универсальным ровно в том смысле, что в него влезает все. А будет ли работать то, что влезло, зависит от устройств на обоих концах и от кабеля между ними.

Что внутри одинаковых кабелей

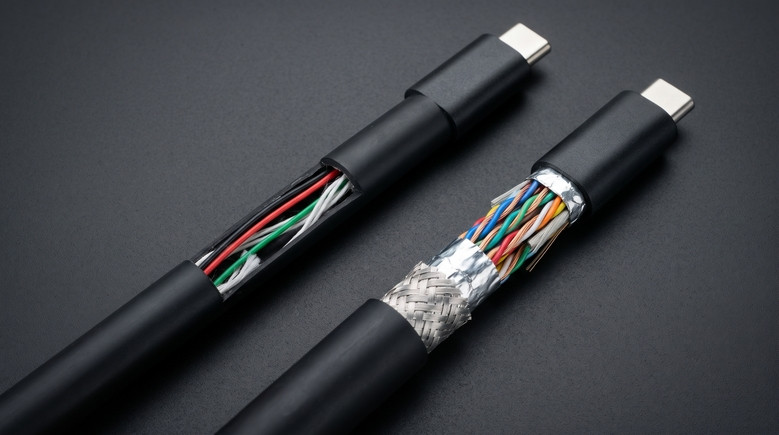

Самый простой кабель USB-C по спецификации может быть почти пустым: в нем есть провода для питания и одна пара для данных USB 2.0, а высокоскоростных пар и служебных линий нет вообще. Такой кабель прекрасно заряжает телефон, но данные по нему идут со скоростью начала нулевых. Такие кабели часто кладут в коробки с телефонами и наушниками, потому что они дешевле, а для зарядки их хватает.

Полнофункциональный кабель устроен сложнее: в нем разведены все провода, включая высокоскоростные пары, которые нужны для USB 3.x, USB4, видео и Thunderbolt. Снаружи эти два кабеля отличаются разве что толщиной, да и то не всегда. На упаковке в лучшем случае написано «USB-C», и про скорость эта надпись не говорит вообще ничего.

Хорошая иллюстрация того, как это выглядит в жизни, появилась в 2023 году, когда Apple перевела iPhone на USB-C. Базовый iPhone 15 работал по этому разъему на скорости USB 2.0, около 480 мегабит в секунду, а iPhone 15 Pro поддерживал до 10 гигабит. При этом в коробку с Pro клали кабель USB 2.0. Для заявленной скорости нужно было отдельно купить другой кабель, например Thunderbolt 4 от Apple за 69 долларов.

Как USB 3.0 переименовывали три раза

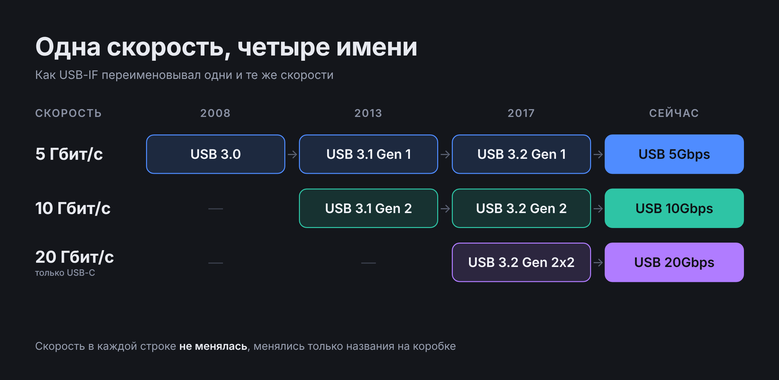

С названиями стандартов USB-IF сделал все, чтобы покупатель окончательно запутался. Началось все в 2008 году с USB 3.0 на 5 гигабит в секунду и маркетинговым именем SuperSpeed. В 2013 году появился USB 3.1 на 10 гигабит, и старый USB 3.0 задним числом стал называться USB 3.1 Gen 1, а новый получил имя USB 3.1 Gen 2. В 2017 году история повторилась с USB 3.2: 5 гигабит превратились в USB 3.2 Gen 1, а 10 гигабит в USB 3.2 Gen 2. Новый режим на 20 гигабит, который работает только через USB-C по двум линиям сразу, назвали USB 3.2 Gen 2x2.

В итоге один и тот же контроллер на 5 гигабит за девять лет успел побыть USB 3.0, USB 3.1 Gen 1 и USB 3.2 Gen 1, при этом ни одной физической детали в нем не поменялось. Некоторые производители этим пользовались, потому что надпись «USB 3.2» на коробке выглядит солиднее, чем «USB 3.0», хотя внутри может стоять тот же самый порт на 5 гигабит.

Первая версия USB4 вышла в 2019 году на основе Thunderbolt 3 и давала до 40 гигабит, а вторая, представленная в 2022 году, разгоняется до 80. Только тогда консорциум наконец сдался и начал продвигать понятные названия со скоростью прямо в имени, вроде USB 40Gbps и USB 80Gbps. На сертифицированных кабелях рядом теперь указывают и мощность, вплоть до 240 ватт.

60, 100 или 240 ватт

С питанием история такая же запутанная, потому что по базовой спецификации любой кабель USB-C должен держать ток 3 ампера при напряжении до 20 вольт, то есть до 60 ватт. Для 100 ватт нужен кабель на 5 ампер, а режим Extended Power Range из USB Power Delivery 3.1 позволил таким кабелям работать при 48 вольтах и передавать до 240 ватт. Этого хватает большинству ноутбуков, хотя самым мощным игровым моделям может понадобиться больше.

Чтобы зарядка и ноутбук понимали, с каким кабелем имеют дело, в кабель встраивают маленький чип e-marker, который сообщает его возможности по протоколу USB PD. По спецификации такой чип обязан быть в каждом кабеле USB-C, кроме самого простого кабеля USB 2.0 на 3 ампера. Если чипа нет, зарядка будет осторожничать и не даст больше 60 ватт. Поэтому мощный ноутбук на дешевом кабеле может заряжаться заметно медленнее или вовсе разряжаться под нагрузкой, хотя и зарядка, и ноутбук формально поддерживают 100 ватт и больше.

Инженер Google против кабелей с Amazon

В 2015 году, когда кабели USB-C только появились в продаже, рынок заполнили дешевые переходники и шнуры, собранные как попало. Осенью того же года Бенсон Леунг, инженер Google из команд Chromebook Pixel и Pixel C, начал покупать такие кабели на Amazon и проверять их на соответствие спецификации. Отзывы он писал от своего имени и прямо указывал, что работает в Google.

1 февраля 2016 года он опубликовал разбор кабеля USB-A на USB-C от Surjtech, который оказался по-настоящему опасным. В нем перепутали провода, соединив землю на стороне USB-A с питанием на стороне USB-C и наоборот, а вдобавок поставили резистор с неправильным номиналом. Этот кабель сжег Леунгу два USB-анализатора и его Chromebook Pixel 2015 года. У ноутбука перестали отвечать оба порта USB-C, а система больше не могла проверить собственный встроенный контроллер.

История разошлась по техническим СМИ, и в конце марта 2016 года Amazon добавила в правила для раздела электроники запрет на кабели и адаптеры USB-C, которые не соответствуют спецификациям USB-IF. Сам Леунг после этого призвал покупателей и дальше быть начеку, потому что запрет одной площадки не убирал такие кабели с рынка целиком.

Длина тоже имеет значение

Еще одна вещь, которую не видно снаружи, это длина, на которой кабель сохраняет скорость. Чем выше скорость, тем сильнее сигнал затухает в проводе, поэтому для режимов на 40 гигабит пассивный кабель должен быть короче метра. Более длинные кабели приходится делать активными, со встроенной электроникой, которая восстанавливает сигнал. Двухметровый кабель для зарядки и двухметровый кабель для внешнего SSD поэтому могут стоить в разы по-разному, хотя выглядят одинаково.

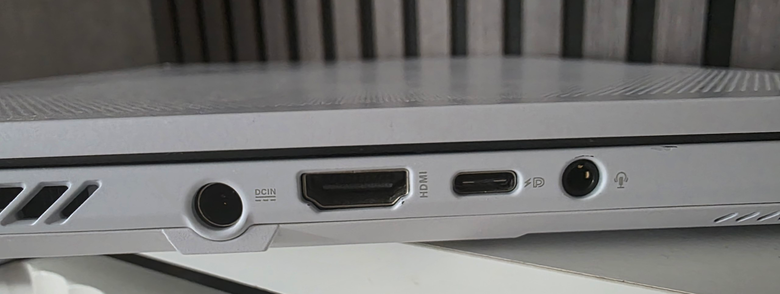

С третьей версии тот же разъем USB-C использует и Thunderbolt. Кабель Thunderbolt почти всегда умеет все, что умеет обычный USB-C, но обратное неверно. А ноутбук с портом USB-C вполне может не поддерживать через этот порт ни Thunderbolt, ни вывод изображения, ни зарядку. Чтобы это понять, нужно смотреть на крошечные значки рядом с портом, если производитель их вообще нарисовал, или искать характеристики конкретной модели.

Как узнать, что у вас за кабель

Самый надежный способ проверить связку из устройства и кабеля это посмотреть, на какой скорости система реально подключила внешний диск. В Linux это показывает одна команда:

# дерево USB-устройств с фактической скоростью подключения
lsusb -t
# 480M означает USB 2.0, 5000M и 10000M означают USB 3.x

В Windows то же самое удобно смотреть в бесплатной утилите USB Device Tree Viewer, а в macOS в разделе USB приложения «Информация о системе». Если быстрый SSD внезапно показывает 480M, скорее всего виноват кабель, и это ровно тот случай, с которого началась статья.

Есть и полностью аппаратный вариант: в продаже давно есть недорогие тестеры кабелей USB-C, которые показывают, какие линии внутри разведены и есть ли e-marker. Для человека, у которого в ящике лежит десяток одинаковых черных кабелей, это, пожалуй, самая полезная покупка.

Универсальность по закону

С 28 декабря 2024 года в Евросоюзе USB-C стал обязательным разъемом для зарядки телефонов, планшетов, наушников, камер и портативных игровых консолей, а с 28 апреля 2026 года требование распространилось и на новые ноутбуки. Для быстрой зарядки ЕС делает ставку на USB Power Delivery, так что с точки зрения закона универсальность действительно победила. Покупатель теперь может заряжать почти любую технику одним блоком питания.

Только закон регулирует разъем и зарядку, а внутренности кабеля остаются на совести производителей. Поэтому через двенадцать лет после выхода спецификации USB-C все еще выглядит одинаково и работает по-разному. Единственная надежная маркировка, которую можно прочитать без приборов, это логотип со скоростью и мощностью на сертифицированных кабелях. Если он есть, стоит запомнить, какой кабель из ящика правильный, а заодно подписать его маркером.
