Как измерить влажность почвы и проверить, что датчик не врёт?

Датчик показывает «сухо», контроллер включает насос. Через минуту датчик всё ещё показывает «сухо». Нужно добавить воды — или остановиться, пока она не оказалась на полу?

Для системы автоматического полива это принципиальный вопрос. Датчик может быть электрически исправен: питание в норме, связь работает, показания меняются. Но вокруг зонда образовался воздушный зазор, вода прошла по другому участку горшка или изменились свойства самого покрытия. Алгоритм получает правдоподобное число и принимает неверное решение.

При разработке Smart Plant OS, локальной системы полива комнатных растений, хочется найти недорогой зонд, установить его один раз и доверить ему растение. Поиск быстро упирается в более интересную задачу: что именно мы измеряем и откуда знаем, что этому измерению всё ещё можно доверять?

Попробуем пройти путь от физики воды в субстрате до конструкции датчика с самопроверкой. Это разбор исследований и инженерная концепция: результатов испытаний собственного зонда здесь пока нет. Зато можно сформулировать, что он должен делать, какие ошибки обязан замечать и каким экспериментом проверить, стоит ли вообще его разрабатывать.

Что означают «30% влажности»

Начнём с привычной процедуры: запишем показание датчика на воздухе, затем в воде и растянем полученный диапазон на 0–100%. Теперь интерфейс показывает проценты. Физического смысла у этих процентов от такой операции не появилось.

Мы получили относительный индекс между двумя выбранными состояниями. Он может быть полезен для полива, если его порог воспроизводится в конкретном горшке. Но называть его содержанием воды нельзя: электрические свойства смеси из воздуха, воды и частиц субстрата меняются нелинейно. Сухой грунт тоже не эквивалентен воздуху.

Для физической влажности есть несколько разных определений. Объёмная влажность, или VWC, — доля воды в общем объёме образца:

При θ = 0,30 в литре субстрата находится 300 мл воды. В общий литр входят и твёрдые частицы, и поры. Это не означает, что растение может забрать все 300 мл.

Массовую влажность обычно считают иначе — относительно массы сухого материала:

Если 100 г сухого субстрата удерживают 200 г воды, его массовая влажность равна 200%. Ошибки нет: знаменатель здесь не масса влажной смеси. Подмена одной величины другой способна испортить калибровку ещё до того, как мы подключили электронику.

Даже настоящая VWC пока отвечает только на вопрос «сколько воды находится в данном объёме». Для растения этого недостаточно.

Вода в горшке есть. Почему растение может её не получить?

Вода удерживается поверхностями частиц и капиллярами. По мере высыхания оставшуюся воду всё труднее извлекать. Это описывает матрический потенциал: энергетическое состояние воды, связанное с её взаимодействием с пористой средой. Его часто выражают в единицах давления, например в килопаскалях.

В принятой здесь системе отсчёта матрический потенциал ненасыщенного субстрата отрицателен. Чем он более отрицательный, тем сильнее удерживается вода. Некоторые приборы вместо отрицательного потенциала показывают положительное всасывающее давление — при сравнении порогов знак нужно проверять. Растворённые соли добавляют осмотическую составляющую: влажный засолённый субстрат тоже может затруднять поглощение воды. Объяснение составляющих водного потенциала у METER Group.

Торф, кокос и минеральная смесь при одинаковой VWC могут удерживать воду по-разному. Важна и скорость её перемещения к корням: при высыхании гидравлическая проводимость падает. Запас ещё есть, но он уже не успевает покрывать расход растения. Избыток воды тоже мешает: заполняя поры, она сокращает воздушное пространство, необходимое для газообмена корней. Для контейнерных субстратов к этому добавляются усадка и влияние высоты ёмкости на распределение воды. Эти особенности подробно рассматриваются в обзоре физических свойств органических субстратов.

Поэтому универсальное правило «поливать ниже 25%» невозможно обосновать без ответа на три вопроса: каких процентов, в каком субстрате и для какого растения?

Даже выбор датчика потенциала не отменяет привязку к условиям. Например, в работе Goodchild и соавторов для управления поливом клубники в кокосовом субстрате использовали диэлектрический тензиометр с диапазоном примерно от −0,7 до −2,5 кПа. Это пример задачи в очень влажной области, а не универсальные пороги для комнатных растений.

Для автоматики разумно разделить два вопроса:

1. Когда начинать полив? Когда состояние корнеобитаемой зоны приближается к выбранной границе доступности воды.

2. Когда прекращать? Когда внесена допустимая порция, а после паузы получено ожидаемое изменение состояния — либо возникло основание остановиться и проверить систему.

Один датчик VWC может решать первую задачу после настройки на субстрат. Но показание в одной точке не равно запасу воды во всём горшке. При поливе сверху зонд может попасть под струю, при поливе снизу — остаться выше фронта увлажнения. В большом горшке несколько точек на разных глубинах иногда дадут больше пользы, чем дополнительный знак после запятой в одной точке.

Что на самом деле измеряет дешёвая ёмкостная «лопатка»

У диэлектрического метода есть хорошее физическое основание. Относительная диэлектрическая проницаемость воздуха близка к единице, у жидкой воды при комнатной температуре в рассматриваемом частотном диапазоне — порядка 80. Увлажнение заметно меняет электрический отклик пористого материала.

Электроды создают поле, часть которого проходит через окружающий субстрат. Прибор измеряет связанный с этим отклик: ёмкость, амплитуду, фазу, частоту генератора или задержку распространения сигнала. Содержание воды он затем оценивает по модели и калибровке. Влияние температуры, электропроводности (EC) и состава грунта на такие оценки исследовали, в частности, Seyfried и Murdock на диэлектрическом датчике 50 МГц.

С дешёвым Capacitive Soil Moisture Sensor v1.2 есть любопытная деталь: надпись на плате не задаёт единую схему для всех продаваемых изделий. В исследовании Placidi и соавторов рассмотрен вариант с CMOS-таймером 555, генерирующим сигнал около 1,5 МГц. Он возбуждает RC-цепь с чувствительным элементом, а выход формируется детектором амплитуды. То есть это не обязательно генератор, частота которого непосредственно определяется влажностью. Авторы также описывают дефект подключения резистора в исследованных экземплярах.

Практический вывод простой: до калибровки нужно понять, какую плату мы приобрели. Два внешне одинаковых модуля могут иметь разные компоненты и передаточные характеристики.

Вторая проблема — конструкция. Ёмкостному измерению не требуется пропускать постоянный ток через открытые электроды, поэтому их можно изолировать от среды. Однако слово «ёмкостный» само по себе не защищает медь. Вода может добраться до неё через повреждение покрытия, торец платы или негерметичный ввод. Отключение питания между измерениями не устраняет эти пути проникновения.

Размещение электродов во внутренних слоях — разумный приём. Он используется, например, в опубликованной конструкции четырёхслойного PCB-датчика. Но и здесь приходится проектировать защиту торцов и вывода. Кроме того, оболочка входит в измерительную систему: изменение её толщины, состава или состояния меняет связь поля с грунтом. Новую герметизацию надо калибровать вместе с зондом.

В результате «добавим лак и более точный АЦП» — полезные действия лишь для определённых ошибок. Они не превращают неизвестную конструкцию в проверенный измерительный прибор.

Самая неприятная ошибка выглядит нормально

Представим, что после нескольких циклов высыхания субстрат уселся и немного отошёл от зонда. Вблизи электродов теперь больше воздуха. Показание вполне может сместиться в сторону «суше».

АЦП при этом работает правильно. Усреднение сделает число ещё спокойнее. Медианный фильтр не найдёт выброса: ошибочное состояние сохраняется постоянно.

В общем виде у нас получается такая зависимость:

сигнал = F(вода, соли, температура, плотность,
           контакт с зондом, состояние оболочки, геометрия)

Мы хотим восстановить количество воды, но наблюдаем результат совместного действия нескольких причин. Одного числа для их разделения может не хватить.

Направление и величина смещения зависят от схемы и условий. Таблица показывает возможную неоднозначность, а не универсальный способ распознавания каждого случая.

Здесь полезно изменить критерий качества. Нам нужен прибор, который не только повторяет число, но и замечает хотя бы часть ситуаций, когда привычная интерпретация числа перестала работать.

Зачем промышленным датчикам высокая частота

Влажный субстрат умеет и запасать энергию электрического поля, и проводить ток. В простейшей эквивалентной модели это параллельное соединение ёмкости и проводимости:

Здесь Y — комплексная проводимость, G — её активная составляющая, C — ёмкость, ω = 2πf, а j обозначает мнимую единицу. Измеряя только одну амплитуду, мы смешиваем влияние обеих составляющих. Фазовое измерение даёт дополнительную информацию, хотя реальный зонд с оболочкой сложнее этой схемы.

В описании через комплексную относительную диэлектрическую проницаемость вклад обычной проводимости в потери записывается так:

σ здесь — эффективная объёмная электропроводность материала в С/м, ε₀ — электрическая постоянная. В таком приближении при увеличении частоты проводящий вклад в мнимую часть проницаемости уменьшается.

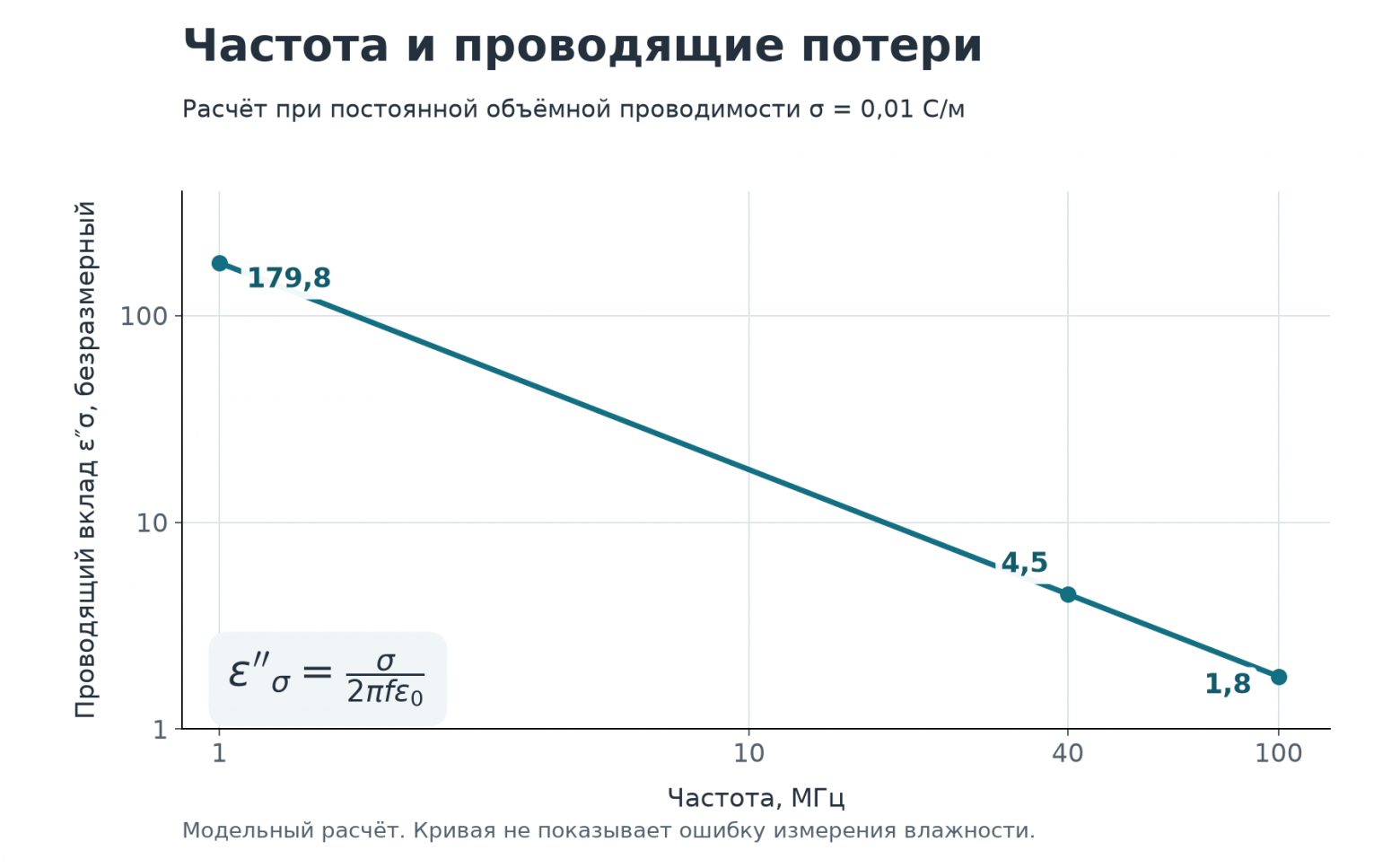

Посчитаем пример. При фиксированной σ = 0,01 С/м получаем примерно 180 на 1 МГц, 4,5 на 40 МГц и 1,8 на 100 МГц. Это безразмерная составляющая потерь, а не ошибка датчика в процентах. Также нельзя подставлять сюда проводимость воды для полива, будто она равна проводимости всего субстрата.

Отсюда понятен интерес к десяткам и сотням мегагерц. Но повышение частоты не устраняет зазор, не герметизирует плату и не превращает торф в минеральный грунт. А паразитные ёмкости, развдка и измерение фазы становятся сложнее.

Можно измерять отклик на нескольких частотах и подбирать модель сразу к нескольким наблюдениям. Такой подход исследуется, например, в работе о двухчастотном измерении диэлектрических свойств. Однако дополнительные частоты полезны лишь тогда, когда дают различимую информацию. Десять почти одинаковых измерений не гарантируют разделения воды, солей и повреждения оболочки.

Промышленность использует разные способы получить устойчивый отклик. У Truebner SMT100 применяется метод TLO — генератор, связанный со временем распространения сигнала по линии. Его устройство и калибровка рассмотрены в исследовании Bogena и соавторов. Delta-T WET150 выдаёт влажность, электропроводность и температуру; производитель предусматривает калибровки для разных сред. Это видно из официального описания WET150.

Ценность таких решений — в проработанном измерительном тракте, конструкции и определённых условиях применения. Сам по себе промышленный статус не делает любой результат правильным. В сравнении четырёх моделей на трёх субстратах, опубликованном в 2025 году, авторы выполнили 380 измерений. TEROS 10 показал наилучшую согласованность в этой выборке, но более дешёвый DFRobot в некоторых условиях был сопоставим с SMT50 и Scanntronik. Из этой работы нельзя получить ни универсальный рейтинг всех зондов, ни обещание их многолетнего ресурса.

В другом исследовании восьми промышленных моделей при разной солёности при высоком засолении и увлажнении обнаружили искажения, в том числе у ряда TDR-датчиков. Обозначение физического метода не заменяет проверку конкретного прибора в нужном диапазоне условий.

Может быть, ёмкость вообще не нужна?

До выбора конструкции стоит проверить альтернативы. У каждой есть физический сигнал, связанный с водой, и свой набор неоднозначностей.

Переменный ток вместо постоянного помогает уменьшить поляризацию и некоторые электрохимические проблемы резистивного метода. Но не убирает зависимость проводимости от удобрений. Такой канал может быть полезен для контроля EC; считать его универсальным измерителем воды всё равно нельзя.

TDR выглядит привлекательно: отправляем импульс по зонду и наблюдаем отражение. Но на длине 10 см идеализированное время пробега туда и обратно составляет примерно 1,3 нс при относительной проницаемости 4 и 3,3 нс при 25. Это оценка для однородной линии без потерь. Измерить такую разницу обычным таймером ESP32 не получится; потребуется соответствующая высокочастотная схема.

Тензиометр ближе к вопросу доступности воды. Его пористый наконечник обеспечивает гидравлическую связь, а внутри измеряется давление. Но пузырёк газа, потеря контакта и обслуживание жидкостного тракта становятся частью задачи. Для определённого субстрата и влажного рабочего диапазона это может быть удачным решением. Для универсального зонда, который будут многократно пересушивать, требуется отдельное обоснование.

Оптический путь тоже реален. Например, Yin и соавторы исследовали измерение поверхностной влажности с помощью инфракрасных светодиодов на 1800 и 1940 нм. Но верхняя корка горшка может быть сухой при влажной глубине. Погружённое оптическое окно, в свою очередь, возвращает проблемы загрязнения и контакта.

Ультразвук, акустика и внешнее радиочастотное измерение добавляют другие наблюдения, но одновременно реагируют на геометрию, структуру и границы среды. Даже физически реализуемый метод ещё нужно превратить в прибор с известным чувствительным объёмом и проверяемой калибровкой. Для нашей задачи переход к более экзотическому эффекту сам по себе не решает основную проблему — неоднозначность сигнала.

Взвешивание хорошо показывает изменение общего запаса воды и пригодится нам в лаборатории. Однако в предлагаемом устройстве оставим именно зонд: площадка под каждым горшком — другая конструкция продукта.

После такого отбора диэлектрический метод остаётся сильным кандидатом благодаря чувствительности и возможности закрыть электроды. Тензиометр интересен, когда заранее известны субстрат и рабочий диапазон потенциала. А тепловой метод заслуживает внимания как дополнительный способ проверить происходящее рядом с зондом.

Можно ли попросить датчик доказать, что он работает?

Обычная самодиагностика проверяет питание, связь и допустимый диапазон. Более содержательная — на время подключает к измерительному тракту известный конденсатор или RC-цепь. Если измеренное значение ушло, подозреваем электронику.

Но исправное измерение эталонного конденсатора ничего не говорит о контакте зонда с грунтом. Проверка обошла именно тот участок, который вызывает сомнение.

Хочется пройти дальше: слегка изменить физическое состояние чувствительной области и проверить её отклик. Это уже активный эксперимент внутри датчика.

Например, подать известный тепловой импульс и записать нагрев и остывание в нескольких точках. Внесённая энергия определяется измеренными напряжением и током:

Кривая температуры зависит от теплоёмкости, теплопроводности, геометрии и контакта. Если электрический канал видит состояние, похожее на сухой субстрат, а тепловой отклик не согласуется с проверенными вариантами такого состояния, у системы появляется основание усомниться в измерении.

Здесь нет готового правила «воздух нагревается быстро, значит зазор найден». Сухой рыхлый торф тоже плохо отводит тепло. Значительная часть энергии может уйти по медным проводникам самой платы. Температурные датчики могут наблюдать другой объём, чем электроды. Возможность различения этих состояний нужно проверять экспериментально.

Комбинирование эффектов не является новой идеей само по себе. Ещё в работе Valente, Couto и Correia описаны ёмкостный и тепловой каналы вместе с эталонным конденсатором и диагностикой. В исследовании thermo-TDR, Ren и соавторы, 2005 электрический и тепловой способы сравнивали на одном зонде и близких объёмах почвы. А промышленный Hukseflux HFP01SC использует нагреватель для самопроверки датчика теплового потока, в том числе его контакта со средой.

Эти работы подтверждают полезность направления, но не доказывают, что наша маленькая герметичная лопатка сможет надёжно обнаруживать зазор. Это и есть центральная гипотеза предлагаемой разработки.

Как мог бы выглядеть собственный зонд

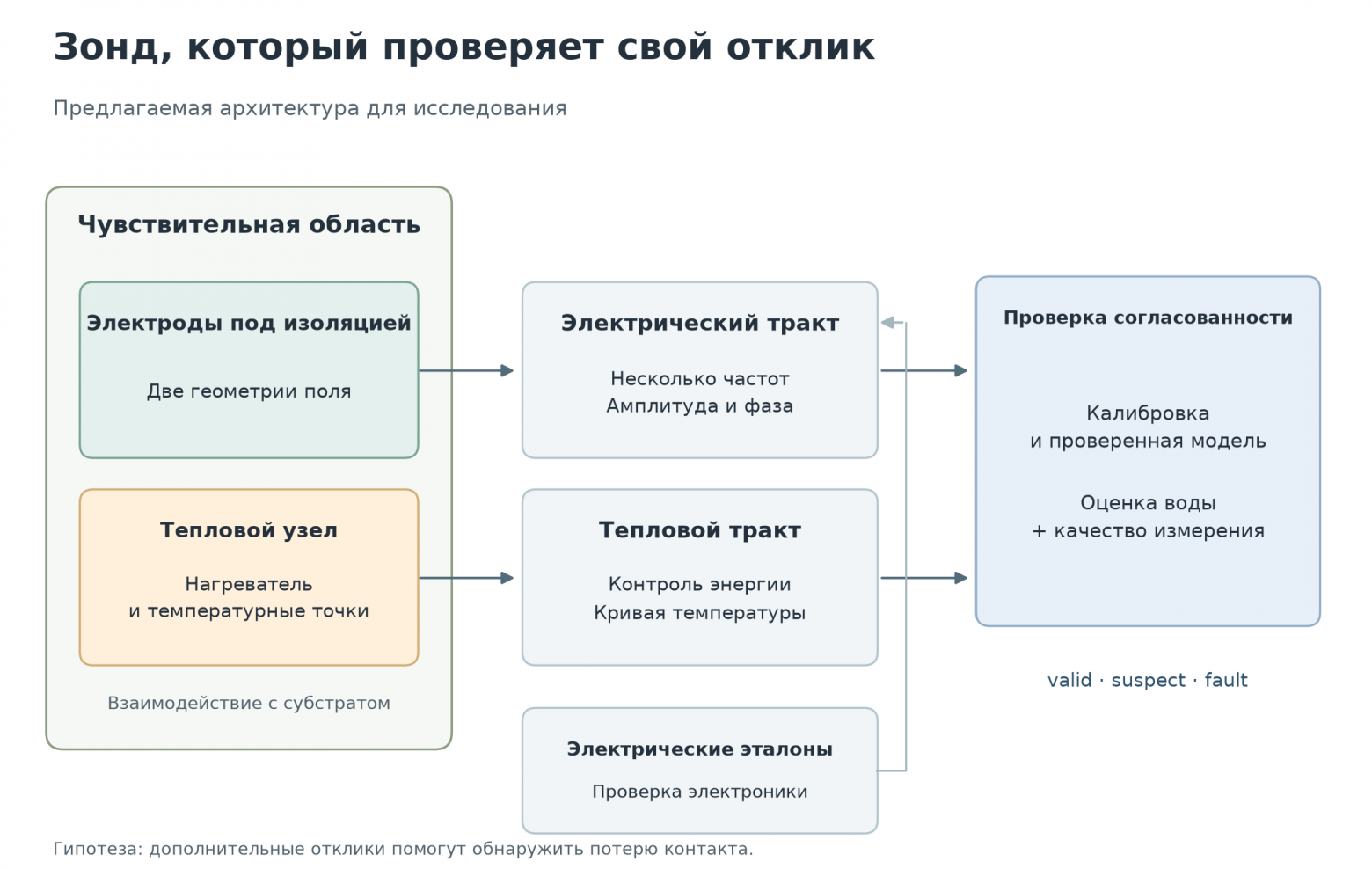

Для первого исследовательского образца я бы выбрал следующую архитектуру.

Два рисунка электродов под изоляцией. Один с меньшим пространственным масштабом, другой с большим. Они по-разному взвешивают ближайшую к поверхности область и окружающий объём. Это может помочь заметить изменение контакта. Расстояние между электродами нельзя объявлять точной глубиной измерения: распределение поля надо моделировать и проверять.

Измерение комплексного отклика на нескольких частотах. Для начала достаточно исследовать две-три частоты, а не строить полноценный спектрометр. Например, 10 и 40 МГц можно взять как стартовые точки эксперимента, но не как уже найденный оптимум. На каждой частоте нужны данные об амплитуде и фазе с калибровкой измерительного тракта. ESP32 получает подготовленные результаты; его встроенный АЦП не должен напрямую оцифровывать такой высокочастотный сигнал.

Температура и небольшой нагреватель. Одна температурная точка рядом с нагревателем, другая на некотором расстоянии, третья — для фоновой температуры. Измерения до импульса, во время него и после остывания позволяют сопоставить электрический и тепловой отклики. Нагрев ограничивается по энергии и температуре. Мощность нельзя выбирать только из того, сколько выдерживает резистор: надо проверить оболочку, локальный нагрев и влияние на среду.

Электрические эталоны и контрольный участок материала. Прецизионные C/RC-элементы проверяют электронику. Закрытый контрольный конденсатор в материале платы может отслеживать часть температурных изменений и водопоглощения. Но он не обнаружит автоматически каждую трещину на внешней поверхности.

Полностью закрытая чувствительная часть. Защита нужна электродам, торцам и вводу. Влагозащита не должна слишком ослаблять чувствительность или превращать тепловой канал в измеритель температуры собственного корпуса. Поэтому механическую конструкцию и электронику здесь приходится проектировать совместно.

Вместо одного «процента влажности» прибор должен выдавать исходные наблюдения, результат калибровки и качество измерения. Например:

water_state: below_watering_threshold
measurement_quality: suspect
reason: response_outside_validated_model

Последняя строка намеренно не утверждает, что найден именно воздушный зазор. Если прибор видит несовместимый отклик, но не умеет различить причины, честный результат — «этому измерению нельзя доверять».

Предлагаемые состояния качества: valid, suspect, fault, а также отдельное указание отсутствия подходящей калибровки. Fault уместен при обнаруженном отказе; suspect — когда достоверность под вопросом. Их нельзя объединять с состоянием «сухо» в один числовой диапазон.

Потенциальная ценность разработки — в проверяемом снижении опасных ошибок. Ни заявленной точности, ни цены серийного изделия, ни годового ресурса у этой схемы пока нет. Прибавлять каналы имеет смысл только тогда, когда они дают дополнительную информацию в реальных условиях.

Эксперимент, который может отменить красивую идею

Первый опыт должен проверять наиболее сомнительное предположение: сможем ли мы отличить действительно сухой субстрат от влажного субстрата с плохим контактом?

Для этого нужны образцы хотя бы трёх сред: торф с перлитом, кокос и минеральная смесь. В каждой воспроизводим влажное и сухое состояния с нормальным контактом, затем контролируемые зазоры при известном содержании воды. Отдельно меняем температуру, плотность укладки и солёность. Зазор нужно задавать и проверять как геометрию опыта; вставленный кусок пластика не эквивалентен воздушной полости.

Опорную VWC для образца известного объёма получаем по массе воды:

Здесь требуются согласованные единицы, известная тара и воспроизводимая методика определения сухой массы. Для органических материалов режим сушки нужно выбрать с учётом состава, а усадку — учитывать при определении объёма. Различия по соли нельзя незаметно записать в разницу массы воды. На первом этапе проще работать с подготовленными образцами без растения, затем переходить к горшкам и корням.

На одних и тех же условиях последовательно сравниваем:

1. Одночастотное электрическое измерение.

2. Несколько частот.

3. Несколько частот и две геометрии поля.

4. Те же каналы плюс тепловую проверку.

Так будет видно, какой узел действительно полезен. Если тепловой импульс не улучшает различение состояний, он должен исчезнуть из конструкции — вместе с потреблением энергии и усложнением герметизации.

Проверять надо на экземплярах и циклах, не использованных для настройки. Тысяча последовательных отсчётов из одного неподвижного образца не заменяет независимые повторения с переустановкой, высыханием и увлажнением. Иначе мы докажем только способность узнавать собственный стенд.

Основная метрика для автоматики — доля ложных разрешений полива, когда субстрат достаточно влажен, но измерение трактуется как сухое. Рядом обязательно считаем пропуски действительно сухого состояния и долю времени, когда прибор вообще способен выдать достоверный результат. Датчик, который всегда отвечает fault, не вызывает перелива, но задачу полива не решает.

Для количественной VWC добавляются ошибка относительно опорного значения, повторяемость, гистерезис и дрейф. Гистерезис здесь означает, что одному содержанию воды могут соответствовать разные показания при высыхании и увлажнении. Для порогового управления особенно важна стабильность момента пересечения порога при повторных циклах. Это разные характеристики: высокая повторяемость ещё не означает малую систематическую ошибку.

Если мы хотим заявлять именно доступность воды, одной гравиметрии мало. Нужны также измерения потенциала в подходящем диапазоне, характеристики удержания воды субстратом и проверка выбранного режима на растениях. Лабораторная масса подтверждает количество воды, но не всю агрономическую интерпретацию.

Год работы — это отдельное измерение

Хорошая калибровка в понедельник ничего не говорит о том, что будет с оболочкой через год. Ресурс нужно проверять на окончательной конструкции, включая материал покрытия, кабельный ввод и технологию сборки.

Практически я бы разделил проверку на этапы:

• Первая неделя: рабочий диапазон, повторяемость, обрыв и короткое замыкание, реакция на зазор, базовые циклы увлажнения.

• 30 дней: температура, удобрения, повторная установка, гистерезис и первые признаки дрейфа.

• 90 дней: механические воздействия, изменение контакта, повреждения оболочки и проверка того, замечает ли их диагностика.

• 365 дней: работа партии в заявленных условиях с периодической контрольной калибровкой и заранее определёнными критериями отказа.

Отказом здесь считается не только мёртвый датчик. Недопустимое смещение порога, которое он продолжает выдавать как достоверное измерение, тоже должно попадать в статистику.

Есть полезный отрезвляющий расчёт. Пусть n независимых, представительных экземпляров отработали год и ни один не отказал. Точная односторонняя нижняя 95%-я доверительная граница вероятности пережить год без отказа равна:

Для 29 экземпляров получается около 90%. Именно настолько осторожен вывод даже при нуле наблюдённых отказов. Это применение биномиальной модели, а не прогноз ресурса нашей конструкции. Основания расчёта описаны в справочнике NIST по доверительным границам для доли.

Ускоренные испытания помогают раньше найти слабые места. Но без модели старения нельзя приравнять неделю в горячей воде к пяти годам в горшке: механизм повреждения может оказаться другим.

Какое решение в итоге имеет смысл строить

Для компактного погружного зонда я бы начал с защищённого диэлектрического измерителя: несколько информативных частот, температура, проверяемый измерительный тракт и доступ к исходным данным. Это инженерно обоснованная отправная точка, а не доказанный победитель среди всех методов.

Следующий шаг — проверить, дают ли две геометрии поля и активный тепловой отклик возможность замечать потерю контакта. Если дают, появляется основание для собственного устройства с полезным отличием. Если нет, стоит оставить более простую конструкцию, уточнить условия её применения или выбрать другой способ измерения для конкретного субстрата.

Контроллер при этом не должен бесконечно поливать до достижения нужного числа. Ему нужны ограниченная порция, пауза на перераспределение воды, проверка реакции и предел суммарной подачи. Неожиданное отсутствие реакции — повод приостановить автоматический цикл и проверить ситуацию, а не разрешение лить дальше. Это условие означает остановку текущего цикла, а не бесконечный запрет полива без уведомления и возможности вмешательства.

Теперь вернёмся к началу. Датчик показывает «сухо» после включения насоса. У простого устройства есть только то же самое число. У более продуманного прибора должны быть дополнительные основания: исправен ли тракт, укладывается ли отклик в проверенную модель, есть ли подходящая калибровка, согласуется ли изменение с предыдущими измерениями.

Качественно измерять влажность почвы — значит понимать не только связь воды с электрическим сигналом, но и границы этой связи. Полезный датчик должен уметь сообщить: «сейчас результат недостоверен». Для автономного полива это не менее важная характеристика, чем точность в процентах.
